Revo Sweep™
Set Up
Stromzufuhr: Bevor Sie Ihr Gerät an die Stromzufuhr anschließen, vergewissern Sie sich, dass
die am Gerät angegebene Spannung der Netzspannung Ihrer Steckdose entspricht. Der
American DJ® Revo Sweep™ ist als 120V oder 220V Version erhältlich. Benutzen Sie für den
Anschluss an das Stromnetz ausschließlich das mitgelieferte Anschlusskabel.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein internationales Steuerprotokoll, das von
den meisten Herstellern für Beleuchtungen und Controllern benutzt wird, als eine Form der
Kommunikation zwischen "intelligenten" Scheinwerfern und der Steuerungen. Die DMX
Steuerung sendet DMX Steuerungsdaten von dem Controller zu den Scheinwerfern. DMX Daten
werden als serielle Daten von Scheinwerfer zu Scheinwerfer über DATA "IN" und DATA"OUT"
XLR Anschlüsse verschickt. Diese Anschlüsse befinden sich auf allen DMX Scheinwerfern (auf
den meisten Controllern befinden sich nur DATA "OUT" Anschlüsse).
DMX Verbindungen: DMX ist ein Protokoll, das es ermöglicht alle Typen und Modelle
verschiedener Hersteller zu verbinden und durch einen einzigen Controller zu steuern, sofern
alle Scheinwerfer und der Controller DMX konform sind. Um den korrekten DMX Datentransfer
bei Nutzung mehrerer DMX Scheinwerfer sicherzustellen, versuchen Sie den kürzest möglichen
Kabelweg zu nutzen. Die Reihenfolge der angeschlossenen Geräte hat dabei für die
Adressierung der einzelnen Geräte keine Bedeutung. Zum Beispiel: Wenn einem Scheinwerfer
die DMX Adresse „1" zugeteilt wird, kann er beliebig in der DMX Linie positioniert werden, egal
ob am Anfang, am Ende oder in der Mitte. Also kann der erste Scheinwerfer, der durch den
Controller angesteuert wird, der letzte in der Kette sein. Wenn ein Scheinwerfer die DMX
Adresse „1" zugeteilt bekommt, werden die Daten von dem DMX Controller an das Gerät mit
Adresse „1" gesendet, unabhängig davon an welcher Stelle das Gerät in der DMX Kette
positioniert ist.
Datenkabel (DMX Kabel) Anforderungen (Für den DMX und Master/Slave Betrieb):
Der Revo Sweep™ kann durch das DMX-512 Steuerprotokoll
gesteuert werden. Der Revo Sweep™ hat zwei DMX Kanal
Betriebsarten: 2 Kanal und 28 Kanalbetrieb. Die DMX Adresse wird
mittels Tasten an der Rückseite des Geräts festgelegt. Ihr Gerät und

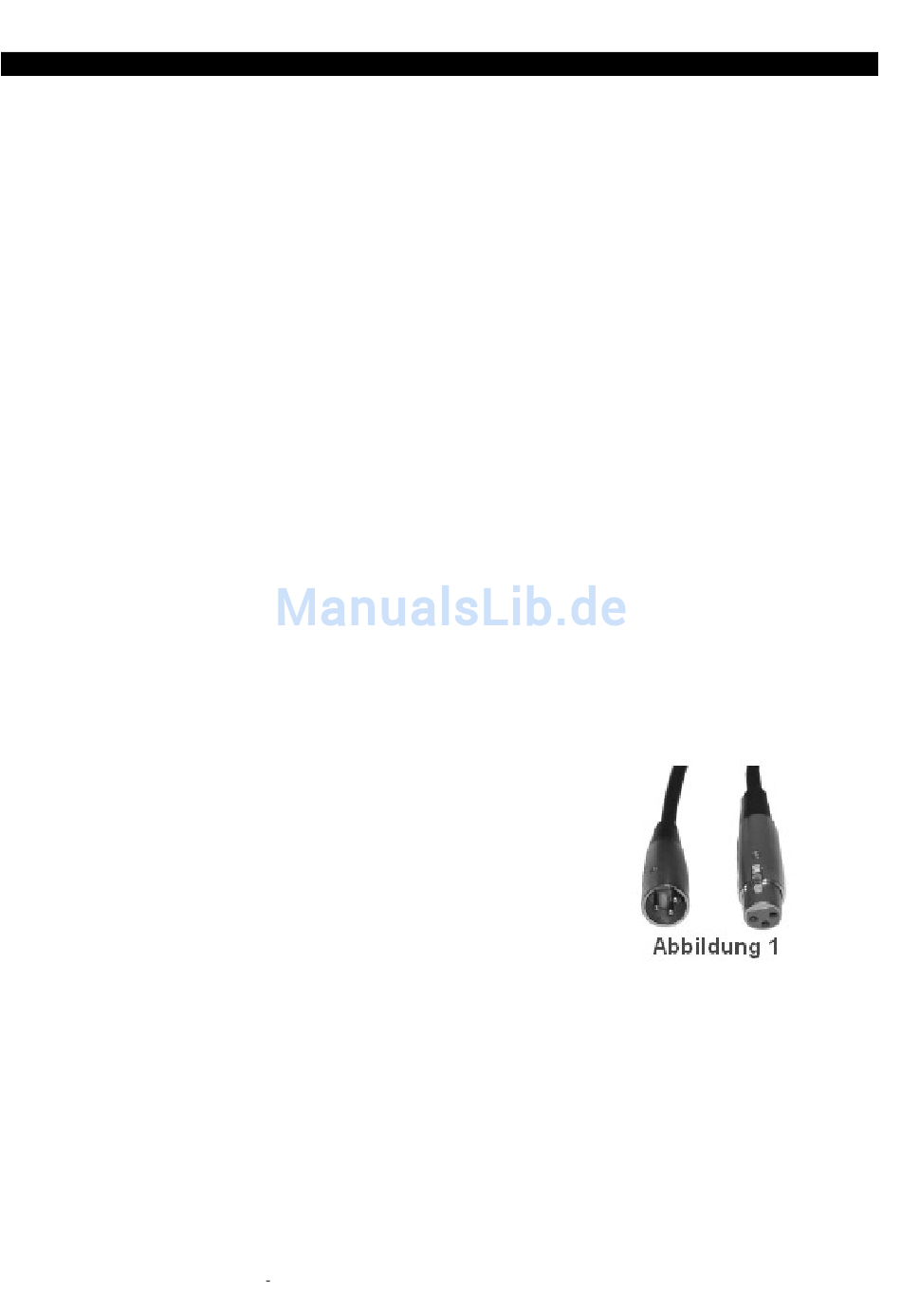

Ihr DMX Controller benötigen ein zugelassenes 3-pin 110 Ohm XLR
Verbindungskabel für den Dateneingang und den Datenausgang
(Abbildung 1). Wir empfehlen Accu-Cable DMX Kabel. Wenn Sie Ihre
eigenen Kabel benutzen, vergewissern Sie sich, dass Sie 110Ohm
abgeschirmte Kabel nutzen. (Diese Kabel werden in fast allen
professionellen Geschäften für Ton- und Lichtzubehör verkauft). Ihre
Kabel sollten mit einem männlichen und einem weiblichen XLR Stecker an jeweils einen der
beiden Enden ausgestattet sein. Achten Sie darauf, dass DMX Kabel durchgeschleift sein
müssen (Kette) und sich nicht teilen dürfen.
Revo Sweep™
American DJ® - www.americanaudio.eu –
- Benutzerhandbuch Seite 5
