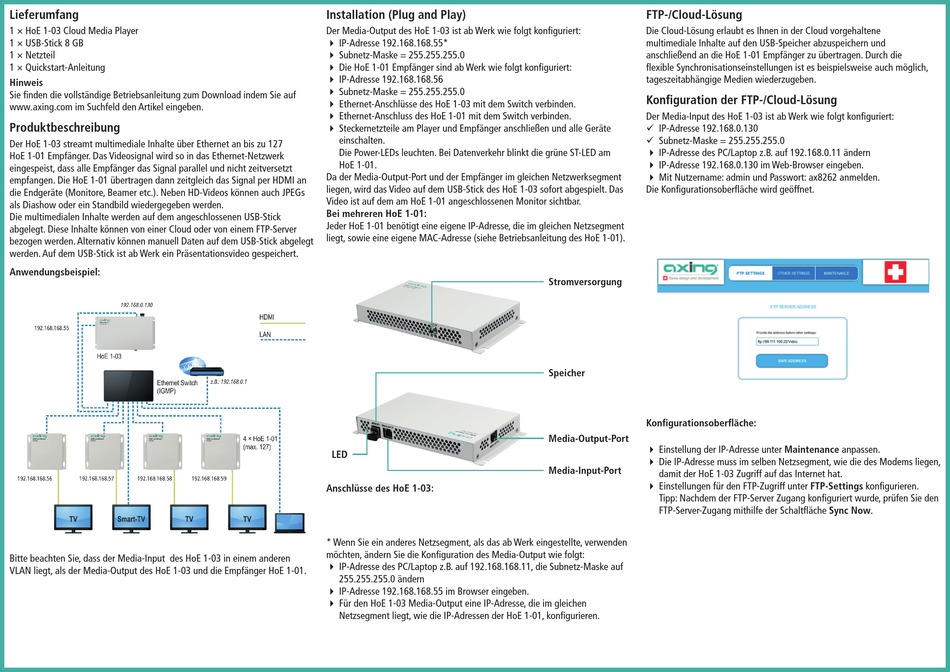

axing HoE 1-03 premium-line Schnellstartanleitung Seite 2

Lieferumfang
1 × HoE 1-03 Cloud Media Player
1 × USB-Stick 8 GB
1 × Netzteil
1 × Quickstart-Anleitung
Hinweis
Sie finden die vollständige Betriebsanleitung zum Download indem Sie auf
www.axing.com im Suchfeld den Artikel eingeben.
Produktbeschreibung
Der HoE 1-03 streamt multimediale Inhalte über Ethernet an bis zu 127
HoE 1-01 Empfänger. Das Videosignal wird so in das Ethernet-Netzwerk
eingespeist, dass alle Empfänger das Signal parallel und nicht zeitversetzt
empfangen. Die HoE 1-01 übertragen dann zeitgleich das Signal per HDMI an
die Endgeräte (Monitore, Beamer etc.). Neben HD-Videos können auch JPEGs
als Diashow oder ein Standbild wiedergegeben werden.
Die multimedialen Inhalte werden auf dem angeschlossenen USB-Stick
abgelegt. Diese Inhalte können von einer Cloud oder von einem FTP-Server
bezogen werden. Alternativ können manuell Daten auf dem USB-Stick abgelegt
werden. Auf dem USB-Stick ist ab Werk ein Präsentationsvideo gespeichert.
Anwendungsbeispiel:
Bitte beachten Sie, dass der Media-Input des HoE 1-03 in einem anderen
VLAN liegt, als der Media-Output des HoE 1-03 und die Empfänger HoE 1-01.
Installation (Plug and Play)
Der Media-Output des HoE 1-03 ist ab Werk wie folgt konfiguriert:
 IP-Adresse 192.168.168.55*
 Subnetz-Maske = 255.255.255.0
 Die HoE 1-01 Empfänger sind ab Werk wie folgt konfiguriert:
 IP-Adresse 192.168.168.56
 Subnetz-Maske = 255.255.255.0
 Ethernet-Anschlüsse des HoE 1-03 mit dem Switch verbinden.
 Ethernet-Anschluss des HoE 1-01 mit dem Switch verbinden.
 Steckernetzteile am Player und Empfänger anschließen und alle Geräte
einschalten.
Die Power-LEDs leuchten. Bei Datenverkehr blinkt die grüne ST-LED am
HoE 1-01.
Da der Media-Output-Port und der Empfänger im gleichen Netzwerksegment
liegen, wird das Video auf dem USB-Stick des HoE 1-03 sofort abgespielt. Das
Video ist auf dem am HoE 1-01 angeschlossenen Monitor sichtbar.
Bei mehreren HoE 1-01:
Jeder HoE 1-01 benötigt eine eigene IP-Adresse, die im gleichen Netzsegment
liegt, sowie eine eigene MAC-Adresse (siehe Betriebsanleitung des HoE 1-01).
LED
Anschlüsse des HoE 1-03:
* Wenn Sie ein anderes Netzsegment, als das ab Werk eingestellte, verwenden
möchten, ändern Sie die Konfiguration des Media-Output wie folgt:
 IP-Adresse des PC/Laptop z.B. auf 192.168.168.11, die Subnetz-Maske auf
255.255.255.0 ändern
 IP-Adresse 192.168.168.55 im Browser eingeben.
 Für den HoE 1-03 Media-Output eine IP-Adresse, die im gleichen
Netzsegment liegt, wie die IP-Adressen der HoE 1-01, konfigurieren.
FTP-/Cloud-Lösung
Die Cloud-Lösung erlaubt es Ihnen in der Cloud vorgehaltene
multimediale Inhalte auf den USB-Speicher abzuspeichern und
anschließend an die HoE 1-01 Empfänger zu übertragen. Durch die
flexible Synchronisationseinstellungen ist es beispielsweise auch möglich,
tageszeitabhängige Medien wiederzugeben.
Konfiguration der FTP-/Cloud-Lösung
Der Media-Input des HoE 1-03 ist ab Werk wie folgt konfiguriert:
9 IP-Adresse 192.168.0.130
9 Subnetz-Maske = 255.255.255.0
 IP-Adresse des PC/Laptop z.B. auf 192.168.0.11 ändern
 IP-Adresse 192.168.0.130 im Web-Browser eingeben.
 Mit Nutzername: admin und Passwort: ax8262 anmelden.
Die Konfigurationsoberfläche wird geöffnet.
Stromversorgung
Speicher
Konfigurationsoberfläche:
Media-Output-Port
 Einstellung der IP-Adresse unter Maintenance anpassen.
 Die IP-Adresse muss im selben Netzsegment, wie die des Modems liegen,
Media-Input-Port
damit der HoE 1-03 Zugriff auf das Internet hat.
 Einstellungen für den FTP-Zugriff unter FTP-Settings konfigurieren.
Tipp: Nachdem der FTP-Server Zugang konfiguriert wurde, prüfen Sie den
FTP-Server-Zugang mithilfe der Schaltfläche Sync Now.
