ITech Nano Betriebsanleitung
Inhaltszusammenfassung für ITech Nano

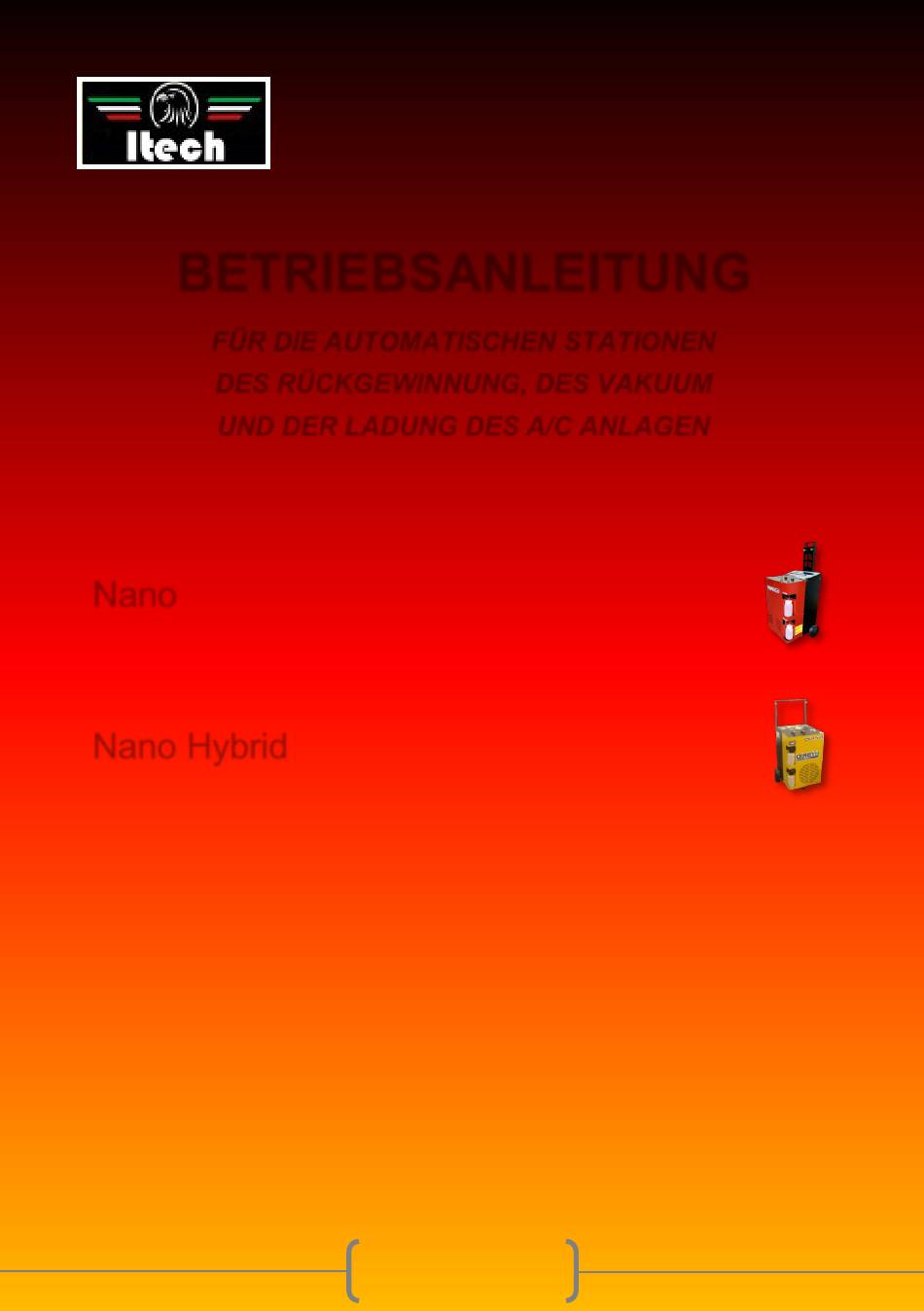

- Seite 1 BETRIEBSANLEITUNG FÜR DIE AUTOMATISCHEN STATIONEN DES RÜCKGEWINNUNG, DES VAKUUM UND DER LADUNG DES A/C ANLAGEN Nano Nano Hybrid ITECH di Moro Giampaolo...
-
Seite 2: Inhaltsverzeichnis
Synoptisch Diagramm: Weisen des Tank und des Filter ..14 Drückekontrolle ................15 Neuer Öl/verwendet Öl ............... 16 SERVICE ..................17 Ersatz Filtertrockner ..............17 Ersatz Vakuumpumpenöl ............18 TECHNISCHE DATEN ..............19 FEHLER BEHEBUNG ..............20 ERSATZTEILEN ................22 KONFORMITÄTSERKLÄRUNG ............23 ITECH di Moro Giampaolo... -
Seite 3: Einführung
Sie die Geräte während der Verbindung mit der Maschine ab; verwenden Sie nur Gas R134A; stellen Aufladestation vom Stromnetz während Wartungsarbeiten ab. Die Wartungsarbeiten dürfen nur vom ausgebildeten Personal durchgeführt werden; stellen Sie die Aufladestation niemals waagerecht auf, um ITECH di Moro Giampaolo... - Seite 4 Ölverschmutzungen aus der Vakuumpumpe zu vermeiden. ITECH di Moro Giampaolo...
-
Seite 5: Ausrüstung
BLAU Netzkabel 230V R134A Schnellkupplung der Hochdruck R134A Schnellkupplung der Niederdruck BLAU Die Schnellkupplung mit Sicherheitsschloss (ROT und BLAU) sollten durch Drehen des Handrad in der in Abbildung 1 gezeignet Richtung: Bild 1 ITECH di Moro Giampaolo... -
Seite 6: Verwerdung
3 VERWERDUNG 3.1 Schalttafel Bild 2 (Die Position der Elemente kann von Modell zu Modell ändern) ITECH di Moro Giampaolo... - Seite 7 8 - Display: zeigt alle Informationen der Station 9 - Taste UP: verwirklicht die Auswahl 10 - Taste DOWN: verwirklicht die Auswahl 11 - Taste OK: bestätigt die Operationen 12 - Taste ESC: annulliert die Operationen ITECH di Moro Giampaolo...
-
Seite 8: Vorbereitung Zu Dem Erstem Gebrauch
Bestätigen Sie mit OK. Anschließen Sie die äußere Tank des Gas zu dem Aufladestation durch Schnellkupplung der Hochdruck (ROT), mann muss sich dem Vorhandensein or nein des gefischet Schlauch um die Tankausrichtung zu ermitteln (Bild 4). ITECH di Moro Giampaolo... - Seite 9 Station wiedera zu der AUTO Bedingung. Laden Sie den Behälter des neuen Öl (cfr. Absatz 3.7). Drehen Sie die Handrade bis zu die Ventile öffnen (cfr. Bild 1). Öffnen Sie die ROTE BLAUE Hähne der Station. ITECH di Moro Giampaolo...
-
Seite 10: Automatischer Gebrauch
Diese Menge kann akzeptiert werden (OK) oder sie kann ändert werden (Pfeile OBEN/UNTEN + OK); in Alternative ist es möglich, zu den DATENBANK beizutreten mit dem Taste (DB/SET). Wählen Sie dann die Marke des Fahrzeug (Pfeile OBEN/UNTEN + OK) und das Modell des Fahrzeug (Pfeile ITECH di Moro Giampaolo... - Seite 11 Drückekontrolle manuell Benutzerauszuführen. Beachten Sie die Angaben zu dem Absatz 3.6. Diese Operation kann nicht automatisch ausgeführt sein. Beendet die Drückekontrolle, shalten Sie die Station ab und hängen Sie die Schnellkupplung aud dem Fahrzeug ab. ITECH di Moro Giampaolo...
-
Seite 12: Manueller Gebrauch
OK einzustellen, bevor Sie sie starten, wie am Anfang der automatischeen Bedingung ( cfr. Absatz 3.3 Punkten 2-3-4). A mende jeder Phase, wird die Station jedoch nicht automatisch auf der nächsten Phase umschalten, sondern erfordet sie die Teilnahme des Benutzer. ITECH di Moro Giampaolo... -
Seite 13: Synoptisch Diagramm: Automatische Weise
3.5 Synoptisch Diagramm: automatische Weise ITECH di Moro Giampaolo... -
Seite 14: Synoptisch Diagramm: Manuelle Weise
3.6 Synoptisch Diagramm: manuelle Weise ITECH di Moro Giampaolo... -
Seite 15: Synoptisch Diagramm: Weisen Des Tank Und Des Filter
3.7 Synoptisch Diagramm: Weisen des Tank und des Filter ITECH di Moro Giampaolo... -
Seite 16: Drückekontrolle
Temperatur. Lassen Sie die Maschine für ein paar Minuten bei etwa 2000 Umdrehungen laufen. Prüfen Sie Werte von Druckmessgeräten Hoch/Nieder und vergleichen mit der Tabelle. Umgebungs NIEDRIGER DRUCK HOHER DRUCK Temperatur °C R134A R134A 15,5 11,5 ITECH di Moro Giampaolo... -
Seite 17: Neuer Öl/Verwendet Öl
100) steigern Sie um 5 Da 500 Da 750 Da 1000 Da 1250 ACHTUNG: Die Beträge in der Tabelle sind richtwerte. Achten Sie immer darauf, dass das Öl mit dem Öl vom hersteller angegebenen kompatibel ist. ITECH di Moro Giampaolo... -
Seite 18: Service
Sie mit OK um die Rückgewinnung zu beginnen. Mit diesen Operation, wird es kein Asustreten von Gas sein. ACHTUNG: Installieren Sie den filter mit dem Pfeil in die richtige Richtung. ZUM VERDICHTER Bild 4 ITECH di Moro Giampaolo... -
Seite 19: Ersatz Vakuumpumpenöl
Gießen Sie das neue Öl durch die Kappe. Überprüfen Sie den Stand (er muss zirca auf halbem Weg durch das Glas sein). ACHTUNG: entsorgen Sie das Produkt in den entsprechenden Räumen und nach bestehenden Vorschriften. Bild 5 ITECH di Moro Giampaolo... -
Seite 20: Technische Daten
9 cc VAKUUMPUMPE 80 l/min 0,1 Mbar GAS TANK 4 litri FILTER Hochleistungsfilter BETRIEBSTEMPERATUR Da 10°C a 50°C SPANNUNG 220/240 V 50 Hz GESCHWINDIGKEIT DER ERHOLUNG 500 gr/min ABMESSUNGEN 700x400x400 mm GEWICHT 45 kg KÜHLMITTELTYP R134a ITECH di Moro Giampaolo... -
Seite 21: Fehler Behebung
Beim Einschalten, springt die Maschine die Erholung und geht zu die Vakuumphase 1-14-15-20 weiter. Die Erholung beginnt, aber das Gas wird nicht 1-8-14-15-16-20 aufgeholten. Die Vakuumphase erzeugt keine Senke. 1-13-21 Die Ladung wird nicht abgeschlossen. 23-25-26 ITECH di Moro Giampaolo... -
Seite 22: Liste Der Abhilfen
22. Ersetzen Sie das Elektroventil ERHOLUNG * 23. Ersetzen Sie das Elektroventil LADUNG * 24. Ersetzen Sie das Elektroventil WIEDEREINSTELLUNG * 25. Ersetzen Sie dass das Vakuum durchgeführt wurde 26. Ersetzen Sie den Ölstand im Wiedereinstellung-Behälters * = kontaktieren Sie den Hilfedienst ITECH di Moro Giampaolo... -
Seite 23: Ersatzteilen
7 ERSATZTEILEN ITECH di Moro Giampaolo... -
Seite 24: Konformitätserklärung
8 KONFORMITÄTSERKLÄRUNG ITECH di Moro Giampaolo... - Seite 25 ITECH di Moro Giampaolo www.itechct.it info@itechct.it ITECH di Moro Giampaolo...
