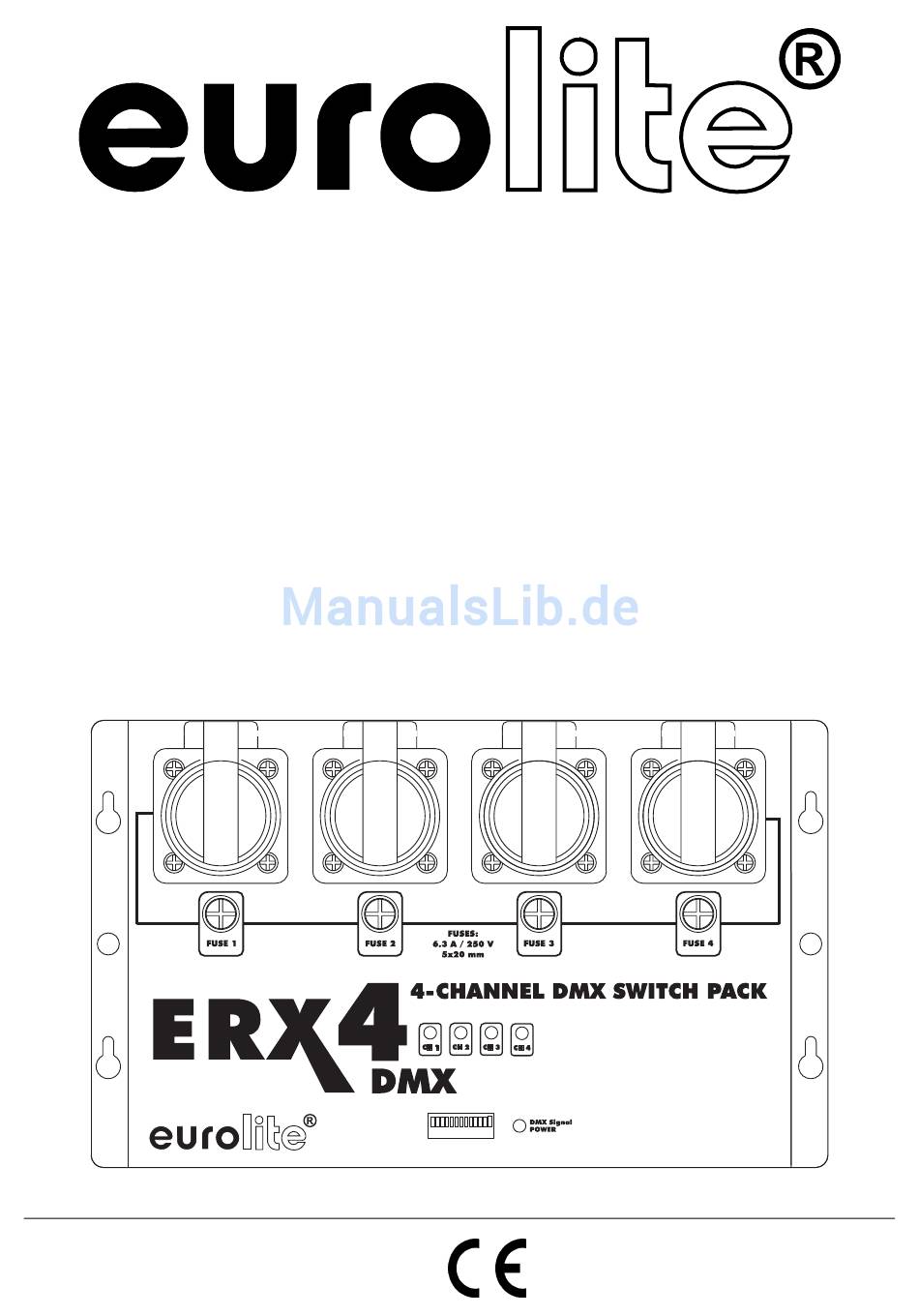

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO ERX-4 4-channel DMX switch pack © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Seite 2: Inhaltsverzeichnis

    MULTI-LANGUAGE INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido 1. EINFÜHRUNG ............................... 4 Lieferumfang ..............................4 2. SICHERHEITSHINWEISE..........................4 3. BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 4. GERÄTEBESCHREIBUNG........................... 6 4.1 Features ..............................6 4.2 Geräteübersicht............................7 5. SETUP ................................7 5.1 Überkopfmontage............................. 7 5.2 Befestigung ..............................
  • Seite 3 1. INTRODUCTION ............................22 Inclus dans la livraison ..........................22 2. INSTRUCTIONS DE SÉCURITÉ ........................ 22 3. EMPLOI SELON LES PRESCRIPTIONS ....................24 4. DESCRIPTION ............................24 4.1 Features ..............................24 4.2 Aperçu de l'appareil ..........................25 5. SETUP ................................. 25 5.1 Montage par dessus de la tête.......................

  • Seite 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE ERX-4 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Seite 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.

  • Seite 6: Bestimmungsgemässe Verwendung

    3. BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen elektronischen Schalter, mit dem sich andere Geräte wie Scheinwerfer in Diskotheken, auf Bühnen etc. schalten lassen. Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

  • Seite 7: Geräteübersicht

    4.2 Geräteübersicht Oberseite: Vorderseite: 5. SETUP 5.1 Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die gesetzlichen und berufsgenossenschaftlichen Bestim- mungen zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
  • Seite 8 Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden.

  • Seite 9: Befestigung

    LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! 5.2 Befestigung Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungs- freien, schwingungsfreien und feuerfesten Ort befestigt werden kann.

  • Seite 10: Ausgänge

    5.4 Ausgänge Die Ausgänge gehen über vier Schutzkontaktsteckdosen auf der Geräterückseite. Über die Ausgangsbuchsen schließen Sie Ihre Verbraucher an. Die maximale Last beträgt pro Kanal 1150 W. Bitte beachten Sie, dass der maximale Gesamtstrom von 16 A niemals überschritten werden darf! 5.5 DMX-512 Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten.

  • Seite 11: Bedienung

    Irgendeinen DIP-Schalter von 1 - 9 auf 6. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben und den Haupt-Sicherungsautomat angeschaltet haben, ist das ERX-4 einsatzbereit. Schalten Sie den gewünschten Kanal über Ihr Steuergerät. 7. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw.

  • Seite 12: Technische Daten

    Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen). Vorgehensweise: Schritt 1: Drehen Sie den Sicherungshalter mit einem passenden Schraubendreher aus dem Gehäuse (gegen den Uhrzeigersinn). Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
