Bauanleitung 110707
Bauteiletester „Crazy Vibes" (2 Varianten)
Variante 1: (einfacher Aufbau)
1
1

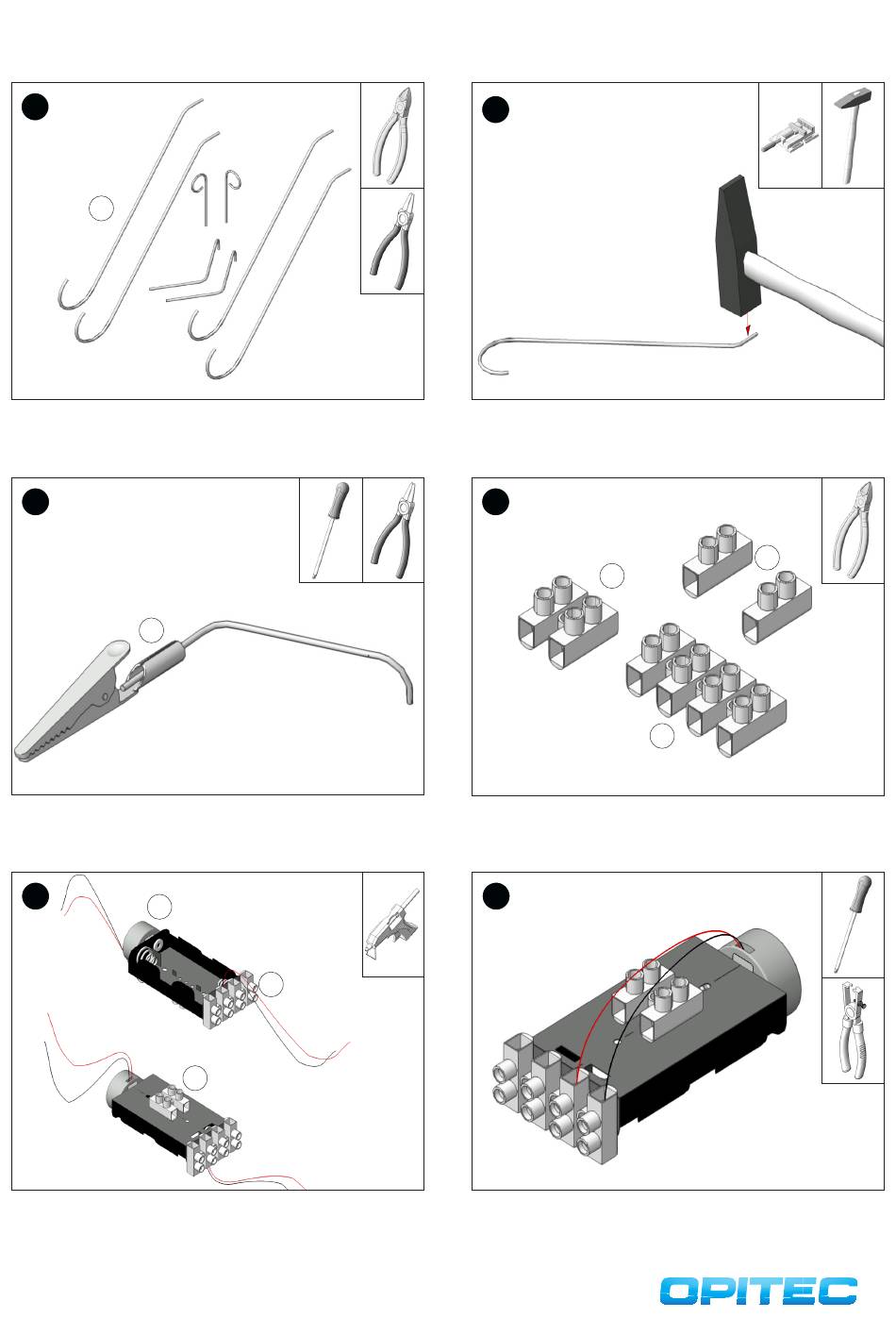

Die Aludrähte (1) nach Schneideplan (Seite 7) mit dem Seitenschneider
ablängen. Die einzelnen Teile nach Biegeschablone (Seite 7) mit der
Rundzange biegen. Hinweis: Für die Rundungen können auch Biegehil-
fen mit dem entsprechenden ø verwendet werden.
3
2
Die Lasche der Abgreifklemme (2) hinter dem Schraubenkopf mit
dem Schraubendreher etwas aufbiegen und das ungebogene Ende
eines Armes darin feststecken. Den zweiten Arm auf die gleiche Weise
zusammenstecken.
5
4
Auf den Batteriehalter (3) die Lüsterklemmleiste (4 Anschlüsse) an der
Kabelseite, die Lüsterklemmleiste (2 Anschlüsse) mittig auf dem Boden
des Batteriehalters (3) und den Motor (4) auf der gegenüberliegenden
Seite der Lüsterklemmleiste (4 Anschlüsse) mit Heißkleber aufkleben.
2
6a
6b
2
Die um 90° gebogenen Enden der Beine mit dem Hammer auf einem
harten Untergrund abflachen.
Hinweis: Abgeflachte Enden müssen in die Lüsterklemmen passen.
4
6b
Von der Lüsterklemmleiste (6) ein Stück mit 4 Anschlüssen (6a), ein
Stück mit 2 Anschlüssen (6b) sowie zwei Stück mit einem Anschluss
(6c) abtrennen.
6
Das rote Kabel des Motors (4) ca. 5mm abisolieren und durch fest-
schrauben am Anschluss 2a (siehe Schaltplan (Seite 7) anschließen.
Das schwarze Kabel 5mm abisolieren und am Anschluss 1a anschlie-
ßen.
6c
6a
