Wireless Solution W-DMX G4 Benutzerhandbuch
Das wireless-system
Inhaltszusammenfassung für Wireless Solution W-DMX G4
- Seite 1 W-DMX G4 BlackBox und WhiteBox F-1 BlackBox und WhiteBox R-512 BlackBox und WhiteBox F-2 Micro F-1 Lite Micro R-512 Lite ProBox F-2500 Benutzerhandbuch...
- Seite 2 Änderungen vorbehalten. Alle genannten Markenzeichen sind Markenzeichen oder eingetragene Markenzeichen der jeweiligen Rechteinhaber und werden als geschützt anerkannt. Copyright Wireless Solution Sweden Sales AB Wireless Solution Sweden Sales AB Stureparksvägen 7 451 55 Uddevalla Sweden Tel.: +46 522 511 511 Fax: +46 522 440 885 E-Mail: helpdesk@wirelessdmx.com...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Ihr Wireless-System DMX G4 (W-DMX G4) ............7 Die W-DMX-Technik ..................... 8 Zu diesem Dokument..................10 Zielgruppe dieses Dokuments..............10 Zeichen und Symbole in diesem Dokument ..........10 BlackBox und WhiteBox F-1 ................11 Lieferumfang ................... 11 4.1.1 BlackBox .................. - Seite 4 Betrieb als Empfänger ..............33 7.1.9 Umschalten des CTRL-Modus............ 34 7.1.10 Batterieoption ................34 Micro R-512 Lite..................35 7.2.1 Lieferumfang................35 7.2.2 Anschlüsse und Ports..............35 7.2.3 LEDs................... 36 7.2.4 Installation .................. 36 7.2.5 Ein- und Ausschalten..............36 W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02...
- Seite 5 Betrieb als Empfänger................39 Umschalten des CTRL-Modus ..............39 Technische Daten ....................40 BlackBox (BB) und WhiteBox (WB) F-1, R-512 und F-2 ......40 MicroBox F-1 Lite und MicroBox R-512 Lite..........42 ProBox F-2500 ..................44 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1...
-
Seite 7: Ihr Wireless-System Dmx G4 (W-Dmx G4)
1 Ihr Wireless-System DMX G4 (W-DMX G4) Ihr Wireless-System DMX G4 (W-DMX G4) Wir freuen uns, dass Sie sich für das Wireless-System DMX G4 (W-DMX G4) entschieden haben, das führende System der Branche für die zuverlässige Übertragung und den sicheren Empfang von DMX-Signalen. -
Seite 8: Die W-Dmx-Technik
Installationen über große Distanzen und in jeder Umgebung. Abb. 1: Point-to-Point-Betrieb gegenüber Multipoint-to-Multipoint-Betrieb W-DMX ist einzigartig, da fortschrittliche Mobilfunktechnik zur Anwendung kommt, wie sie auch in Mobiltelefonen und bei der militärischen Kommunikation genutzt wird. W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... - Seite 9 Durchgängige, weitreichende Steuerung von Beleuchtungssystemen über große Distanzen. • Die komplexen Kommunikationsprotokolle sind voll automatisiert und vor Einsicht geschützt – einfach anschließen, dann erledigen die W-DMX G4- Geräte die ganze anspruchsvolle Arbeit. • Vom DMX-Anschluss eines W-DMX G4-Geräts bis zum DMX-Anschluss eines anderen Geräts ist das W-DMX-System vollständig transparent.
-
Seite 10: Zu Diesem Dokument
Aufgaben erledigt werden können. Weist auf Aufgaben hin, die erledigt werden müssen. Die Aufgaben müssen in der angegebenen Reihenfolge ausgeführt werden. Zeigt das Ergebnis einer Aufgabe oder einer Reihe von Aufgaben an. W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... -

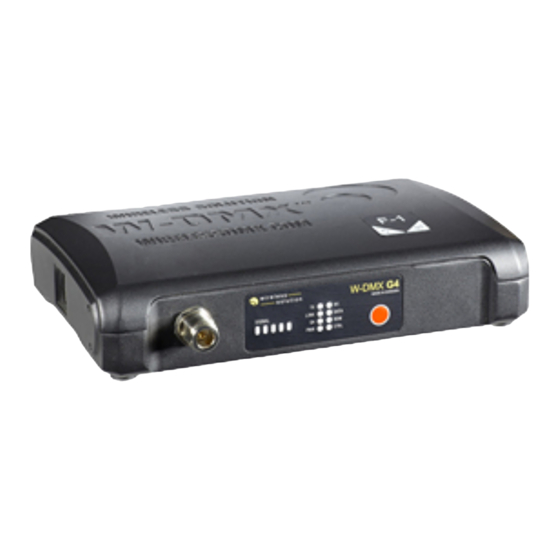

Seite 11: Blackbox Und Whitebox F-1
1 x Phoenix-Gold-Stecker • 1 x Netzkabel ohne Stecker 4.1.2 WhiteBox • 1 x WhiteBox F-1 • 1 x Benutzerhandbuch (englisch; deutsche Version als Download) • 1 x Außenantenne (2 dBi) • 1 x Phoenix-Gold-Stecker 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1... -
Seite 12: Anschlüsse Und Ports
5-Pin-XLR-Stecker (nur BlackBox) Universum 1 ungenutzt – DMX IN / OUT: RJ45-Port (nicht BlackBox MK II): 1: Univ 1+ 5: – 2: Univ 1- 6: – 3: – 7: Univ 1 GND 4: – 8: – W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... -
Seite 13: Whitebox
Installation " > "4.4.2 WhiteBox", Seite 16. Port Beschreibung Kabeleinführung Für AC-Eingang (2) AC-Eingang 90 – 250 V AC • Links: Außenleiter (L) • Mitte: Masse (GND) • Rechts: Neutralleiter (N) Kabeleinführung Für DC-Eingang (4) 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1... -
Seite 14: Leds
Im RX-Modus (Empfänger): • Aus: Gerät nicht mit Sender verbunden • Ein: Gerät mit Sender verbunden • Langsames Blinken: Zuletzt verbundener Sender wird gesucht / Sender wurde ausgeschaltet. • Schnelles Blinken: Verbindung mit Sendern wird hergestellt. W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... -
Seite 15: Installation
– Gerät mit optionalem Support für Ethernet: Anschluss der Ethernet-Quelle an den Ethernet-Anschluss. 2. Schließen Sie die mitgelieferte(n) Standard-Antenne(n) und Standard- Adapter oder andere bei Wireless Solutions erhältliche geeignete Antenne(n) / Adapter an den/die entsprechenden Anschluss/Anschlüsse 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1... -
Seite 16: Whitebox
MKII: Schließen Sie ein passendes Netzkabel (nicht im Lieferumfang) an das Gerät an – Schließen Sie die Stromversorgung an den DC-Eingang an. 4. Falls erforderlich, bringen Sie das Gerät an den mitgelieferten Halterungen bzw. an anderen bei Wireless Solution erhältlichen Befestigungselementen 4.4.2 WhiteBox Abb. 5: Gehäuse der WhiteBox-Modelle... - Seite 17 7. Stecken Sie die Stecker in die Buchsen ein (siehe Kapitel "4.2.2 WhiteBox", Seite 13). 8. Befestigen Sie die Kabeleinführungen durch Drehen im Uhrzeigersinn. 9. Schließen Sie das Gehäuse und ziehen Sie die 4 Schrauben (1) im Uhrzeigersinn wieder an. 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1...
-
Seite 18: Umschalten Des Flex-Modus
Voraussetzungen für die erfolgreiche Verbindung mit Empfängern Hinweis Bei den Angaben handelt es sich um Maximalwerte, die von den Ausgangspegeln abhängen. Möglicherweise sind lokale Einstellungen erforderlich. Bei komplizierten Einstellungen und Projekten wenden Sie sich an Ihren Fachhändler. W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... -
Seite 19: Verbindung Zu Empfängern
Abstand zum Sender (Beton): bis zu 150 m 150 m (concrete) 350 m (wall) Position über Publikum: min. 1 m Position über Bäumen: min. 1 m Min 1m 4.6.2 Verbindung zu Empfängern 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1... -
Seite 20: Verbindung Zu Allen Empfängern Trennen
Mit diesem Verfahren können Sie alle aktiven Verbindungen des Geräts zu Empfängern trennen. 1. Drücken Sie die Funktionstaste am Sender 3 Sekunden lang, bis die 'LINK'-LED langsam blinkt. Die 'LINK'-LED blinkt langsam. LINK (flashing) W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... -
Seite 21: Betrieb Als Empfänger
Wenn die Verbindung misslingt, prüfen Sie die Position des Empfängers, siehe Kapitel "4.6.1 Voraussetzungen für die erfolgreiche Verbindung mit Empfängern", Seite 18. Der Signalbalken am Empfänger zeigt die Stärke des empfangenen Signals an. 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1... -
Seite 22: Verbindung Zu Sendern Trennen
'LINK'-LED zu blinken beginnt. So kann man den Modus zum Trennen der Verbindung überspringen und die Verbindung bleibt bestehen. Die CTRL-LED (2) blinkt. Das Gerät befindet sich im CTRL-Modus. 2. Lassen Sie die Funktionstaste wieder los. W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... - Seite 23 – G4 - Modus 5,8 GHz: Die G4-LED blinkt. G4 (flashing) Der gewünschte Modus ist nun eingestellt. 4. Schalten Sie das Gerät aus und wieder ein, um den CTRL-Modus zu verlassen und den Betrieb wieder zu starten. 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1...
-
Seite 24: Blackbox Und Whitebox R-512
1 x Benutzerhandbuch (englisch; deutsche Version als Download) • 1 x Außenantenne (2 dBi) • 1 x Phoenix-Gold-Stecker Anschlüsse und Ports 5.2.1 BlackBox Abb. 6: Anschlüsse und Ports an der R-512 (Oberes Bild: MK I; unteres Bild: MK II) W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... -
Seite 25: Whitebox
BlackBox F-1: siehe Kapitel "4.4.1 BlackBox", Seite 15 • WhiteBox F-1: siehe Kapitel "4.4.2 WhiteBox", Seite 16 Betrieb als Empfänger Der Betrieb als Empfänger entspricht dem bei der BlackBox und WhiteBox F-1, siehe Kapitel "4.7 Betrieb als Empfänger", Seite 21. 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1... -
Seite 26: Blackbox Und Whitebox F-2
1 x Netzkabel ohne Stecker (nicht MK II) 6.1.2 WhiteBox • 1 x WhiteBox F-2 • 1 x Benutzerhandbuch (englisch; deutsche Version als Download) • 2 x Außenantenne (2 dBi) • 1 x Phoenix-Gold-Stecker W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... -
Seite 27: Anschlüsse Und Ports
An der BlackBox F-2 MK I steht der Ein- und Ausgang von Universum-2 nur über RJ45-Ports zur Verfügung. Nr. Port Beschreibung AC-Eingang 90 – 250 V AC MK II: PowerCon 20A ungenutzt – Ethernet RJ45-Port DMX OUT / 5-Pin-XLR-Buchsen-Ausgang (nur BlackBox) für Universum 1 Bypass 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1... -
Seite 28: Whitebox
5-Pin-XLR-Stecker-Eingang (nur BlackBox MK II) für Univ 2 6.2.2 WhiteBox Abb. 8: Anschlüsse und Ports an der WhiteBox An den WhiteBox-Modellen sind keine XLR-Anschlüsse vorhanden, um eine sichere Übertragung der Signale für Außeneinsätze zu gewährleisten. Daher W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... -
Seite 29: Leds
Die F-2-Geräte haben zwei identische Reihen LEDs und Funktionstasten: • Links: Universum 1 • Rechts: Universum 2 Abb. 9: LEDs an der F-2 Zur Bedeutung der LEDs informieren Sie sich bitte unter "4.3 LEDs", Seite 14. 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1... -
Seite 30: Installation
Der FLEX-Modus ist nun umgeschaltet. Die LEDs zeigen den aktuellen Modus an: entweder TX (2) oder RX (3). 5. Falls nötig, wiederholen Sie Schritt 2 für Universum 2 rechts auf der Vorderseite. Die Funktionselemente sind auf beiden Seiten identisch. W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... -
Seite 31: Betrieb Als Sender
(beide Seiten werden automatisch verbunden). 2. Für die gewünschte Seite die Verbindung wieder trennen, siehe Kapitel 4.7.2, Seite 22. 3. Die gewünschte Seite mit dem anderen Sender verbinden, siehe Kapitel 4.7.1, Seite 21. 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1... -
Seite 32: Micro-Modelle
Anschlüsse und Ports Abb. 10: Micro F-1 Lite, Seitenansicht Port Beschreibung DMX IN 5-Pin-XLR-Stecker Wenn das Gerät als Empfänger arbeiten soll, können Sie einen 5-Pin-XLR-Adapter Buchse/Buchse verwenden. DC-Eingang RJ45-Port: +12 V DC (Anschluss für EMS120050-P19-SZ) W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... -
Seite 33: Leds
Der Betrieb als Sender entspricht dem bei der BlackBox und WhiteBox F-1, siehe Kapitel "4.6 Betrieb als Sender", Seite 18. 7.1.8 Betrieb als Empfänger Der Betrieb als Empfänger entspricht dem bei der BlackBox und WhiteBox F-1, siehe Kapitel "4.7 Betrieb als Empfänger", Seite 21. 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1... -
Seite 34: Umschalten Des Ctrl-Modus
5,8 GHz. 7.1.10 Batterieoption Die W-DMX G4 Micro-Modelle sind mit einer Aufnahme für 6 AAA-Batterien ausgestattet. Wenn Batterien eingelegt sind und die Stromversorgung mit 12 V DC getrennt wird, läuft das Gerät im Batteriebetrieb. Die 'BATT'- und die 'SIGNAL'-LED leuchten abwechselnd alle 5 Sekunden auf: •... -
Seite 35: Micro R-512 Lite
1 x Steckernetzteil • Adapter für mehrere Steckdosentypen • 1 x Klettverschlussband 7.2.2 Anschlüsse und Ports Abb. 12: Micro R-512 Lite, Seitenansicht Port Beschreibung DMX OUT 5-Pin-XLR-Buchse DC-Eingang RJ45-Port: +12 V DC (Anschluss für EMS120050-P19-SZ) 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1... -
Seite 36: Leds
Das Gerät wird über den seitlichen On/Off-Schalter ein- und ausgeschaltet (nur bei Micro G4). 7.2.6 Betrieb als Empfänger Der Betrieb als Empfänger entspricht dem bei der BlackBox und WhiteBox F-1, siehe Kapitel "4.7 Betrieb als Empfänger", Seite 21. W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... -
Seite 37: Probox F-2500
Rückseite: 5-Pin-XLR-Stecker DMX IN Universum 2 • Vorderseite: 3-Pin-XLR-Stecker • Rückseite: 5-Pin-XLR-Stecker DMX OUT Universum 1 5-Pin-XLR-Buchse DMX OUT Universum 2 5-Pin-XLR-Buchse DC-Eingang Eingang für Phoenix-Gold-Stecker: • Links: Masse • Rechts: +12 V DC 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1... -
Seite 38: Leds
"6.5 Umschalten des FLEX-Modus", Seite 30. Betrieb als Sender Der Betrieb als Sender entspricht dem bei der BlackBox und WhiteBox F-1, siehe Kapitel "4.6 Betrieb als Sender", Seite 18. Führen Sie die Schritte für jedes Universum einzeln durch. W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... -
Seite 39: Betrieb Als Empfänger
Das Umschalten des CTRL-Modus entspricht dem Vorgehen bei der BlackBox und WhiteBox F-1, siehe Kapitel "4.8 Umschalten des CTRL-Modus", Seite 22. Anmerkung Die ProBox F-2500 stellt 2 Universen zur Verfügung. • Führen Sie die Schritte für jedes Universum einzeln durch. 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1... -
Seite 40: Technische Daten
234 x 150 x – 234 x 150 x – 234 x 150 x – 50 mm 50 mm 50 mm Gewicht 1050 g 1200 g 1050 g 1200 g 1050 g 1200 g W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... - Seite 41 Max. Zahl an Universen Input/Output-Opto-Isolierung Nein Volle Konformität USITT DMX512A Produktfunktionen Steuerelemente Vorderseite Kompatibilität mit W-DMX Uglybox Kompatibilität mit W-DMX Dongle Freie Software-Updates Update über Funknetz Update über Dongle Konfigurierbar über PC Konfigurierbar über RDM Optional 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1...
-
Seite 42: Microbox F-1 Lite Und Microbox R-512 Lite
2,4 GHz 5,8 GHz Nein Kompatibilität mit W-DMX G3 Adaptives Frequenz-Hopping Datenverlustverhalten Wie bei verkabelten Systemen W-DMX Datasafe Redundancy W-DMX Invisi-wire Funkleistung Externe Antenne Nein Standardbereich Bis zu 200 m (Standardantenne) Erweiterungsbereich Unbegrenzt (optionale Antennen) W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... - Seite 43 Max. Zahl an Universen Input/Output-Opto-Isolierung Nein Volle Konformität USITT DMX512A Produktfunktionen Steuerelemente Vorderseite Kompatibilität mit W-DMX Uglybox Kompatibilität mit W-DMX Dongle Freie Software-Updates Update über Funknetz Update über Dongle Konfigurierbar über PC Konfigurierbar über RDM Nein 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1...
-
Seite 44: Probox F-2500
< 5 ms Empfindlichkeit (0,1% PER) –97 dBm Modulationsverfahren GPSK Max. Leistungsaufnahme 2,4 GHz 450 mW EIRP (2) Max. Leistungsaufnahme 5,8 GHz 600 mW EIRP (2) DMX-Kapazität Max. Zahl an Universen Input/Output-Opto-Isolierung Volle Konformität USITT DMX512A W-DMX G4 Benutzerhandbuch, Ausgabe 1 2012-02... - Seite 45 9 Technische Daten ProBox F-2500 Produktfunktionen Steuerelemente Vorderseite Kompatibilität mit W-DMX Uglybox Kompatibilität mit W-DMX Dongle Freie Software-Updates Update über Funknetz Update über Dongle Konfigurierbar über PC Konfigurierbar über RDM 2012-02 W-DMX G4 Benutzerhandbuch, Ausgabe 1...
