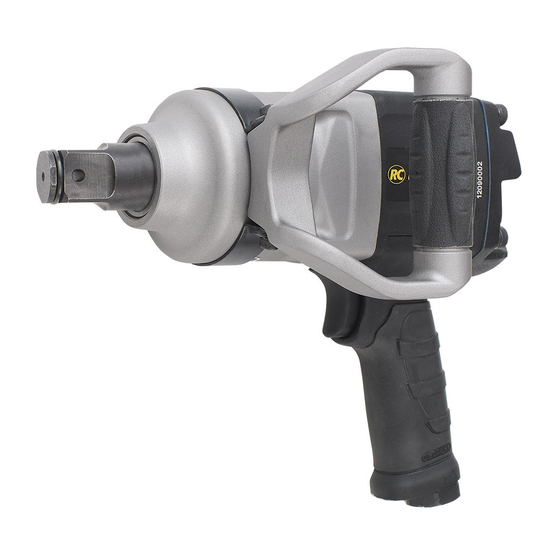

Rodcraft RC2437XI Bedienungsanleitung

G
Pos. Artikelnr. Bezeichnung
23 8950221457 ROTOR
24 8950221458 LAMELLENSATZ (6)
26 8950221459 ZYLINDER
33 8950240485 SCHLAGWERKKORB
34 8950240486 STIFTESATZ (2)
38 8950240488 HAMMERSATZ (2)
A 8950201527 GRIFFGEHÄUSE KOMPLETT
A1 8950212162 VENTILSATZ
A2 8950212147 UMSTEUERUNGSSATZ
A3 8950212163 BETÄTIGUNGSSATZ
B 8950221461 MOTORENDPLATTENSATZ
BK 8950000143 LAGERSATZ
C 8950221462 MOTORSATZ
D 8950221464 MOTORENDPLATTENSATZ
E 8950201528 MOTORGEHÄUSE KOMPLET
F 8950240490 SPINDELSATZ 1"
F1 8950251282 NUSSHALTERINGSATZ (5 S
G 8950221465 SCHLAGWERKGEHÄUSE KO
GK 8950280036 DICHTUNGSSATZ
H 8950201529 HANDGRIFF KOMPLETT
SP 8950280037 KLEINTEILESATZ
TK 8950280038 WARTUNGSSATZ
Bei Ersatzteilbestellungen bitte Artikelnummer und Bezeichnung angeben!
Rev: 1 / 17.08.2011
Schlagschrauber 1" lang
Impact Wrench 1" long
TK
H
F
F1
SP
TK
BK
SP
26
D C
Description
ROTOR
ROTOR BLADE SET (6)
CYLINDER
HAMMER CAGE
PIN SET (2)
HAMMER SET (2)
HANDLE FRAME COMPLETE
VALVE KIT
REVERSE VALVE KIT
TRIGGER KIT
END PLATE KIT
BEARING KIT
MOTOR KIT
END PLATE KIT
MOTOR HOUSING COMPLET
ANVIL KIT 1"
ANVIL COLLAR KIT (5 SET)
HAMMER CASE COMPLETE
GASKET KIT
HANDLE COMPLETE
SMALL PARTS KIT
TUNE UP KIT
38
34
33
GK
BK
TK
23
B
TK
TK
24
SP
TK
A2
A
Anz. Artikelnr. Bezeichnung
Pos.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
To order spare parts pls. indicate Part-No. and Description
Modell
2477Xi
E
TK
A3
SP
SP
TK
TK
TK
A1
Description
Serie
A
Anz.
Seite 1 von 1
