- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Frontansicht ............................. 4 2.1. Rück und Seitenansicht ......................4 Einführung ............................5 3.1. Auspacken ..........................5 3.2. Installation und Aufhängung ....................5 Frontpanel ............................6 4.1. Rückseite .......................... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. Nur von ausgebildeten Fachkräften reparieren lassen. Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -

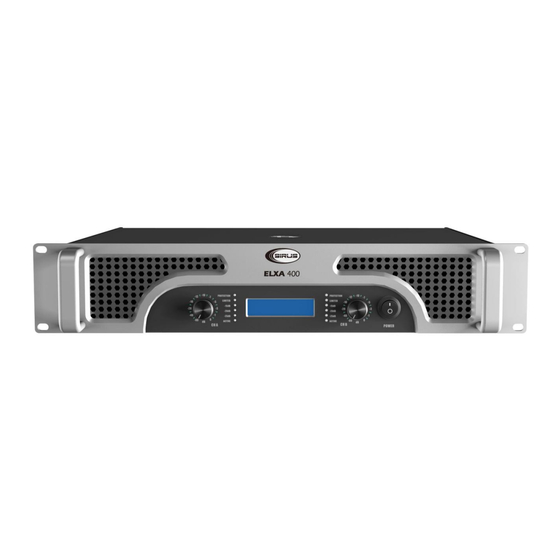

Seite 4: Frontansicht
ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein. -
Seite 5: Einführung
3.2. Installation und Aufhängung Der ELXA 400 Verstärker ist 2-HE hoch und kann in allen Standard-Cases mit 19“ verbaut werden. Auf der Vorderseite befinden sich 4 Schraublöcher. Die rückseitigen Befestigungsvorrichtungen sorgen für zusätzlichen Halt. Diese Befestigung sollten sie unbedingt nutzen, vor allem im Road- Betrieb, um das Gerät vor Schäden zu bewahren. -
Seite 6: Frontpanel
4. Frontpanel 1. Löcher für die Installation im Rack Auf beiden Seiten befinden sich jeweils 2 Löcher zur Befestigung des Gerätes auf Rackschienen. 2. Kühleinlässe ELXA Verstärker werden durch zwei rückseitige Lüfter gekühlt. Kalte Luft strömt über die Kühlkörper und entweicht durch die hinteren Öffnungen. Halten Sie diese Einlässe immer sauber, um einen ungehinderten Luftstrom zu ermöglichen. -
Seite 7: Rückseite
4.1. Rückseite 10. Ausgangs Verbinder Diese Ausgangsverbinder haben zwei Funktionen. Sie können sie entweder als Anschlussklemme für Drähte oder einen Speakon-Stecker verwenden. Die Anschlussklemme kann mit ab-isolierten Drähten oder mit Bananensteckern verbunden werden. Für den Stereo- oder Parallelbetrieb müssen sie sowohl die Klemmen für Kanal A als auch Kanal B verwenden. -
Seite 8: Bedienung
17. 120Hz Filter Auswahl Hier können sie wählen zwischen Subwoofer, Full Range oder Satellite. 5. Bedienung 5.1. Anschluss Power Die ELXA Endstufen Stromanschlussleistungen sind wie folgt: a) Ohne Verbrauch b) 1/8 Verbrauch (typische Anwendung bei Musik) c) 1/3 Verbrauch (dauerhafte laute Musik) d) Maximaler Verbrauch (Limitiert durch einen Schutzschalter) Der maximale Stromverbrauch wird lediglich durch die Leistungsschalter auf der Frontseite limitiert. -
Seite 9: Eingänge
5.3. Eingänge Benutzen sie bitte einen XLR- oder einen Klinkenanschluss auf der Rückseite der Endstufe, um ihr Audiosignal einzuspeisen. Beide Anschlüsse ermöglichen einen symmetrischen sowie unsymmetrischen Eingang. (Die ELXA Serie ist grundsätzlich auf Pin 2=Hot an den XLR Eingängen konfiguriert. Achten sie darauf, denn einige andere Endstufen können den Pin 3 als HOT belegen) Der unbenutzte Anschluss kann genutzt werden, um das Signal weiter in andere Endstufen zu leiten. -
Seite 10: Anschlussdiagramm Stereo
getrennt sein. Der minimale Widerstand ist 8 Ohm, was zweimal den 4 Ohm im Stereomodus entspricht. Sollten sie Bridge Modes mit weniger als den angeforderten Minimalwerten betreiben wollen, wird sich der LRS Schutz einschalten, was in einem Lautstärkeverlust und früher oder später in einer Wärmeschutzabschaltung resultiert. -
Seite 11: Anschlussdiagramm Bridge Mode
6.6. Anschlussdiagramm Bridge Mode 7. LX Clip Limiter Wenn die Endstufe an das Leistungslimit oder einen Clipping-Punkt gelangt, dann schaltet sich LX ein. Das wird durch das Aufleuchten der Limiter LED angezeigt. Die Eingangsempfindlichkeit der Kanäle wird automatisch reduziert, um die Lautsprecher vor eventuell entstehenden Rechtecksignalen und Schäden zu schützen. -
Seite 12: Lrs Kurzschlussschutz
LRS Kurzschlussschutz Wenn ein Lautsprecher einen Kurzschluss verursacht, schützt LRS die Endstufe. Die Verbindung wird getrennt und die Endstufe schaltet sich ab. Beheben sie den Fehler und starten sie die Endstufe neu. DC Volt Schutz Wenn die Endstufe an einem Kanal DC Spannung registriert, wird dieser sofort getrennt. Die Protect LED leuchtet dann und das Display zeigt DC PROTECTION und FAULT. -
Seite 13: Appendizes
Appendizes Endstufen und ihre technischen Daten 13 / 17... - Seite 14 14 / 17...
- Seite 15 15 / 17...
- Seite 16 16 / 17...
- Seite 17 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 17 / 17...
