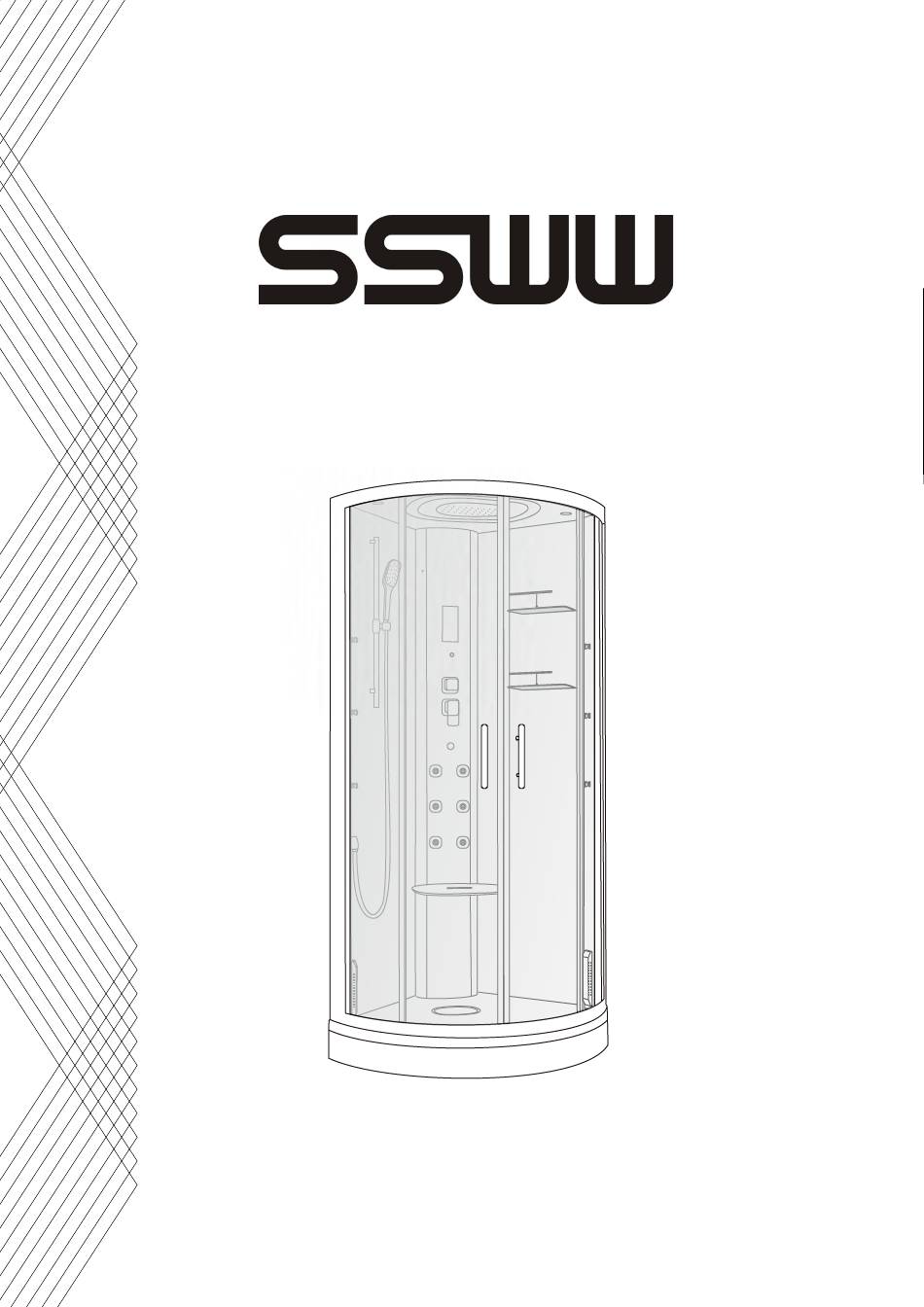

- Seite 1 Dampfduschen Serie BU 6 Hinweis: Der Hersteller behält sich vor ohne Anga- be von Gründen sowohl Änderungen am Erschei- nungsbild als auch am Zubehör vorzunehmen.
- Seite 2 Inhaltsverzeichnis Vorwort Sicherheitshinweise Lieferumfang Aufbaubeschreibung Bedienungshinweise Alle Erscheinungsbilder für Teile und Komponenten dieses Produkts in dieser Ins- tallations- und Bedienungsanleitung dienen nur als Referenz. Das Aussehen des eigentlichen Produkts ist als Standard zu betrachten, während die Installations- methoden die gleichen sind.
- Seite 3 Vorwort Vielen Dank, dass Sie sich für den Kauf unserer Duschkabine entschieden haben. Um dieses Produkt sicher und effizient zu verwenden, lesen Sie bitte diese Anlei- tung vor Gebrauch sorgfältig durch und beachten Sie die folgenden Punkte: 1. Heben Sie Lieferschein, Rechnung und die auf der Kartonage hinterlegte Serien- nummer des Produkts gut auf.
- Seite 4 Sicherheitshinweise 1. Die gesetzlichen Normen für den Stromzufluss der Dampfdusche müssen zwin- gend eingehalten werden. Spannung und Frequenz des Stromanschlusses müssen übereinstimmen. Schutzschalter bei Ableitungen, Überstrom und Geräteschutzsi- cherung sollten vor Inbetriebnahme der Dampfdusche auf Funktion geprüft werden. 2. Für ausreichende Zuluft für die elektronischen Teile ist Sorge zu tragen. 3.
- Seite 5 Kleinteilbeschreibung Handgriffe Regalumrandung Handbrause Handbrauseschlauch Handbrausestange Glasklammer Acrylablage Ablagebefestigung LC368 LC389 LC393 LC331 LC391 FN001 LC158A LC375 (1) 3.0 Keildichtung (2) 2.0 Keildichtung (3) Wasserabweisleiste (4) R1201C1 Gummidichtung...
- Seite 6 (5) LC391 Dichtung (rechts) (6) LC391 Gummidichtung (links) (7) FN001 Gummidichtung (8) 5x16 Senkkopfschraube *2 (9) 4x10 Rundkopfschraube *4 (10) 4 x18 Senkkopfschraube * 4 (11) 4x35 Rundkopfschraube * 8 (12) 6x30 Sechskantschraube * 6 (13) M6 Mutter *6 (14) M6 Unterlegscheibe * 6 (15) M5 Mutter * 4 (16) M4 Mutter*4 Benötigte Werkzeuge...
-
Seite 7: Aufbaubeschreibung
Aufbaubeschreibung 1. Duschtasseninstallation Schrauben- schlüssel Achten Sie darauf, dass der Abfluss- schlauch direkt und mit > 1% Gefälle zum hausinternen Abfluss führt. Duschtasse Abfluss 2. Anbringung des Panels... - Seite 8 3. Anbringung der Seitenwänder 4. Vorbereitung der Glasfront 334 Gummidichtung...
-
Seite 10: Bringen Sie Die Gummidichtung Rc1201C1 Vertikal In Der Dafür Vorgesehenen
5. Installation der Glasfront 5.1 Installieren Sie zu erst die feststehenden Seitengläser, nutzen Sie dazu die Schrauben (10) um LC331 zu fixieren. Frontrahmen Glas LC331 5.2 Bringen Sie die Gummidichtung RC1201C1 vertikal in der dafür vorgesehenen Nut von LC331 an. Mit einem Schraubendreher und den Schrauben (10) fixieren LC331. -
Seite 11: Installation Der Decke
6. Installation der Decke Glasklammer... - Seite 12 7. Anbringung der Gummidichtungen Sollten die Gummidichtungen nicht in die finale Position gebracht werden können, legen Sie die Dichtungen kurz in laugenhaltiges Wasser und versuchen Sie es er- neut. Es kann ebenfalls helfen die Schrauben (11) ein wenig zu lösen.
- Seite 13 8. Anbringung der Ablagen und Handgriffe Anbringung der Ablagen Gummidichtung Gummidichtung Anbringung der Handgriffe 9. Schlauchinstallation Dampfschlauch Dampfgenerator Ringschelle Düsenschlauch Handbrause- schlauch Fixierungsvorrichtung Ringschelle...
- Seite 14 Bedienungshinweise 1. Armatur 1.1 Mit Griff A werden die einzelnen Funktionen der Dampfdusche angesteuert. 1.2 Griff B werden Wassermenge und Temperatur eingestellt. Kopfbrause Handbrause heiss kalt Rückendüsen Seitendüsen Umsteller Wassermischer 2. Reinigung des Dampfgenerators Eine Reinigung des Dampfgenerators sollte spätestens alle 6 Woche erfolgen. Hierzu schrauben Sie das Sichtteil unterhalb der Armatur ab und lösen ebenfalls die darunterbefindliche Mutter.
