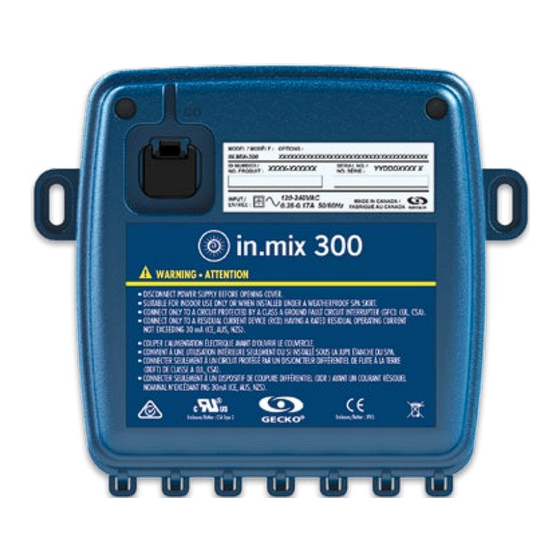

Gecko in.mix 300 Techbook

Led controller & stromversorgung

Werbung

TechBook
in.mix 300
LED controller & Stromversorgung
eine Lichtsteuerkonsole an Ihren Fingerspitzen
bis zu 3 verschiedene Farbzonen
Die Power für Ihre Beleuchtung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Gecko in.mix 300

  • Seite 1 TechBook in.mix 300 LED controller & Stromversorgung eine Lichtsteuerkonsole an Ihren Fingerspitzen bis zu 3 verschiedene Farbzonen Die Power für Ihre Beleuchtung...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ��������������������������������������������������������������������������������������������������������������������������������������������������������� 2 Warnungen ���������������������������������������������������������������������������������������������������������������������������������������������������������������������� 3 Einleitung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 5 Übersicht ������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6 Abmessungen ����������������������������������������������������������������������������������������������������������������������������������������������������������������� 7 Installation ����������������������������������������������������������������������������������������������������������������������������������������������������������������������� 8 Verbindungen - Vorbereitung ������������������������������������������������������������������������������������������������������������������������������������������������������� 9 - Kompatible LED Lampen ���������������������������������������������������������������������������������������������������������������������������������� 11 - Andere kompatible LED Lichter mit Adapter (nicht mitgeliefert) ����������������������������������������������������������������������� 12 - Weitere Anschlüsse ������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 3: Wichtige Sicherheitshinweise

    * DIESES GERÄT ENTHÄLT NUR EINE ERDE-VERBINDUNG FÜR FUNKTIONELLE ZWECKE� Aeware®, Gecko®, und die dazugehörigen Logos sind registrierte Marken von Gecko Alliance Group� in�mix 300™, in�stream 2™, in�k1000™, in�k800™, in�k500™ und die zugehörigen Logos sind registrierte Marken von Gecko Alliance Group�...
  • Seite 4: Warnungen

    * "ACHTUNG – STROMSCHLAGGEFAHR: LASSEN SIE DEN GEHÄUSEDECKEL NICHT GEÖFFNET; * "ACHTUNG – STROMSCHLAGGEFAHR: ERSETZEN SIE KOMPONENTEN NUR DURCH ORIGINAL ERSATZTEILE; * ACHTUNG UM SCHÄDEN KURZSCHLÜSSE UND FEUER ZU VERMEIDEN, VERWENDEN SIE NUR VON GECKO GEPRÜFTE ZULEITUNGEN� * NEHMEN SIE NICHT SELBST WARTUNGSARBEITEN VOR� ES BESTEHT DIE GEFAHR EINES STROMSCHLAGES ODER ANDERER VERLETZUNGEN�...
  • Seite 6: Einleitung

    Einleitung in�mix 300 LED Controller & Stromversorgung für Ihren Spa in�mix 300 liefert die erforderliche Niederspannung, um die RGB-LED-Leuchten ihres Spa zu versorgen� Sobald in�mix 300 an eine X- bzw� Y-Steuerung für Spas angeschlossen ist, wird aus unseren Bedienfeldern eine Lichtkonsole mit perfekter Schnittstelle�...
  • Seite 7: Übersicht

    Übersicht CO port Ausgang 1 Ausgang 4 Ausgang 2 Ausgang 3 Das in�mix 300 unterstützt 3 LED-Zonen� Zone 1 unterstützt 2 Anschlusstypen (a und b)� Anschluss mit 5 PIN-LED; Ansschluss b mit 4 PIN-LED (siehe Seite 9 mit PIN Funktionen)� Es ist wichtig zu beachten, dass diese beiden Anschlüsse, Ausgang 1 (Typ A) und Ausgang 2 (Typ B), immer die gleiche Farbe ausgeben, da sie sich in derselben Zone 1 befinden�...
  • Seite 8: Abmessungen

    Abmessungen 56 mm 179 mm (2�22") (7�03") 162 mm (6�38") Frontansicht Seitenansicht...
  • Seite 9: Installation

    Um Wassereintritt zu vermeiden, sollte in�mix 300 wie auf der Abbildung gezeigt, vertikal montiert werden: 100 mm (4") Sichern des in.mix 300 Die folgenden Materialien werden empfohlen: Befestigen Sie zunächt die oberen Schrauben der 2 - # 10 Schrauben mit ausreichender Länge�...
  • Seite 10: Verbindungen

    Entfernen Sie die Schrauben der Abdeckung mit einem Schraubendreher von der Vorderseite des Geräts Vor dem Schliessen, prüfen Sie den Sitz der Dichtung in.mix 300. Entfernen Sie alle Abdeckungen und führen Sie die LED-Kabel ein� Wiederholen Sie dies für alle LED-Leuchten die Sie anschliessen möchten�...
  • Seite 11 Verbindungen Anschluss für die Version in.lu.me Ausgang: in�mix 300 ist kompatibel mit Anschlüssen der in�lu�me LED-Serie� in�mix 300 - lu�me Abdeckung Anschluss für die Version 5VDC Ausgang: in�mix 300 ist kompatibel mit Molex’s SL Serie LED Anschlüssen� Gehäuse weiblich 4 POS : #50-57-9404 Gehäuse weiblich 5 POS : #50-57-9405 Pin weiblich part number (AWG 22-24) : #16-02-0102 ** Die Ausgangsspannung ist so geschaltet dass 5V simuliert...
  • Seite 12: Kompatible Led Lampen

    120 LEDs, die über seine vier Ausgänge verteilt sind mit maximal 60 LEDs an den Ausgängen OUT1 und OUT2 und 60 LEDs an den Ausgängen OUT3 und OUT4� Wenn Sie nicht das Gecko-Lichtsystem in�lu�me benutzen, kontaktieren Sie "Gecko Alliance" um zu bestimmen, ob die LED-Lampen die Sie verwenden möchten, kompatibel sind�...
  • Seite 13: Andere Kompatible Led Lichter Mit Adapter (Nicht Mitgeliefert)

    Verbindungen Andere kompatible LED Lichter mit Adapter (nicht mitgeliefert) Rosstech MTA-100 WEIBLICH 4 POSITIONEN TYCO P/N: 3-640440-4 Funktion maximale LED Anzahl: 100 LEDS 1 (rot) blau Verbrauch: 12V 2 (grün) grün 3 (weiss) 4 (schwarz) Rising Dragon MOLEX P/N : 16-02-0102 4X MOLEX P/N: 50-57-9404 Funktion maximale LED Anzahl: 120 LEDS...
  • Seite 14 Verbindungen Andere kompatible LED Lichter Sloan LED MTA-100 FEMALE 4 POSITIONS TYCO P/N: 3-640440-4 Funktion maximale LED Anzahl: 120 LEDS 1 (schwarz) blau Verbrauch: 12V 2 (weiss) grün 3 (grün) 4 (rot) Proway MOLEX P/N : 16-02-0102 4X MOLEX P/N: 50-57-9404 Funktion maximale LED Anzahl: 120 LEDS 1 (blau)
  • Seite 15: Weitere Anschlüsse

    Verbindungen Weitere Anschlüsse Vervollständigen Sie die Verkabelung wie folgt: CO auf dem Gehäuse mit weiterem Zubehör verbinden CO-Kabel zum Spa-Paket AC-Strom-Eingang Verbinden Sie das CO-Kabel des in�mix 300 mit dem Verbinden Sie das Netzkabel des in�mix 300 mit einem CO-Anschluss des Spa-Pakets� Weitere Informationen zu direkten Ausgang des Whirlpools�...
  • Seite 16: Kompatible Bedienfelder

    Kompatible Bedienfelder Liste der kompatiblen Bedienfelder für das in.mix 300 Mehr Informationen zur Kompatibilität der Bedienfelder für in�mix 300 entnehmen Sie den entsprechenden Handbüchern� in�k1001 Hauptbedienfeld in�k500 Hauptbedienfeld in�k800 Hauptbedienfeld in�k1000 Hauptbedienfeld in�k1001+ Hauptbedienfeld in�k1000+ Hauptbedienfeld LCD-Farbanzeige, 7 Tasten Farb- LCD display, 10 Tasten...
  • Seite 17: Fehlerbehebung

    Fehlerbehebung LED Diagnose #2 LED Diagnose #1 LED Diagnose #1 Diese LED leuchtet normalerweise immer rot� Wenn sie nicht leuchtet, deutet dies auf einen Kurzschluss oder eine Überlastung hin� Diese Einheit liefert maximal 1�6 Amp� • Schalten Sie den Strom des Spa-Paketes und des in�mix 300 aus� Überprüfen Sie die Sicherung des Paketes� •...
  • Seite 18: Spezifikationen

    120 Lichtp (RGB) in�lu�me mit 60 an OUT1 und OUT2 sowie 60 an OUT3 un d OUT4) bis zu 78,000 Farben* 2 Regenbogeneffekte mit sanftem Übergang plug and play mit Gecko in�lu�me, J&J light Spider und Cluster Weitere Anschlüsse Zusätzlicher CO Anschluss für weiteres Zubehör Kompatibilität Kompatibel mit X und Y Serie Version 2 (-V2) Kompatibel mit in�k800 Version 6, in�k500 Version 19, in�k1000 Version 13...
  • Seite 19 Spezifikationen europäische Standards EN/IEC60335-1: 2010/A1: 2013 EN/IEC60335-2: 60/A2: 2008 CSA No� 22�2 - 218�1 - M89 CEM Europe EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3...
  • Seite 20 9919-101566-E Rev. 03-2019 Gecko Alliance 450 des Canetons, Québec (Qc), G2E 5W6 Canada, 1.800.78.GECKO © Groupe Gecko Alliance Inc., 2019 Alle Handelsmarken oder eingetragenen Handelsmarken www.geckoalliance.com sind Besitz der jeweiligen Eigentümer. Gedruckt in Kanada...
