FMS RMGZ400C Montageanleitung

Mittlerer kraftaufnehmer für seilrolle

Werbung

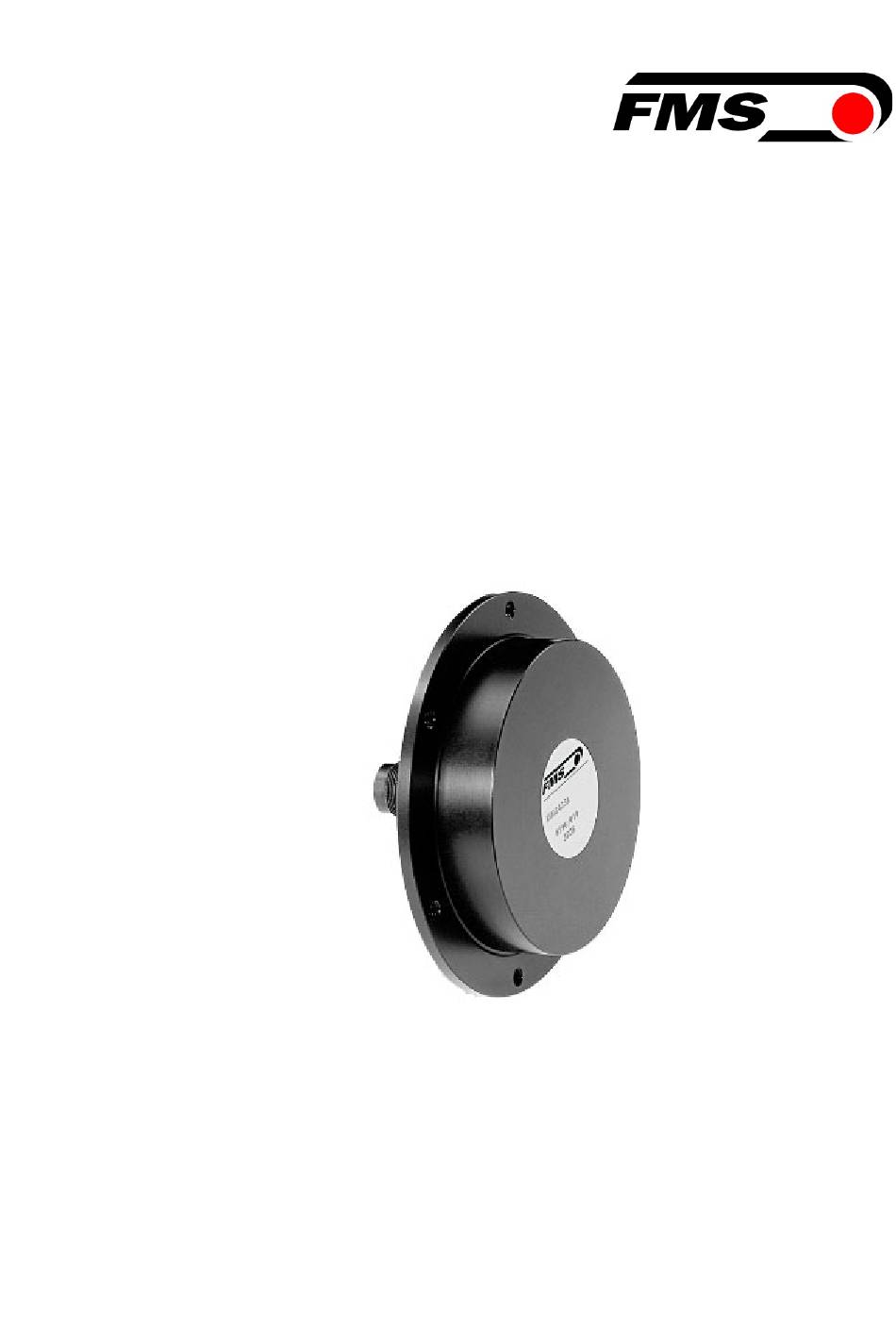

Montageanleitung
RMGZ400C
Mittlerer Kraftaufnehmer für Seilrolle
Dokumenten Version
2.10
Erstellt
01/2020 NS
This operation manual is also available in English.
Please contact your local representative.
© by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für FMS RMGZ400C

  • Seite 1 Montageanleitung RMGZ400C Mittlerer Kraftaufnehmer für Seilrolle Dokumenten Version 2.10 Erstellt 01/2020 NS This operation manual is also available in English. Please contact your local representative. © by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.
  • Seite 2: Inhaltsverzeichnis

    Montageanleitung RMGZ400C 1 Inhaltsverzeichnis INHALTSVERZEICHNIS ..........................2 SICHERHEITSHINWEISE .......................... 3 Darstellung der Sicherheitshinweise ....................3 2.1.1 Gefährdung, die geringfügige oder mässige Verletzung zur Folge haben könnte ......3 2.1.2 Hinweis für die einwandfreie Funktion ................... 3 Allgemeine Sicherheitshinweise ......................3 PRODUKTINFORMATIONEN ........................
  • Seite 3: Sicherheitshinweise

    Montageanleitung RMGZ400C 2 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall einzuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichteinhalten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden.
  • Seite 4: Produktinformationen

    Montageanleitung RMGZ400C 3 Produktinformationen 3.1 Produktbeschreibung Die Kraftaufnehmer der RMGZ400-Baureihe werden zur Messung des Materialzugs in drahtartigen Materialien eingesetzt. Auf den rotierenden Flansch kann eine Vielzahl von standardisierten Seilrollen montiert werden. Die Montage des Kraftaufnehmers am Maschinenrahmen erfolgt über eine Bohrung mit Keilnut. Die Kraftaufnehmer der RMGZ400-Baureihe können sowohl in statischen Anwendungen als auch rotierenden...
  • Seite 5: Bestellcode

    Montageanleitung RMGZ400C Optionen Rechtwinkliger, statt gerader Anschlussstecker im Lieferumfang Temperaturbereich bis 120°C Gerader, wasserdichter Anschlussstecker Zubehör Vorkonfektioniertes Kabel (Länge angeben) mit Anschlussstecker (gerade oder rechtwinklig) 3.5 Bestellcode Abbildung 2: Bestellcode Datenblatt_RMGZ400_Baureihe.indd 10.01.2020...
  • Seite 6: Montage

    Montageanleitung RMGZ400C 4 Montage 4.1 Vorbereitung Die Kraftaufnehmer sind im Sinne der EG-Richtlinien 2006/42/EG, Artikel 2 als „unvollständige Maschine“ definiert. Bei der Montage der Kraftaufnehmer müssen folgende Bedingungen erfüllt sein damit die ordnungsgemässe Funktion gewährleistet ist und der Einbau ohne Beeinträchtigung der Sicherheit und Gesundheit von Personen in eine Maschine erfolgen kann: Die Kraftaufnehmer dürfen weder bei der Montage noch im...
  • Seite 7: Montage Bei Rotierenden Anwendungen

    Montageanleitung RMGZ400C 4.3 Montage bei rotierenden Anwendungen Abbildung 3: rotierende Anwendungen RMGZ400C_BA_Manual.ai In rotierenden Anwendungen (z.B. in Verseilmaschinen) werden die Kraftmessrollen so installiert, dass eine Kompensation der Zentrifugalkräfte stattfindet. Bei der RMGZ400 Baureihe wird das dadurch erreicht, dass man den roten Punkt des Kraftaufnehmers parallel zur Drehachse der Verseilmaschine und in Richtung der positiven Kraftkomponente ausrichtet.
  • Seite 8: Elektrischer Anschluss

    Montageanleitung RMGZ400C Positionierstiftes richtet sich nach der Kraftrichtung: Wirkt die Kraft in Richtung des roten Punktes, ergeben sich positive Werte am Ausgang des Messverstärkers. Abbildung 4: statische Anwendungen RMGZ400C_BA_Manual.ai 4.5 Elektrischer Anschluss Die Verbindung zwischen Kraftaufnehmer und Messverstärker wird mit einem 4x0.25mm...
  • Seite 9: Technische Daten

    Montageanleitung RMGZ400C 5 Technische Daten Bezeichnungen Empfindlichkeit 1.8mV/V Toleranz der Empfindlichkeit <± 0.2 % Genauigkeitsklasse ± 0.5% (F Nenn Temperaturkoeffizient ±0.1% / 10K Temperaturbereich –10 bis +60°C Eingangswiderstand 350 Ω Speisespannung 1 bis 8.5 VDC Überlastsicherung 10-fache Nennkraft F Nenn Werkstoff Messkörper...
  • Seite 10: Bemassung

    Montageanleitung RMGZ400C 6 Bemassung Abbildung 6: Bemassung RMGZ400C_BA_Manual.ai 10.01.2020...
  • Seite 11 Montageanleitung RMGZ400C 10.01.2020...
  • Seite 12 Montageanleitung RMGZ400C FMS Force Measuring Systems AG FMS USA, Inc. FMS (UK) FMS Italy Aspstrasse 6 2155 Stonington Avenue Suite 119 Aspstrasse 6 Aspstrasse 6 8154 Oberglatt (Switzerland) Hoffman Estates,, IL 60169 (USA) 8154 Oberglatt (Switzerland) 8154 Oberglatt (Switzerland) Tel. 0041 1 852 80 80 Tel.
