OJ Electronics WLH-19 Anleitung

A NL E I T U N G
Waterline Luftfeuchtigkeitsfühler
57749 04/09 (DJU)
Produkt
WLH-19 Luftfeuchtigkeitsfühler

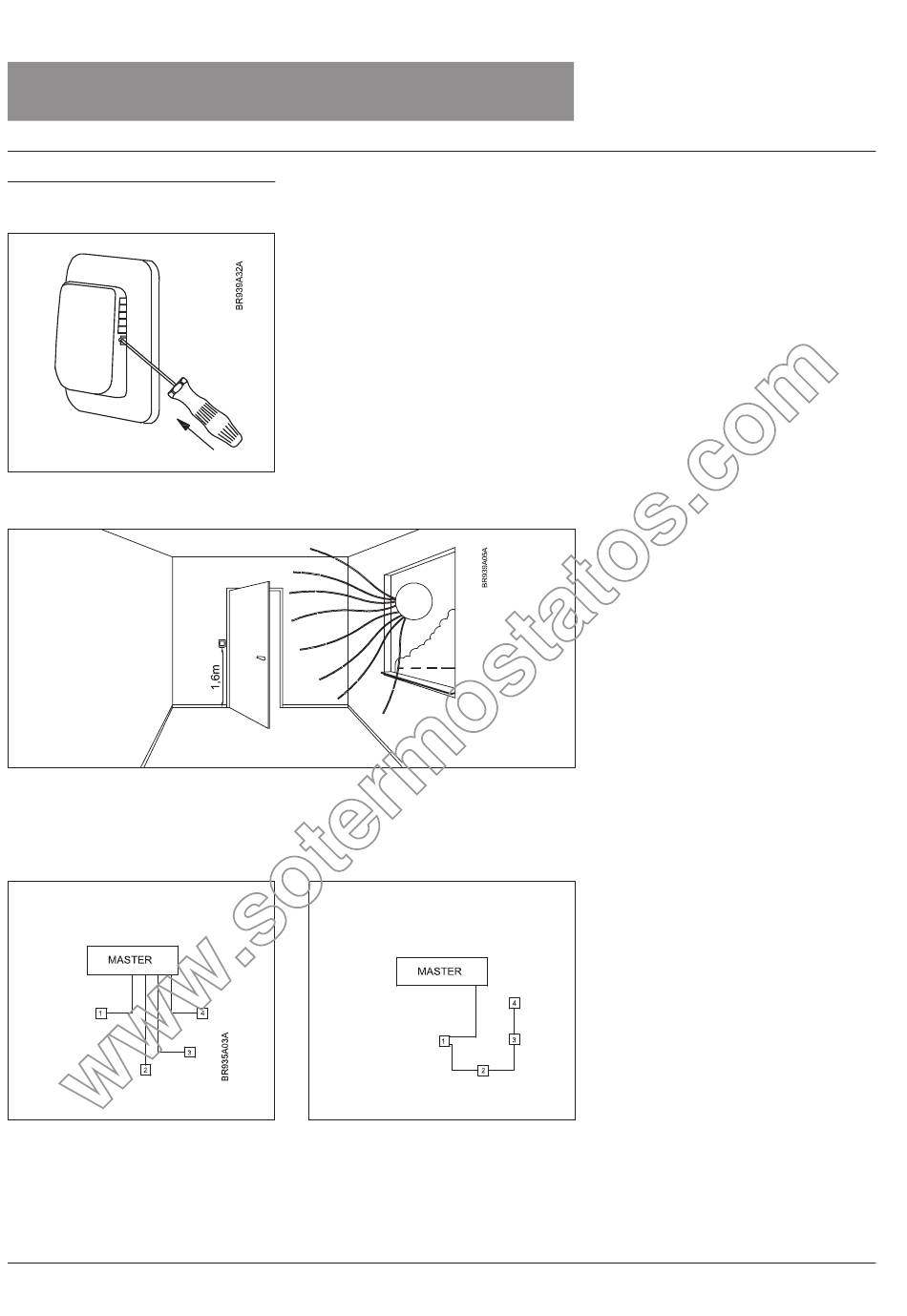

Abb. 1
Frontdeckel entfernen
Abb. 2
Montage des Fühlers (Abb. 2)
Der Fühler wird zur Regelung der Komforttemperatur in Räumen eingesetzt. Der Thermostat ist auf
einer Innenwand ungefähr 1,6 m über dem Boden zu montieren, wobei unbehinderte Luftzirkulation
gewährleistet sein muss. Zugluft, direkte Sonneneinstrahlung oder jede andere direkte Wärmequelle
ist zu vermeiden.
Abb. 3
FÜHLER/REGLER STERNFÖRMIG ANGESCHLOSSEN
OJ Electronics A/S
Stenager 13B · DK-6400 Sønderborg · Dänemark
Tel: +45 73 12 13 14 · Fax: +45 73 12 13 13
oj@oj.dk · www.oj.dk
Technische Daten
Spannungsversorgung . . . .5 V DC 1-Leiter-Bus
Klemmen . . . . . . . . . . . . . . . . . . . . .1-Leiter-Bus
Leistungsaufnahme . . . . . . . . . . . . . . . . .<1 mA
Fühler . . . . . . . . . . . . .Interner Feuchtigkeits-
Genauigkeit . . . . . . . . . . . .+/-2 % RF, +/-0,3 °C
Langzeitstandfestigkeit . . . . . . .<0,5 % RH/Jahr
Umgebungstemperatur . . . . . . . . . . . .0 – 40 °C
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . .54 g
Abmessungen HxBxT . . .81,5 x 81,5 x 23,6 mm
Schutzgrad . . . . . . . . . . . . . . . . . . . . . . . . .IP 21
Kunststoffmaterial . . . . . . . . . . . . . .ABS HF380
CE-Kennzeichnung
Angewandte Normen
EN 61000-6-2 und EN 61000-6-3
Abb. 4
FÜHLER/REGLER ANGESCHLOSSEN IN BUSMODUS
(VERKETTET)
© 2009 OJ Electronics A/S - ® OJ ist eine eingetragene Marke der OJ Electronics A/S
und Temperaturfühler
FÜHLER-BUS-VERBINDUNG
Nur OJ-Fühler, Typ WLxx, die sich für 2-Leiter-
Kommunikation eignen, können eingesetzt
werden. Ein standardmäßiges Installationskabel,
mindestens 2 x 0,25 mm
werden. Die Thermostaten können herkömmlich
sternförmig oder in Busmodus (verkettet)
angeschlossen werden. Der Master verfügt über
3 Klemmensätze, gekennzeichnet Fühler-BUS,
die zum Anschluss des 2-Leiter-Signals von den
Thermostaten benutzt werden können. Zur
Vereinfachung der Installation stehen 3
identische Klemmensätze zur Verfügung. Jeder
Fühler kann an ein beliebiges Klemmenpaar
angeschlossen werden. Das 2-Leiter-System
kann insgesamt bis zu 300 m lang sein, mit
einem Abstand zwischen 2 beliebigen
Thermostaten von maximal 100 m.
Darauf achten, + mit + und – mit – zu
verbinden.
2 , kann eingesetzt
