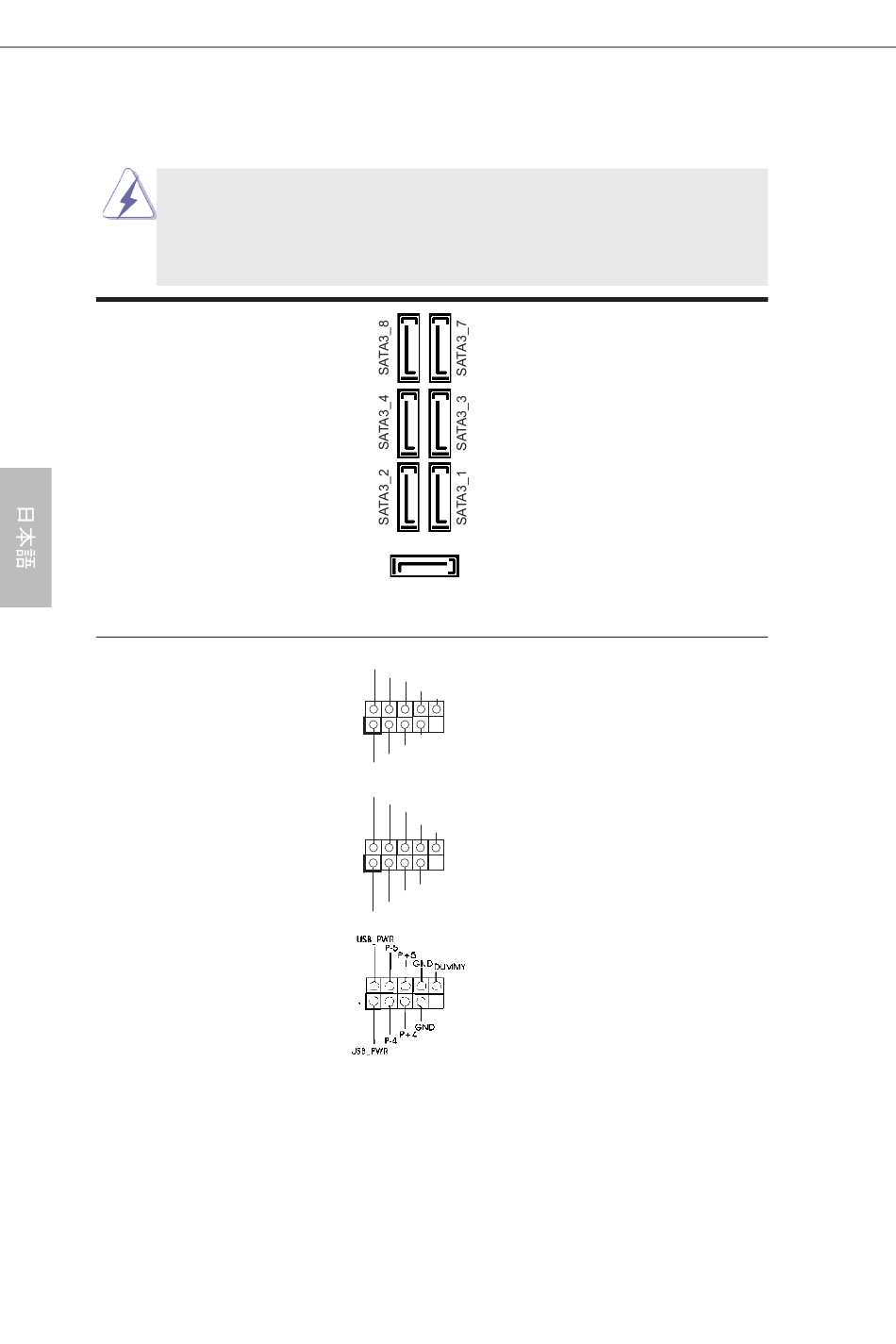

1.4 オンボードのヘッダとコネクタ類
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATA3 コネクタ
SATA3_1_2: ページ 3, アイテム 11 を参照
SATA3_3_4: ページ 3, アイテム 10 を参照
SATA3_7_8: ページ 3, アイテム 9 を参照
SATA3_5: ページ 3, アイテム 12 を参照
USB 2.0 ヘッダ
(9 ピン USB_0_1)
ページ 3, アイテム 21 を参照
(9 ピン USB_2_3)
ページ 3, アイテム 22 を参照
(9 ピン USB_4_5)
ページ 3, アイテム 23 を参照
132
これら 7 本のシリアル ATA3
(SATA3）コネクタは内蔵スト
レーデバイスに使用する SATA
データケーブルに対応していま
す。現在の SATA3 インタフェー
スの最大データ転送速度は
6.0 Gb/s です。
SATA3_5
I/O パネルには、デフォルトの 2
USB_PWR
P-1
つの USB 2.0 ポート以外に、この
P+1
GND
DUMMY
マザーボードに 3 つの USB 2.0
ヘッダが搭載されています。それ
1
GND
ぞれの USB 2.0 ヘッダは 2 つの
P+0
P-0
USB_PWR
USB 2.0 ポートをサポートできま
USB_PWR
す。
P-3
P+3
GND
DUMMY
1
GND
P+2
P-2
USB_PWR
