Inhaltszusammenfassung für Mareva PERFECT HEAT

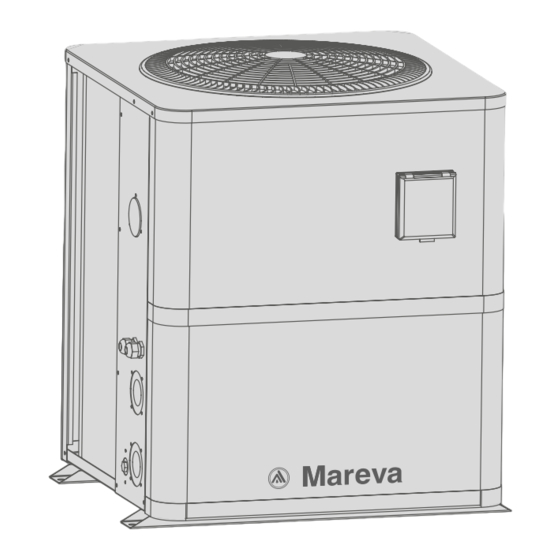

- Seite 1 PERFECT HEAT INSTALLATIONS UND GEBRAUCHS ANLEITUNG für Ihre Wärmepumpe...
- Seite 2 Warnungen Diese Wärmepumpe enthält ein brennbares Kältemittel R32. Eingriffe in den Kältemittelkreislauf sind ohne gültige Genehmigung verboten. Vor Arbeiten am Kältemittelkreislauf sind folgende Vorsichtsmaßnahmen für sicheres Arbeiten erforderlich. 1. Arbeitsablauf Die Arbeiten müssen nach einem kontrollierten Verfahren durchgeführt werden, um das Risiko des Vorhandenseins von brennbaren Gasen oder Dämpfen während der Ausführung der Arbeiten zu minimieren.
-
Seite 3: Danksagung
Konstruktion und Fertigung von Schwimmbecken-Wärmepumpen. Wir haben den Anspruch, Ihnen ein qualitativ hochwertiges Produkt mit hervorragenden Leistungseigen- schaften zu liefern. Die vorliegende Anleitung wurde mit größter Sorgfalt erstellt und soll Ihnen dabei helfen, die Vorzüge Ihrer Mareva-Wärmepumpe bestmöglich zu nutzen. - Seite 4 Sie müssen dem Installateur ausgehändigt und vom Nutzer aufbewahrt werden. Falls Sie die Anleitung verlieren sollten, verweisen wir auf die Website: www.mareva.fr Alle in der vorliegenden Anleitung enthaltenen Anweisungen und Empfehlungen müssen sorgfältig gelesen und zur Kenntnis genommen werden, da sie wichtige Informationen zur sicheren Handhabung und Bedi- enung der Wärmepumpe beinhalten.
-
Seite 5: Inhaltsverzeichnis
Inhalt 1. Allgemein ......................................6 Allgemeine Lieferbedingungen ..............................6 Sicherheitshinweise ..................................6 Wasseraufbereitung ..................................7 2. Beschreibung ....................................8 Verpackungsinhalt ..................................8 Allgemeine Eigenschaften ................................. 8 Technische Daten ..................................9 Abmessungen des Gerätes ..............................10 Explosionszeichnung .................................11 3. Installation..................................... 12 Voraussetzungen .................................. -
Seite 6: Allgemein
1. Allgemeines Allgemeine Lieferbedingungen Der Versand der Ware erfolgt frachtfrei und einschließlich Verpackung auf Risiko und Gefahr des Empfängers. Der Empfänger muss eine Sichtprüfung durchführen, um eventuell an der Wärmepumpe entstandene Transportschäden (Kühlsystem, Abdeckplatten, Schaltkasten, Montagerahmen) zu identifizieren. Etwaige Transportschäden sind auf dem Lieferschein des Spediteurs schriftlich zu vermerken. Eine entsprechende Bestätigung muss innerhalb von 48 Stunden per Einschreiben an den Spediteur gesendet werden. -
Seite 7: Reinigung
Stattdessen sind trockener Stickstoff oder eine Mischung aus Stickstoff und Kältemittel einzusetzen. Der Prüfdruck auf Nieder- und Hochdruckseite sollte nicht mehr als 42 bar betragen. Wasseraufbereitung Mareva-Wärmepumpen für Schwimmbecken sind mit allen Arten von Wasseraufbereitungssystemen kompatibel. Es muss jedoch sichergestellt werden, dass die Wasseraufbereitungsanlage (Dosierpumpe für Chlor, pH, Brom und/oder Salzwasser-Chlorinator) innerhalb des Hydraulikkreises nach dem Heizsystem installiert wird. -
Seite 8: Beschreibung
2. Beschreibung Lieferumfang Wärmepumpe Mareva Perfect Heat 2 hydraulische Anschlüsse für Wasserzu- und -ablauf (Durchmesser 50 mm) Verlängerungskabel für das Bedientableau der Fernbedienung Installations- und Gebrauchsanleitung Kondensatablauf-Set Schutzhülle für den Winter 4 Vibrationsdämpfer (Befestigungselemente nicht enthalten) Allgemeine Merkmale Merkmale der Mareva-Wärmepumpe: Zertifizierung gemäß... -
Seite 9: Technische Daten
2. Beschreibung 2.3 Technische Daten Mareva Perfect Heat 55 N°1 75 N°2 95 N°3 125 N°4 155 N°5 155T N°5T Testbedingungen Heizleistung (W) 7.65~1.75 10.26~2.34 13.18~3.02 16.61~3.79 21.02~4.83 21.02~4.83 Luft 26°C Wasser Leistungsaufnahme (W) 1.11~0.13 1.48~0.17 1.89~0.22 2.40~0.28 3.03~0.36 3.03~0.36 26°C... -
Seite 10: Abmessungen Des Gerätes
2. Beschreibung 2.4 Abmessungen Abmessungen in mm... -
Seite 11: Explosionsdarstellung
2. Beschreibung 2.5 Explosionsdarstellung Frontplatte Rechte hintere Stütze Elektroschaltkasten Unterstützung vorne rechts Elektroschaltkasten Verdampfer Abdeckplatte links Rahmenkonstruktion Unterstützung vorne links Vierwegeventil Manometer Kompressor Durchflusssensor Elektronisches Expansionsventil Lüftermotorhalterung Wärmetauscher Ventilator und Motor Geringe Unterstützung Ventilator-Rotor Elektrischer Schaltkasten Unterstützung des Lüftergitters Abdeckung Schaltkasten Ventilator-Schutzgitter Winkelstütze Deckplatte... -
Seite 12: Installation
3. Installation 3. Installation WICHTIGER HINWEIS: Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Der folgende Abschnitt ist nur für Informationszwecke gedacht und muss überprüft und ggf. an die Gegebenheiten vor Ort angepasst werden. Voraussetzungen Notwendige Hilfsmittel für die Installation Ihrer Wärmepumpe: Ein für den Leistungsbedarf des Geräts geeignetes Stromzuführungskabel Bypass- Set und PVC-Rohre für die Installation sowie Lösungsmittel, PVC-Klebstoff und Schleifpapier Dübel und Spreizschrauben zur Befestigung des Geräts am Auflager... -
Seite 13: Typisches Installationsschema
3. Installation 3.3 Installationsschema Wärmepumpe Automatisches Aufbereitungssystem Vierwegeventil (Salzwasser-Chlorinator, Dosierpumpe) Ventil 1 Ventil 5 Ventil 3 Ventil 2 Wasserauslass Wassereinlass Erhöhungs bolzen Ventil 4 Ablauf Kondens Umwälzpumpe Filtrierung stopfen atablauf VOM SCHWIMMBECKEN ZUM SCHWIMMBECKEN Ventile 1, 2 und 3: Bypass-Ventile Ventile 4 und 5: Regelventile (Empfohlen, um Nachjustierungen in unmittelbarer Nähe des Geräts zu vereinfachen) Legende... -
Seite 14: Hydraulikanschluss
3. Installation WICHTIGER HINWEIS: Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Der folgende Abschnitt ist nur für Informationszwecke gedacht und muss überprüft und ggf. an die Gegebenheiten vor Ort angepasst werden. Hydraulikanschluss Bypass-Set Die Wärmepumpe muss über eine Bypass-Baugruppe an das Schwimmbecken angeschlossen werden. -
Seite 15: Bypass-Installationsschema Für Eine Wärmepumpe
3. Installation Bypass-Installationsschema für eine Wärmepumpe ZUM SCHWIMMBECKEN Automatisches Aufbereitungssystem SCHWIMMBECKEN Filtrierung + Pumpe VOM SCHWIMMBECKEN Legende Ventil halb geöffnet Ventil geöffnet Bypass-Installationsschema für mehr als eine Wärmepumpe ZUM SCHWIMMBECKEN Automatisches Aufbereitungssystem SCHWIMMBECKEN Filtrierung + Pumpe VOM SCHWIMMBECKEN Legende Ventil halb geöffnet Ventil geöffnet Der der Wärmepumpe vorgeschaltete Filter muss regelmäßig gereinigt werden, damit das zirkulierende Wasser sauber ist und etwaige Funktionsprobleme aufgrund einer Ver-... -
Seite 16: Elektroinstallation
Perfect Heat 155 N°5 14.45 A RO2V 3x4 mm² 25 A Triphasé Perfect Heat 155 Tri N°5 14.45 A RO2V 5x2.5 mm² 25 A 380-415V/3N~50Hz Kabelquerschnitt ausreichend für max. 10 m Länge. Wenn mehr als 10 m Länge erforderlich sind, ziehen Sie einen Elektriker... -
Seite 17: Elektroanschluss
3. Installation Elektroanschluss WICHTIGER HINWEIS: Bevor Arbeiten vorgenommen werden, MUSS die Wärmepumpe von der Stromversorgung getrennt werden. Befolgen Sie bitte die nachstehenden Anweisungen zur Herstellung der elektrischen Anschlüsse für die Wärmepumpe. Schritt 1: Entfernen Sie die seitliche Abdeckung des Schaltkastens mit einem Schraubendreher, um die Anschlussklemmen freizulegen. -
Seite 18: Verwendung
4. Verwendung Kabelfernbedienung Soll-Temperatur Wassertemperatur Abtauen WLAN Betriebsarten °C °C Schaltfläche: Uhr / Programmierung Schaltfläche: Betriebsart Schaltfläche: Ein / Aus Bevor Sie beginnen, vergewissern Sie sich, dass die Filterpumpe läuft und dass Wasser durch die Wärmepumpe fließt. Bevor Sie Ihre Soll-Temperatur einstellen, müssen Sie zunächst die Betriebsart Ihrer Wärmepumpe auswählen: Weitere Informationen zum Bedienelement Dieses Symbol stellt den Kompressor dar und wird angezeigt, wenn der Kompressor läuft. -
Seite 19: Inbetriebnahme Und Verriegelung
4. Verwendung Inbetriebnahme und Verriegelung Drücken Sie die Schaltfläche, um die Wärmepumpe ein- oder auszuschalten. Diese Schaltfläche lässt sich auch verwenden, um zur Hauptoberfläche zurückzukehren. Wenn die Wärmepumpe in Betrieb ist, drücken Sie die Taste 5 Sekunden lang, um das Gehäuse zu verriegeln oder zu entriegeln. -
Seite 20: Auswahl Der Betriebsart
4. Verwendung Auswahl der Betriebsart ACHTUNG: Vergewissern Sie sich vor dem Start, dass die Filterpumpe ordnungsgemäß funktioniert. Schritt 1: Gehen Sie zum Hauptmenü, indem Sie das Bedienfeld entsperren. °C °C Schritt 2: Drücken Sie auf die Schaltfläche , um zwischen den 3 Betriebsarten zu wechseln: Eco Inverter, Boost Inverter, Kühlen. -
Seite 21: Einstellen Der Uhr
4. Verwendung Einstellen der Uhr Schritt 1: Gehen Sie zum Hauptmenü, indem Sie das Bedienfeld entsperren. Schritt 2: Drücken Sie die Schaltfläche , um die Uhreinstellung aufzurufen. Die Uhranzeige blinkt. °C °C Schritt 3: Ändern Sie die Stunden mit den Schaltflächen Schritt 4: Drücken Sie erneut auf , um zur Minute- neinstellung zu gelangen. -
Seite 22: Aktivierung / Deaktivierung Der On/Off-Gruppen
4. Verwendung Aktivierung / Deaktivierung der On/Off-Gruppen Gruppen können jederzeit aktiviert / deaktiviert werden. Die Einstellung wird wie folgt durchgeführt: Schritt 1: Gehen Sie zum Hauptmenü, indem Sie das Bedienfeld entsperren. Schritt 2: Drücken Sie 5 Sekunden lang auf die Schalt- °C °C fläche... -
Seite 23: Statuswerte
4. Verwendung Tabelle der Hauptparameter Beschreibung Voreingestellter Wert Änderung Ändern der Heiztemperatur 27°C 15 - 40°C Ändern der Kühltemperatur 27°C 8 - 28°C Reserviert, nicht ändern Temperaturdifferenz vor dem Neustart 1°C 1 - 18°C Abschalten bei Erreichen der Temperatur 1=ON ; 0=OFF Automatisches Abtauen ab -17°C -30°C ;... -
Seite 24: Empfehlungen Für Das Vorgehen Vor Dem Einschalten
5. Betrieb Betrieb Betriebsbedingungen Damit die Wärmepumpe normal funktioniert, muss die Umgebungstemperatur der Luft zwischen -15 °C und 43 °C liegen. Empfehlungen für das Vorgehen vor dem Einschalten Gehen Sie folgendermaßen vor, bevor Sie die Wärmepumpe in Betrieb nehmen: Überprüfen Sie, ob das Gerät sicher befestigt und standsicher ist. Überzeugen Sie sich davon, dass das Manometer einen Druck von über 80 PSI anzeigt. -
Seite 25: Verwendung Des Manometers
5. Betrieb Verwendung des Manometers Mithilfe des Manometers wird der Druck des in der Wärmepumpe enthaltenen Kältemittels überwacht. Die Anzeigewerte können je nach Klima, Temperatur und Luftdruck stark variieren. Bei eingeschalteter Wärmepumpe: Die Nadel am Manometer zeigt den Druck des Kältemittels an. Der durchschnittliche Einsatzbereich liegt zwischen 250 und 400 PSI, je nach Umgebungstemperatur und Luftdruck. -
Seite 26: Wartung Und Pflege
6. Wartung und Pflege Wartung und Pflege WICHTIGER HINWEIS: Vor Beginn von Wartungsarbeiten am Gerät müssen Sie das Gerät unbedingt von der Stromversorgung trennen. Reinigung Das Gehäuse der Wärmepumpe muss mit einem feuchten Tuch gereinigt werden. Tenside und andere Haushaltsreiniger können die Gehäuseoberfläche beschädigen und ihre Eigenschaften beeinträchtigen. Der Verdampfer auf der Rückseite der Wärmepumpe muss vorsichtig mit einem Staubsauger mit weichem Bürstenaufsatz abgesaugt werden. -
Seite 27: Problemlösung
7. Reparaturen WICHTIGER HINWEIS: Unter normalen Bedingungen kann eine geeignete Wärmepumpe das Wasser in einem Schwimmbecken um 1 bis 2 °C pro Tag erwärmen. Es ist daher durchaus normal, wenn Sie keinen Temperaturunterschied im System spüren können, während die Wärmepumpe arbeitet. Um Wärmeverlust zu vermeiden, muss ein beheiztes Schwimmbecken abgedeckt werden. -
Seite 28: Liste Des Anomalies
7. Dépannage Liste des anomalies Code Anomalies Causes possibles Actions Überprüfen Sie die Funktion des Wasserkreislaufs und die Nicht genügend Wasser im Wärmetauscher Öffnung der Bypass-Ventile. Störung des Durchflusssensors Durchflusssensor defekt Wechseln Sie den Wasserdurchfluss-Schaltschütz aus. Der Schutz wird aktiviert, wenn die Umgebungstemperatur Frostschutz Es ist kein Eingriff erforderlich zu niedrig ist und sich das Gerät im Standby-Modus befindet... -
Seite 29: Recycling
8. Recycling Recyceln der Wärmepumpe Ihre Wärmepumpe hat das Ende ihres Produktlebenszyklus erreicht. Sie möchten sie nun abgeben oder ersetzen. Bitte entsorgen Sie sie nicht über den Hausmüll. Die Wärmepumpe muss getrennt entsorgt werden, um der Wiederverwendung, dem Recycling oder einer Nachrüstung zugeführt werden zu können. -
Seite 30: Garantie
Allgemeine Garantiebedingungen Die Firma Poolstar übernimmt gegenüber dem Erstkäufer für einen Zeitraum von drei (3) Jahren eine Garan- tie für sämtliche Material- und Fertigungsfehler an der Wärmepumpe Mareva Perfect Heat. Für den Kompressor beträgt die Garantiezeit fünf (5) Jahre. Für den Wärmetauscher aus Titan Garantiezeit fünfzehn (15) Jahre gegen chemische Korrosion, mit Aus- nahme von Frostschäden, gewährt. -
Seite 31: Anhänge
10. Anhänge 10. Annexes 10.1 Schaltpläne... - Seite 32 PERFECT HEAT...
