Bedienungsanleitung

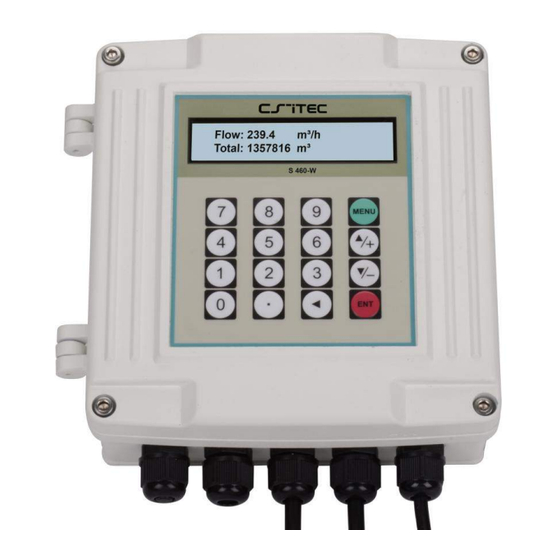

Ultraschall- Durchflussmesser
S 460
0970 0067 S 460 Durchflussmesser, V2.0 07.04.15
1
loading

Inhaltszusammenfassung für Ants S 460

  • Seite 1 Bedienungsanleitung Ultraschall- Durchflussmesser S 460 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 2 Die Wandler sind berührungslos und vom Clamp-on Typ. Dies bietet Vorteile bei der Installation und bei Verschmutzungen. Der S 460 setzt zwei Wandler ein, die beide als Ultraschall- Sender und – Empfänger arbeiten. Diese werden in einem bestimmten Abstand voneinander außerhalb eines geschlossenen Rohres befestigt. Dabei können sie entweder in der V- Methode (der Schall passiert das Rohr zweimal), in der W- Methode (der Schall passiert das Rohr viermal) oder in der Z- Methode (Wandler sind gegenüber angebracht und der Schall passiert das Rohr einmal) angebracht werden.
  • Seite 3 Jeder Durchflussmesser hat eine eigene Produkt- Identifikationsnummer oder ESN (elektrionische Seriennummer) in der Software festgeschrieben. Diese kann nur durch den Hersteller verändert werden. Im Falle von Service- Anfragen benötigen Sie diese Nummer (Menüpunkt M61). 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 4 Geschirmte Zwei- Draht- Leitung, Standardlänge von 20m, bis 500m erweiterbar, längere Kabel nur Kabel nach Rücksprache mit dem Hersteller RS-485 Interface, Übertragungsdistanz bis zu 1000m Versorgung 220 V AC oder 24 V DC Leistungsauf- Weniger als 1.5 W nahme Protokoll MODBUS, M-BUS 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 5 Taste MENU führt direkt ins Hauptmenü. Durch Drücken des Menüfeldes und einer zweistelligen Ziffer kann direkt in das entsprechende Menü gewechselt werden. Im Folgenden wird das Feld Menü durch M abgekürzt. Taste ON ist zum Einschalten. Taste OFF ist zum Ausschalten. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 6 Material des Rohres (bei außergewöhnlichen Materialien muss die Schallgeschwindigkeit ebenfalls eingestellt werden, bei standardisierten Materialien ist dies bereits in der Software geschehen) Material und Schallgeschwindigkeit der Isolierung, falls vorhanden Art der Flüssigkeit (bei außergewöhnlichen Flüssigkeiten muss die Schallgeschwindigkeit ebenfalls eingestellt werden) 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 7 Für eine Temperaturmessung verbinden Sie bitte den PT100 mit den T1, TX1, T2, TX2, GND Klemmen. Nach dem Einstellen der Parameter, müssen diese in Menü gespeichert werden, damit sie nach dem Ausschalten nicht verloren gehen. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 8 Durchgang des Ultraschalles verhindert. Solche Bedingungen machen eine Messung extrem schwierig. Vermeiden Sie, wenn möglich, diese Art von Rohren. Wenn dies nicht realisierbar ist, verwenden Sie unseren Plug-in Wandler, der sich fest installiert auf dem Rohr befindet. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 9 Installation des Wandlers Der Wandler, der im S 460 zum Einsatz kommt, basiert auf piezoelektrischen Kristallen, die sowohl für das Übertragen als auch das Empfangen des Ultraschalles ausgelegt sind. Die Messung beruht auf der Messung der Zeitdifferenz zwischen den zwei Signalen. Wenn die Differenz sehr gering ist, sind Abstand und Ausrichtung kritische Faktoren, die die Genauigkeit und die Leistungsfähigkeit des gesamten Systems beeinflussen.
  • Seite 10 Die Installation gemäß der W- Methode wird üblicherweise bei Rohrdurchmessern von DN 15 – DN 50 verwendet. 2.6.6 Installation gemäß der N- Methode Diese Methode kommt sehr selten zum Einsatz. 2.7 Kontrolle der Installation 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 11 (2) Ist der richtige Abstand zum Wandler vorhanden? Vergleich mit Fenster M25. (3) Ist in der Wandler in der richtigen Richtung montiert? (4) Ist der Verschleiß im Rohr zu groß? Liegen andere schlechte Bedingungen vor? 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 12 Anzeige der Energierate (momentane Wärme) und absolute Energie (Wärme) Anzeige der Temperaturen T1 (Eingang) und T2 (Ausgang) Anzeige der analogen Eingänge (AI 3/ AI 4), aktueller Wert und die entsprechende Temperatur/ Druck/ Flüssigkeitsstand Anzeige aller Fehlercodes Anzeige des heutigen NET Stroms 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 13 „Andere“ in Fenster M20 gewählt wurde) Eingabe der Viskosität von nicht- standardisierten Flüssigkeiten (nur erforderlich, wenn „Andere“ im Fenster M20 gewählt wurde) Eingabe des Wandlers. Es stehen 22 Varianten zur Verfügung: Standard M (mittlere Größe) Einsetz- Ausführung C 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 14 Dies basiert darauf, dass in den meisten Fällen der Wandler immer noch ein Signal, wenn auch kleiner, empfängt, obwohl das Rohr leer ist. Der Durchflussmesser würde normalen Betrieb anzeigen, obwohl dies nicht korrekt ist. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 15 Null- Kalibrierung/ Null- Punkt Einrichtung. Stellen Sie sicher, dass während der Einrichtung die Flüssigkeit im Rohr sich nicht im Fließen befindet. Löschen Sie den Nullpunkt und stellen Sie den verfestigten Nullpunkt wieder her. Stellen Sie eine Durchströmung her. Normalerweise soll der Wert 0 sein. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 16 Setzen Sie den entsprechenden Wert, der zu 4 mA oder 0 mA Ausgangsstrom gehört (4 mA oder 0 mA wird in Fenster M55 eingestellt) 20 mA Ausgangswert Setzen Sie den entsprechenden Wert, der zu 20 mA Ausgangsstrom gehört 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 17 Betriebszeit. Sie kann durch Drücken der ENT Taste gelöscht werden. Anschließend wählen Sie YES. Einstellung der unteren Grenze der Fließrate für den Alarm#1. Wenn die Fließrate unterhalb des eingestellten Wertes ist, wird Alarm#1 ausgelöst. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 18 Widerstand verbunden werden. Wenn der OCT Schaltkreis geschlossen ist, wird Strom gezogen. Der maximale Stromwert sollte nicht über 100 mA liegen. Achtung: die maximale Spannung am OCT darf nicht über 80 V liegen. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 19 20:00 Uhr bis 6:00 Uhr übersteigt, und dies jeden Tag. M51 Startzeit = 20:00:00 M51 Intervall =10:00:00 M51 log Zeit = 9999 (bedeutet immer) M80 gewähltes Element #9 M81 Eingang 100 (Einheit wird in Fenster M30, M31, M32 festgelegt) 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 20 Wert in einem Bereich von 100 ±3% liegen. Wenn nicht, müssen die Parameter und die Einbauten überprüft werden. Anzeige der voraussichtlichen Schallgeschwindigkeit. Wenn dieser Wert offensichtlich von der aktuellen Schallgeschwindigkeit abweicht, müssen die Rohr- Parameter und die eingebauten Wandler überprüft werden. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 21 Anzeige des gesamten Jahresdurchflusses (nur für zurückliegende Zeiten) Anzeige der Stillstandszeiten in Sekunden. Die Ausfallzeiten beinhalten ebenfalls das Ausschalten, wenn die Batterie eingesetzt wird. Passwortgeschützter Eingang, um den Nullpunkt festzulegen Einstellung des Grenzwertes für den Q Wert. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 22 Temperatur Kalibrierung bei 50 ℃ Temperatur Kalibrierung bei 84.5 ℃ Anmerkung: 1. Fenster in rot sind neu gegenüber der alten Version. 2. Fenster in blau betreffen die Energie 3. Der „term totalizer“ wird auch „accumulator“ genannt. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 23: Tipps Und Tricks

    Gehen Sie in Fenster M33, um den geeigneten Zähler auszuwählen. Stellen Sie sicher, dass der Impuls richtig beschleunigt. Er sollte weder zu schnell noch zu langsam sein. Eine Geschwindigkeit, die einen Impuls in mehreren Sekunden oder Minuten erzeugt, ist sinnvoll. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 24 Durchflussmesser jede ungültige Werteansammlung annulliert, wenn dieser Nullschnitt unterschritten wird. Die Standardeinstellung liegt bei 0.03 m/s. Dieser Wert beeinflusst die Messung des Durchflusses nicht, wenn der Durchfluss größer als der untere Grenzwert ist. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 25 Sie den 20 - 4 - 20 mA Modus im Fenster M55 wählen. Geben Sie 500 in Fenster M56 und 1000 in Fenster M57 ein. Wenn die Fließrichtung ein Kriterium ist, können Sie den 0 – 4 – 20 mA Modus in Fenster M55 wählen. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 26 4.15 Wie wird der Frequenzausgang verwendet? Es gibt einen Frequenzausgang in allen S 460 Durchflussmessern. Diese Frequenzsignal stellt die Fließrate dar und wird zur Verbindung zu anderen Instrumenten verwendet. Der Frequenzausgang kann komplett vom Anwender konfiguriert werden. Grundsätzlich sollten vier Parameter für eine Einstellung konfiguriert werden.
  • Seite 27 (3) Geben Sie die untere Grenze der Fließrate von 600 in Fenster M75 ein. (4) Geben Sie die obere Grenze der Fließrate von 1000 in Fenster M76 ein. (5) Wählen Sie '6. Alarm #1' in Fenster M78 (6) Wählen Sie '6. Alarm #1' in Fenster M79. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 28 Gehen Sie in Fenster M72, drücken die ENT Taste und wählen dann YES, um die Uhr zurückzusetzen. 4.23 Wie wird der manuelle Zähler verwendet? Im Fenster M38 befindet sich der manuelle Zähler. Drücken Sie die ENT Taste zum Starten und Stoppen des Zählers. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 29 4.25 Wie werden die ESN und andere kleinere Details überprüft? Jeder Durchflussmesser S 460 verwendet eine einzige ESN zur Identifizierung des Messgerätes. Die ESN ist eine 8- stellige Zahl, die Informationen über die Version und das Herstellungsdatum beinhaltet. Der Anwender kann die ESN ebenfalls für das Gerätemanagement verwenden.
  • Seite 30 Batteriewechsel nicht verloren. 4.33 Wie werden die Parameter gesichert? Es gibt drei Arten von Parametern bei dem Durchflussmesser S 460: 1) aktuelle Parameter: Diese Parameter werden im RAM gespeichert. Diese gehen verloren, sobald die Versorgung unterbrochen oder die Batterie getauscht wird.
  • Seite 31 /h, 1.0) ist der sogenannte maximale Änderungspunkt. Dieser Datensatz wird verwendet, um einen entsprechenden Korrekturfaktor zu generieren, wenn der am Gerät angezeigte Wert über 50.56 m /h liegt. Daraus ergeben sich die folgenden Datensätze, der Größe nach sortiert: 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 32 Diese Vorgehensweise ist sehr kompliziert und sollte vermieden werden. 4.37 Wie werden die regelmäßig benötigten Rohr- Parameter geladen und gesichert? Mit Fenster M27 können die Parameter (bis zu 9 Parameter) auf und von dem internen Speicher geladen werden. 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
  • Seite 33: Fehlerbehebung

    Fehlerbehebung Fehlerhaftes Einschalten und Gegenmaßnahmen Der Durchflussmesser S 460 bietet eine automatische Einschaltdiagnose für Hardware- Probleme. Wenn eine der folgenden Mitteilungen auf dem Display erscheint, sollten Gegenmaßnahmen ergriffen werden. Fehlermeldung Grund Gegenmaßnahmen ROM Testing Error (1) wiederholtes Einschalten Problem mit der Software...
  • Seite 34 Fehlermeldung und Gegenmaßnahmen Der Durchflussmesser S 460 zeigt in den Fenster M00, M01, M02,, M03, M90 und M08 in der rechten unteren Ecke die Fehlermeldungen an. Diese besteht aus einem einzigen Buchstaben. Fehler- Folgende Meldung wird in Gründe Gegenmaßnahmen meldung...
  • Seite 35 ANTS Technology & Consulting B.V. Cruysbergstraat 9 Kontakt 5954BJ Beesel Nederland  Beratung  Verkauf Tel: +31 (0) 77 767 6276  Kundendienst Fax: +31 (0) 77 767 6276  Schulungen Email: info@ants-perslucht.nl Website: http://www.ants-druckluft.de 0970 0067 S 460 Durchflussmesser, V2.0 07.04.15...
