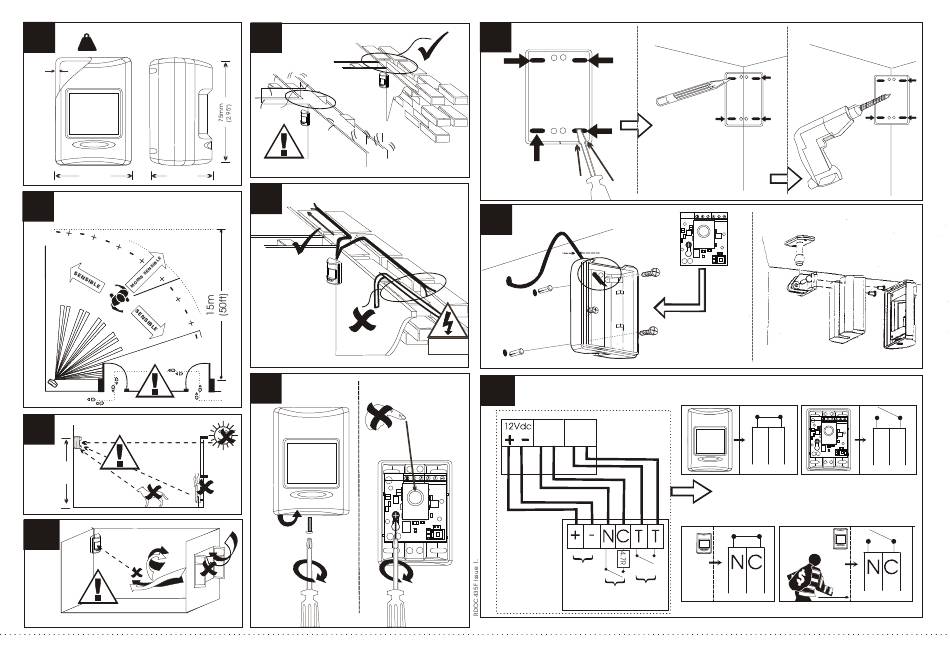

Caract ristiques Physiques
é
1
= 72g (2.54 oz) sans rotule
Kg
3mm
(0.12")
52mm
44mm
(1.73")
(2.0")
Zone de Couveture (Plan horizontal).
2
2
La sensibilit de d tection varie en fonction du
é
é
sens de d lacement de l'intrus.
é
o
90
Intrus
Attention aux zones masqu
Evitez les sources possibles de fausses alarmes.
3
1.8 - 2.4m
(6 - 10ft)
4
Evitez les courants d'air.
Fixez le d tecteur sur des structures stables.
é
5
Garantissez vous des vibrations.
6
Le c ble ne doit pas cheminer
â
à
proximit des
c bles secteur.
â
7
Ne pas toucher au capteur
D vissez et tez
é
ô
pyro- lectrique.
é
le couvercle.
ée
s
8
Choisissez et percez 2 trous
ad quats pour la fixation.
é
é
9
Entrez le c ble et vissez le
â
bo tier au support.
î
c ble
â
230V
10
Sch ma de raccordement.
é
ZONE
TAMP
ZONAS
24HR
ZONES
9 - 16Vdc
15mA
@12Vdc
Desserrez et
retirez le
circuit imprim .
é
Faire les rep res de per age sur
è
ç
le mur.
Montage rotule.
=5mm
Repositionnez le
circuit imprim .
é
Fonctionnement de l'autoprotection.
Normal (capot ferm )
T T
Fonctionnement du contact d'alarme
Normal (pas de d tection)
12V
100V
50mA
50mA
Percez les trous de fixations.
Utilisez un foret
de 5mm.
é
En d faut (capot ouvert)
é
T T
é
En alarme (intrus d tect )
é
é
