Einleitung
Diese Anleitung beschreibt die Montage der Gridbox basic / Gridbox komfort, im nachfolgendem „Gridbox" ge-
nannt.
Bitte lesen Sie die nachfolgende Installationsanleitung genau durch und montieren Sie erst danach die Gridbox .
Bitte beachten Sie, dass elektrische Anschlüsse und Installationen ausschließlich von hierfür ausgebildeten Fach-
kräften vorgenommen werden dürfen. Beachten Sie die jeweiligen länderspezifischen Installationsvorschriften.
Selbstverständlich kann unsere Anleitung nicht exakt auf alle speziellen Gegebenheiten eingehen.
Schritt 1:
An den Seiten der Gridbox befinden sich Klebebänder.
Entfernen Sie diese (Abb. 1) und heben Sie den Deckel der Gridbox ab.
Entnehmen Sie die die innenliegende Dokumentation und die Kunststoff-
schrauben.
Schritt 2:
Durchbohren Sie die auf Abb. 2 markierten ovalen Bohrlöcher.
Befestigen Sie die Gridbox mit 4 Schrauben (<=ø 5 mm) an der Wand
(nicht im Lieferumfang enthalten).
Setzen Sie die weißen Kunststoffabdeckungen auf jeden Schraubenkopf.
Achten Sie bei der Montage darauf, dass an den Befestigungspunkten
keine Feuchtigkeit eindringen kann bzw. dichten Sie diese wasserdicht ab.
Schritt 3:
Setzen Sie den Deckel wieder auf die Gridbox.
Öffnen Sie die Schutzabdeckung und befestigen Sie den Deckel mittels der
vier Kunststoffschrauben in jeder Ecke (Abb. 3).
WARNUNG
Alle elektrischen Anschlüsse müssen vor dem Anschlie-
ßen trocken sein und dies während des gesamten Instal-
lationsverfahrens bleiben.
SUNSET Energietechnik GmbH · Industriestr. 8 - 22 · 91325 Adelsdorf ·
Tel. ++49 / (0)9195 - 94 94 -0 · Fax ++49 / (0)9195 - 94 94 -690 · Email: info@sunset-solar.com
PRODUKTION | IMPORT | GROSSHANDEL | PROJEKTIERUNG | ENGINEERING
INNOVATIVE ENERGIESYSTEME
Installationsanleitung

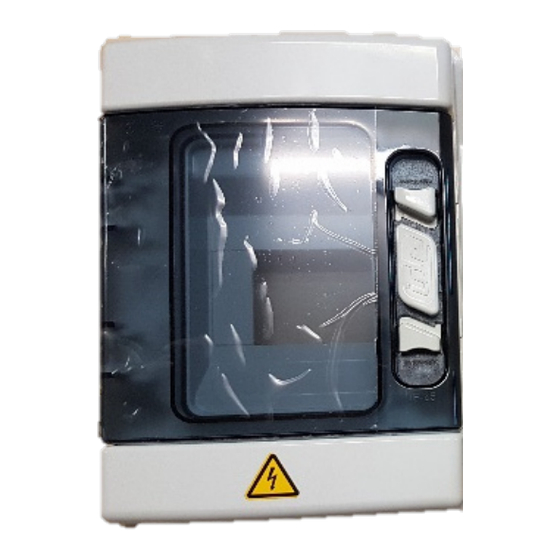

Gridbox basic
Gridbox komfort
Art.-Nr. 29022
Art.-Nr. 29031
→
Stand: 02/2020
←
Abb. 1
Abb. 2
Abb. 3
