Vimar by-me 01400 Bedienungsanleitung

01400
Alimentatore con uscita 29 V d.c. 400 mA, alimen-
tazione 230 V~ 50/60 Hz, con bobina di disaccop-
piamento, installazione su guida DIN (60715 TH35)
occupa 2 moduli da 17,5 mm.
Alimentatore con bobina di disaccoppiamento. In ogni linea
possono essere installati un massimo di 2 alimentatori.
CARATTERISTICHE.
• Alimentazione: 230 V~ 50/60 Hz
• Consumo: 150 mA
• Potenza dissipata: 4 W
• Tensione di uscita BUS: 29 V d.c. (SELV) con bobina di disac-
coppiamento
• Tensione di uscita AUX: 29 V d.c. (SELV)
• Corrente max totale in uscita: 400 mA (I
• Led bicolore verde/rosso
• Temperatura di funzionamento: -5 °C - +45 °C (da interno)
• 2 moduli da 17,5 mm; installazione su centralini dotati di
guida DIN (60715 TH35)
• Simbolo per la CLASSE II
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata da personale qualificato
con l'osservanza delle disposizioni regolanti l'installazione del
materiale elettrico in vigore nel paese dove i prodotti sono
installati. Garantire delle distanze minime attorno all'apparec-
chio in modo che vi sia una sufficiente ventilazione.
L'apparecchio non deve essere sottoposto a stillicidio o a
spruzzi d'acqua.
ATTENZIONE: Per evitare di ferirsi, l'apparecchio deve essere
assicurato alla parete secondo quanto indicato nelle istruzioni
di installazione. A monte dell'alimentatore, deve essere instal-
lato un interruttore di tipo bipolare facilmente accessibile con
separazione tra i contatti di almeno 3 mm.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC.
Norme EN 60065, EN 61000-6-3, EN 50130-4, EN 50491.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto
potrebbe contenere tracce di piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o
sulla sua confezione indica che il prodotto alla fine della propria vita
utile deve essere raccolto separatamente dagli altri rifiuti. L'utente
dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli
idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici
ed elettronici. In alternativa alla gestione autonoma, è possibile con-
segnare gratuitamente l'apparecchiatura che si desidera smaltire al
distributore, al momento dell'acquisto di una nuova apparecchiatura
di tipo equivalente. Presso i distributori di prodotti elettronici con su-
perficie di vendita di almeno 400 m è inoltre possibile consegnare
2
gratuitamente, senza obbligo di acquisto, i prodotti elettronici da
smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta dif-
ferenziata per l'avvio successivo dell'apparecchiatura dismessa al
riciclaggio, al trattamento e allo smaltimento ambientalmente com-
patibile contribuisce ad evitare possibili effetti negativi sull'ambiente
e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è
composta l'apparecchiatura.

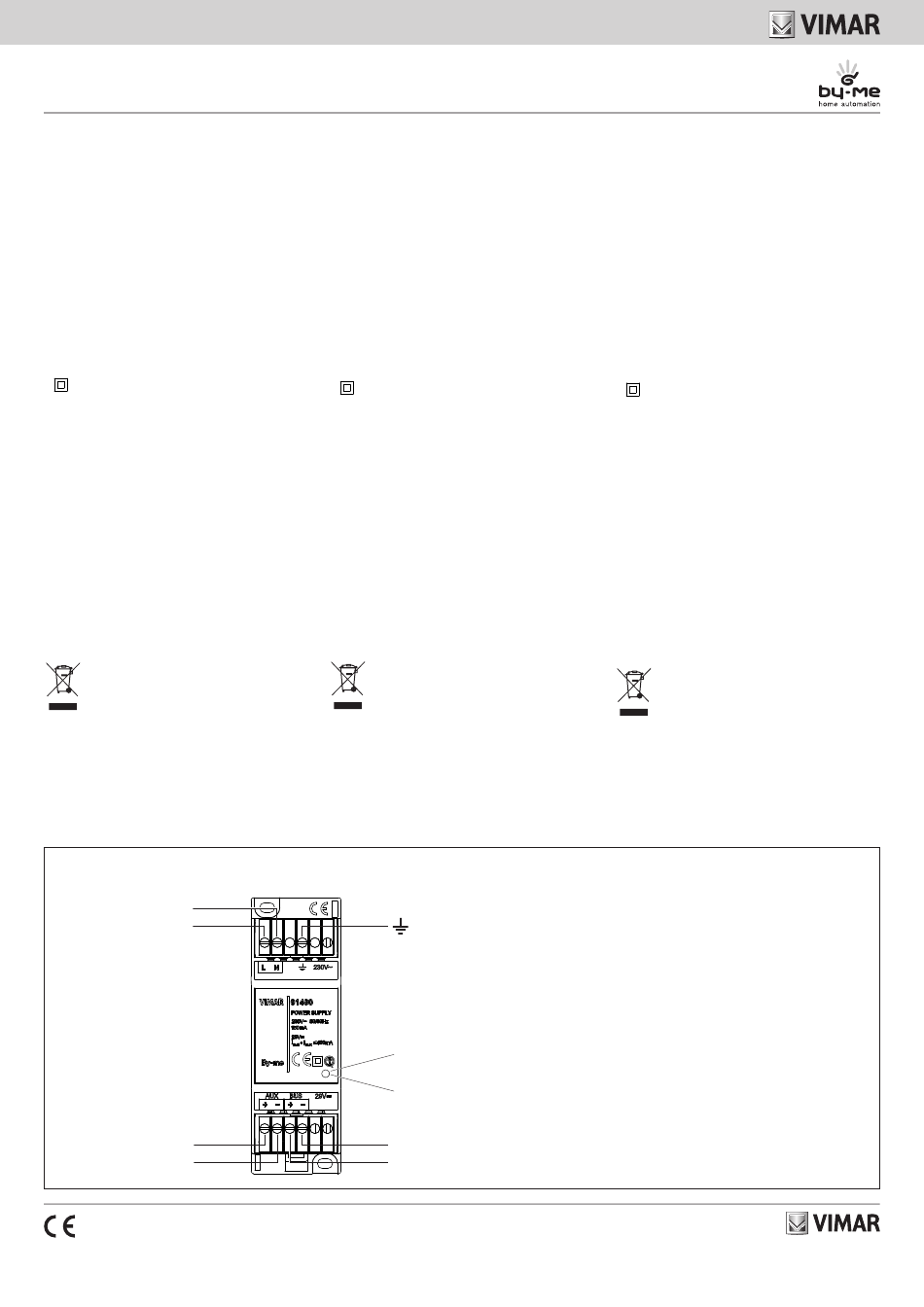

VISTA FRONTALE E COLLEGAMENTI - FRONT VIEW AND CONNECTIONS - VUE FRONTALE ET CONNEXIONS.
230 V~
29 V
AUX
49400588A0 07 1909
Power unit with output 29 V d.c. 400 mA, power
supply 230 V~ 50/60 Hz, with decoupling coil,
installation on DIN rails (60715 TH35), occupies 2
modules size 17.5 mm.
Power unit with decoupling coil.
At most 2 power units can be installed on each line.
CHARACTERISTICS.
• Power: 230 V~ 50/60 Hz
• Consumption: 150 mA
• Dissipated power: 4 W
• BUS output voltage: 29 V d.c. (SELV) with decoupling coil
• AUX output voltage: 29 V d.c. (SELV)
• Total max output current: 400 mA (I
+ I )
BUS AUX
• Two-colour LED green/red
• Operating temperature: -5 °C - +45 °C (from inside)
• 2 modules size 17.5 mm; installation on consumer units with
DIN rails (60715 TH35)
• Class II symbol
INSTALLATION RULES.
Installation should be carried out by qualified personnel in com-
pliance with the current regulations regarding the installation
of electrical equipment in the country where the products are
installed. Ensure clearance around the appliance so there is
sufficient ventilation.
There must be no dripping or splashes of water on the
appliance.
WARNING: To prevent injury, the appliance must be secured to
the wall as described in the installation instructions.
Above the power supply there must be a bipolar circuit breaker
that is easily accessible with a contact gap of at least 3 mm.
CONFORMITY.
LV directive. EMC directive.
Standards EN 60065, EN 61000-6-3, EN 50130-4, EN 50491.
REACH (EU) Regulation no. 1907/2006 – Art.33. The product
may contain traces of lead.
WEEE - Information for users
If the crossed-out bin symbol appears on the equipment or
packaging, this means the product must not be included with
other general waste at the end of its working life. The user
must take the worn product to a sorted waste center, or re-
turn it to the retailer when purchasing a new one. Products for
disposal can be consigned free of charge (without any new
purchase obligation) to retailers with a sales area of at least
400 m 2
waste collection for the environmentally friendly disposal of
the used device, or its subsequent recycling, helps avoid the
potential negative effects on the environment and people's
health, and encourages the re-use and/or recycling of the
construction materials.
29 V
BUS
+ I )
BUS AUX
, if they measure less than 25 cm. An efficient sorted
Verde: Tensione di rete • Green: Mains voltage • Vert: Tension de réseau
Rosso: Sovraccarico • Red: Overload • Rouge: Surcharge
Alimentateur avec sortie 29 V c.c. 400 mA, alimen-
tation 230 V~ 50/60 Hz, avec bobine de découpla-
ge, installation sur rail DIN (60715 TH35), occupe 2
modules de 17,5 mm.
Alimentateur avec bobine de découplage. Dans chaque ligne, 2
alimentateurs maximum peuvent être installés.
CARACTÉRISTIQUES.
• Alimentation: 230 V~ 50/60 Hz
• Consommation: 150 mA
• Puissance dissipée: 4 W
• Tension de sortie BUS: 29 V avec bobine de découplage
• Tension de sortie AUX: 29 V c.c.
• Courant maxi. total en sortie: 400 mA (I
• Led bicolore vert/rouge
• Température de fonctionnement: -5 °C - +45 °C (d'intérieur)
• 2 modules de 17,5 mm; installation sur coffrets avec rail DIN
(60715 TH35)
• Symbole classe II
RÈGLES D'INSTALLATION.
L'installation doit être confiée à des personnel qualifiés et
exécutée conformément aux dispositions qui régissent l'instal-
lation du matériel électrique en vigueur dans le pays concerné.
Garantir des distances minimums autour de l'appareil pour
obtenir une ventilation suffisante. L'appareil ne doit pas être
soumis à un suintement ou des éclabous sures d'eau.
ATTENTION: Pour éviter toute blessure, l'appareil doit être
assuré au mur selon les instructions d'installation.
En amont de l'alimentateur, installer un interrupteur de type
bipolaire facilement accessible avec séparation des contact
d'au moins 3 mm.
CONFORMITÉ AUX NORMES.
Directive BT. Directive EMC.
Normes EN 60065, EN 61000-6-3, EN 50130-4, EN 50491.
Règlement REACH (EU) n° 1907/2006 – art.33. Le produit
pourrait contenir des traces de plomb.
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur l'appareil ou
l'emballage, indique que le produit en fin de vie doit être collecté
séparément des autres déchets. Au terme de la durée de vie du
produit, l'utilisateur devra se charger de le remettre à un centre de
collecte séparée ou bien au revendeur lors de l'achat d'un nouveau
produit. Il est possible de remettre gratuitement, sans obligation
d'achat, les produits à éliminer de dimensions inférieures à 25 cm
aux revendeurs dont la surface de vente est d'au moins 400 m
La collecte séparée appropriée pour l'envoi successif de l'appa-
reil en fin de vie au recyclage, au traitement et à l'élimination dans
le respect de l'environnement contribue à éviter les effets négatifs
sur l'environnement et sur la santé et favorise le réemploi et/ou le
recyclage des matériaux dont l'appareil est composé.
36063 Marostica VI - Italy
+ I )
BUS AUX
.
2
Viale Vicenza, 14
www.vimar.com
