Max Stripmax RGBW Gebrauchsanweisung

Stripmax RGBW – Gebrauchsanweisung
• Der Stripmax RGBW-Controller kann alle Arten von 12 bis
24 V DC LED-Streifen mit bis zu 4 Kanälen steuern.
• Für einen optimalen Betrieb schließen Sie bitte nur einen
einzigen LED-Streifen an den Controller an.
• Lediglich zur Konfiguration des Stripmax RGBW-Controllers ist ein
extern angeschlossener Taster erforderlich.
• Der Stripmax RGBW-Controller wird über die 12 bzw. 24 V DC-
Spannung des LED-Streifens betrieben.
• Der vom Stripmax RGBW-Controller gelieferte Maximalstrom
kann bis zu 2 A pro Kanal erreichen.
Verdrahtung und Konfigurationdes Stripmax RGBW-
Controllers
Um ein gutes Dimmen der LEDs zu erreichen, müssen folgende
Arbeitsschritte sorgfältig befolgt werden:

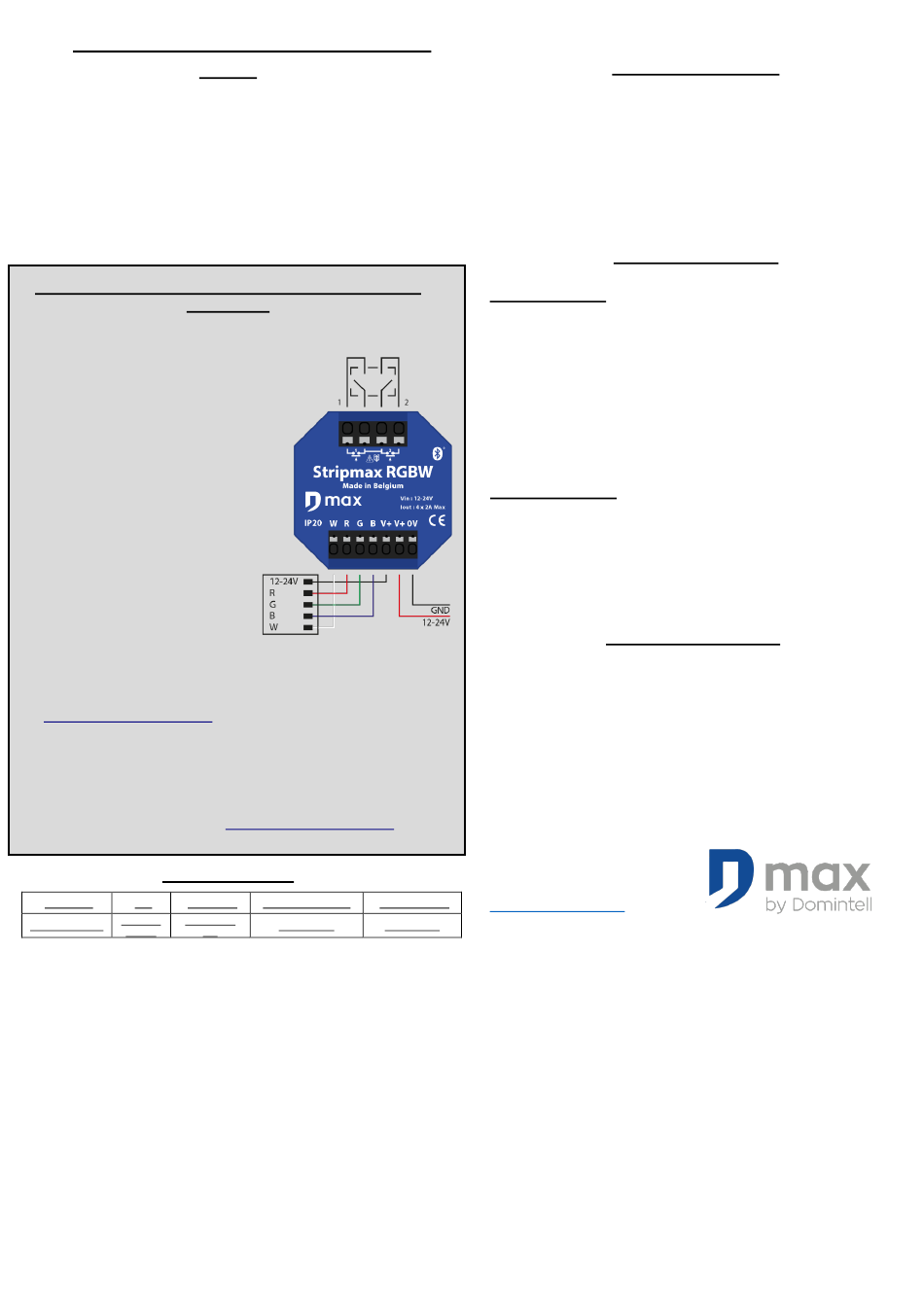

Schließen Sie den Stripmax
1.
RGBW-Controller gem.
vorliegenden Schema
(trennen Sie dabei zuerst die 230
V AC-Stromversorgung
Gerät).
Die verschiedenen Modi des
2.
Stripmax RGBW-Moduls können
mit der Dmax-App ausgewählt
werden, die kostenlos über
Google Play oder im Apple App-
Store heruntergeladen werden
kann. Führen Sie nach dem
Wiedereinschalten der 12 bzw.
24 V DC-Stromversorgung einen
Scan durch und folgen Sie dann
dem Authentifizierungsvorgang,
um den entsprechenden
Stripmax RGBW-Controller zu
installieren. Ausführliche
Informationen zur App finden Sie
in der Bedienungsanleitung unter:
www.dmaxbydomintell.com
Schließen Sie den LED-Streifen fachgerecht an. Sollte ein Taster
3.
verwendet werden, so ist die Taste #1 (links) zum Steuern der 3
Kanäle (RGB) und die Taste #2 (rechts) zum Steuern des W-
Kanals vorge-sehen.
Falls Sie Fragen haben, lesen Sie die ausführliche Version der
Gebrauchsanweisung unter:
wenden Sie sich an Ihren Lieferanten.
Technische Daten
Artikel-Nr. Typ Spannung
Stripmax 12 bis 24 V
5425014390247
RBBW
• Betriebsbedingungen: 12 bis 24 V DC
Umgebungstemperatur: -10 °C bis +40 °C
•
• Maximaler Anschlussquerschnitt pro Kontakt: 1,5 mm²
Physikalische Schutzvorrichtung:
•
Trennschalter gegen kurzzeitige Überhitzung
Eine Überschreitung des max. Ausgangsstroms (2 A pro Kanal)
•
kann Funktionsstörungen oder sogar irreversible Schäden am
Stripmax RGBW-Controller verursachen.
• Schutzart: IP 20
DE_20190709
Vorwort
dem
an
vom
www.dmaxbydomintell.com
Ausgangsleistung
max. 4 x 2 A
DC
1x selbstrückstellender
Halogenfrei, RoHS
•
Lagerbedingungen: Temperatur -25 °C / +70 °C | relative
•
Luftfeuchtigkeit < 75 %
• Für eine sichere Installation darf das Gerät nur von einer
Elektrofachkraft montiert werden.
Das Gerät darf in keinem Fall geöffnet werden (Garantieverlust).
•
Das Gerät darf nur in einem trockenen Raum installiert werden,
•
der für IP 20-Geräte kompatibel ist.
• Während der Montage und Demontage muss das Gerät von der
Stromversorgung getrennt sein.
Taste #1 (links):
Bei einem LANGEN DRUCK (> 0,4 s) auf diese Taste: Die RGB-
Kanäle werden eingeschaltet (wenn sie ausgeschaltet waren) und
die Kombination aus den drei Kanälen ändert sich Wird die Taste
loslassen, stoppt der Stripmax RGBW-Controller und behält die
eingestellte Farbe.
Bei einem KURZEN DRUCK (< 0,4 s) auf diese Taste: Der Stripmax
RGBW-Controller startet den Farbzyklus. Die Dauer eines Zyklus
kann in den App-Einstellungen festgelegt werden.
Taste #2 (rechts):
Bei einem LANGEN DRUCK (> 0,4 s) auf diese Taste: Der W-Kanal
schaltet sich ein (wenn er ausge-schaltet war) und die
Dimmgeschwindigkeit bewegt sich zwischen dem Minimal- und
dem Maximal-Pegel; (100 % = maximale Leistung) langsam auf
bzw. ab. Die Letzte Einstellung wird durch Loslassen der Taste
gehalten.
Der Stripmax RGBW-Controller entspricht den folgenden Richtlinien
und Normen:
Richtlinien
RED-richtlinie : 2014/53/UE
EG-richtlinie: 2014/30/UE
Norm
EN 60669-2-1: 2004 + A1: 2009 +A12: 2010
oder
Der Stripmax RGBW-Controller
Wird in Belgien hergestellt von:
Domintell S.A.
dmaxbydomintell.com
Abmessungen
45 x 45 x 18
Sicherheit und Umwelt
Drucktastensteuerung
Richtlinien und Normen
