Notice de mise en service
Compteur électronique à afficheur
CTR24L - 2514
1.1 Instructions de sécurité et
avertissements
N'utiliser ces afficheurs que
– de manière conforme à leur
!
destination
– s'ils sont techniquement en
parfait état
– en respectant les instructions
d'utilisation et les instructions
générales de sécurité.
1.2 Instructions générales de sécurité
1. Avant tout travail d'installation ou de mainte-
nance, s'assurer que l'alimentation de l'affi-
cheur digital est coupée.
2. N'utiliser cet afficheur que de manière confor-
me à sa destination:
Il doit être techniquement en parfait état.
Respecter les instructions d'utilisation et les
instructions générales de sécurité.
3. Tenir compte des réglementations spécifiques
au pays et à l'utilisateur.
4. L'afficheur digital ne convient pas pour des
zones présentant des risques d'explosion, ni
dans les domaines d'utilisation exclus par la
norme EN 61010 Partie 1.
5. L'afficheur digital ne doit être utilisé que s'il a
été encastré dans les règles de l'art, confor-
mément au chapitre "Caractéristiques tech-
niques générales".
1.3 Utilisation conforme
L'afficheur digital ne peut être utilisé qu'en tant
qu'appareil encastré. Ce produit trouve son appli-
cation dans les process industriels et les com-
mandes, dans le domaine des chaînes de fabrica-
tion des industries du métal, du bois, des matières
plastiques, du papier, du verre, du textile, etc.
Les surtensions aux bornes de l'afficheur digital
doivent être limitées aux valeurs de la catégorie de
surtension II.
Si l'afficheur digital est mis en oeuvre pour la sur-
veillance de machines ou de process où, en cas
de panne ou d'une erreur de manipulation de l'ap-
pareil, peuvent apparaître des risques de dom-
mages à la machine ou d'accidents pour les opé-
rateurs, il vous appartient de prendre les mesures
de sécurité appropriées.
1.4 Description

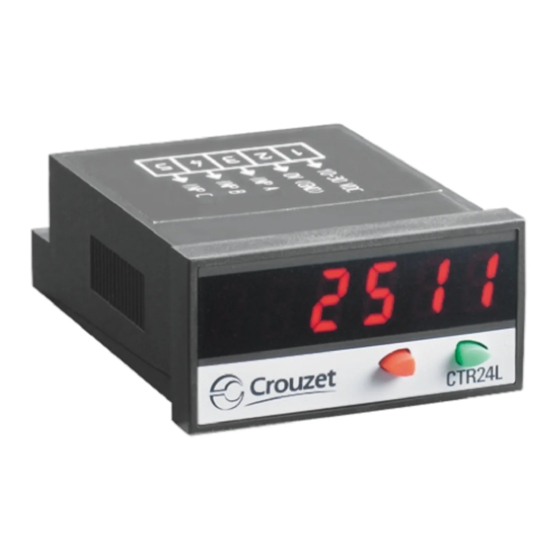

Le CTR24L-2514 est un compteur à affichage
avec 2 plages de totalisation.
2. Réglage des paramètres de
fonctionnement
a. Presser les deux touches de la face avant et
mettre l'appareil sous tension, ou, l'appareil
étant sous tension, presser les deux touches
pendant 5 s.

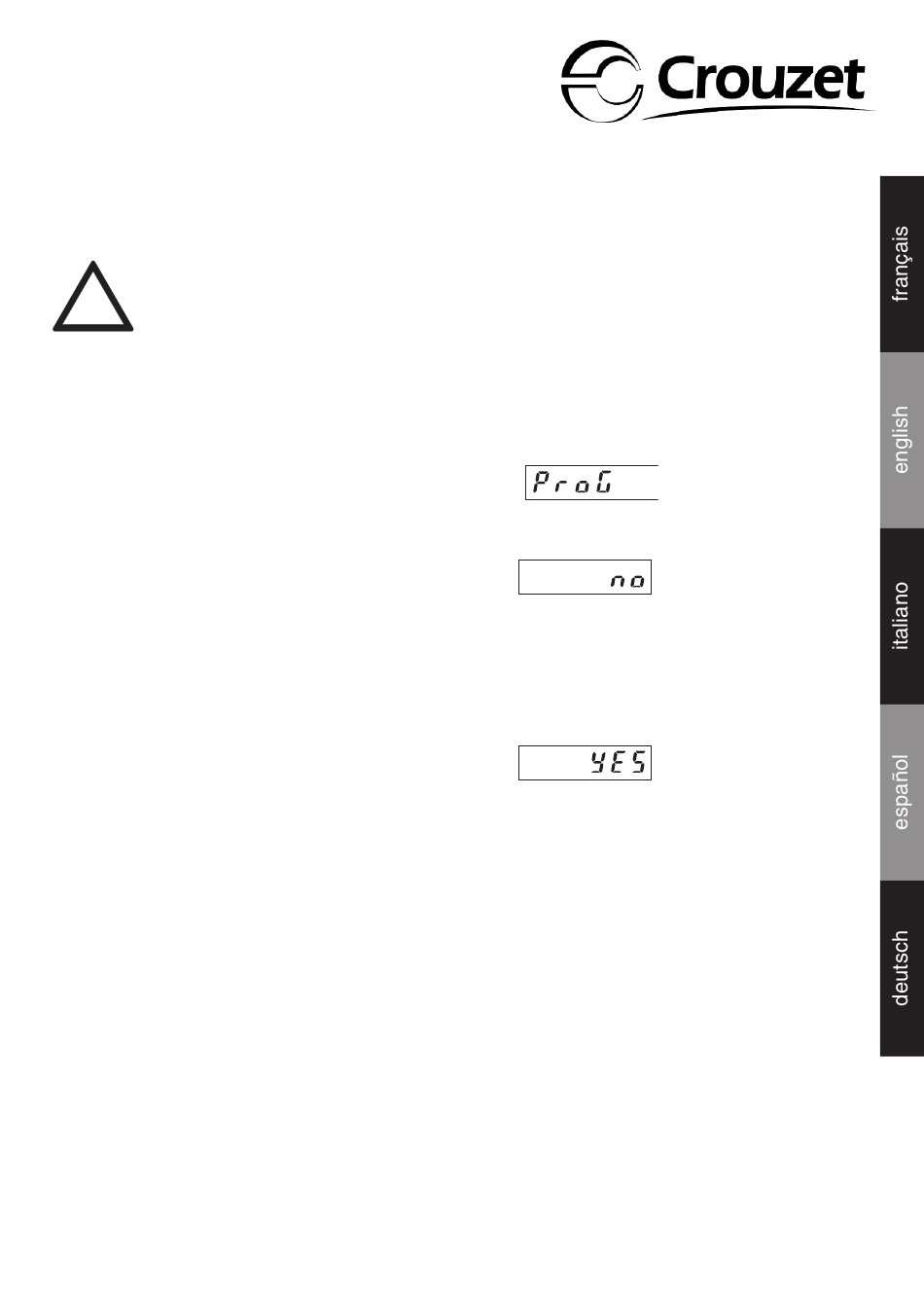

b. Sur l'affichage apparaît le message
c. Dès que les touches sont relâchées,
l'affichage indique
c1.Maintenir la touche de gauche pressée,
puis presser la touche de droite, pour inter-
rompre l'opération de programmation.
c2. Presser la touche de droite pour que
l'affichage indique
d. Maintenir la touche de gauche pressée,
puis presser la touche de droite, pour appeler
le premier paramètre.
e. Dès relâchement des touches apparaît, par
périodes d'une seconde, le titre du menu et
sa programmation actuelle. Presser une
touche : l'affichage cesse d'alterner et n'in-
dique plus que le réglage du point du menu.
f. Une impulsion sur la touche de droite permet
de passer à la valeur suivante du paramètre
en cours de réglage.
Pour introduire des valeurs numériques (p. ex.
lors du réglage du facteur), sélectionner d'abord
la décade à l'aide de la touche de gauche, puis
régler sa valeur à l'aide de la touche de droite.
g. Pour passer au paramètre suivant du menu,
maintenir la touche de gauche pressée et
presser la touche de droite.
.
