Bedienungsanleitung

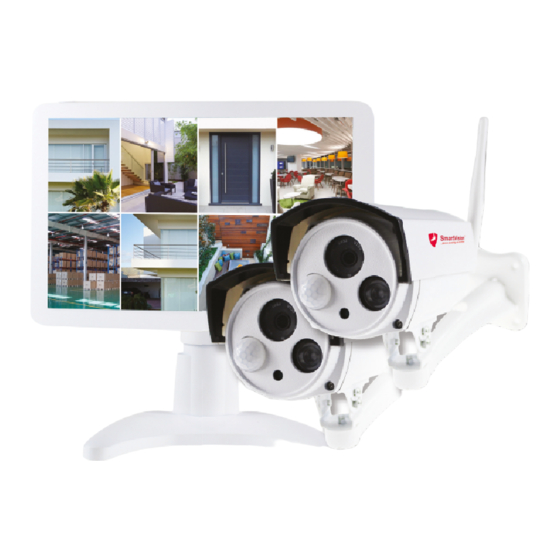

Artikel-Nr.: SmartVision VF-Kit-1TB

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für EPS SmartVision VF-Kit-1TB

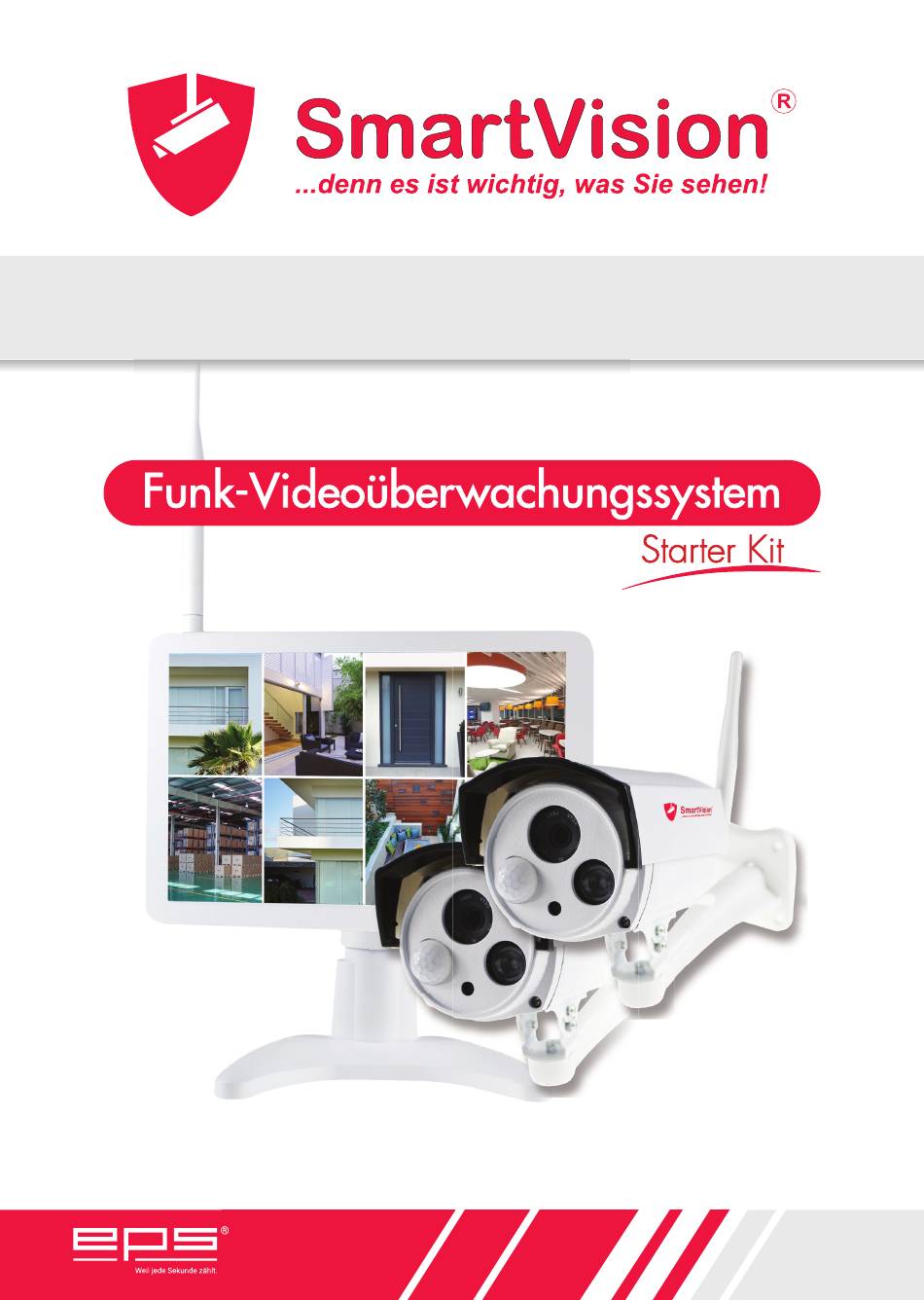

  • Seite 1 Bedienungsanleitung Artikel-Nr.: SmartVision VF-Kit-1TB...
  • Seite 2: Verpackungsinhalt

    1 Überblick erkläruNg Vielen Dank für den Kauf unseres Produktes. Bei Fragen oder Problemen kontaktieren Sie bitte Ihren autorisierten SmartVison Systempartner. Dieses Benutzerhandbuch ist für das SmartVison Funk- ® ® Videoüberwachungssystem Starter Kit. Eventuell sind in diesem Benutzerhandbuch einige Darstellungen enthalten, z.B. bezüglich Technolo- gien, Produktfunktionen oder Einsatzbereiche, die nicht den tatsächlichen Gegebenheiten entsprechen.
  • Seite 3 3 Aufbau MoNitor uNd recorder NVr   1 1  1  2  3  5  6  7  8  9 Nr. BeZeichNuNg FuNktioN Auto-taste Passt automatisch die Bildschirmanzeige an. Menü-taste Aktiviert und beendet automatisch die Bildschirmanzeige. < taste Verschiebt das OSD Menü oder verringert einen ausgewählten Wert oder die Lautstärke. >...
  • Seite 4 kAMerA Nr. BeZeichNuNg FuNktioN ir (infrarot) leds Diese Funktion ermöglicht bei schlechten Lichtverhältnissen die Erstellung eines schwarz-weiß Bildes, auch im Dunkeln einsetzbar. (S/W Nachtumschaltung) objektiv Um ein klares und scharfes Bild zu erhalten, halten Sie das Objek- tiv sauber und frei von Hindernissen. Zur Reinigung benutzen Sie eine spezielle Reinigungs-Lösung sowie geeignete Tücher, die in Fotogeschäften erhältlich sind. lichtsensor Erkennt die vorhandenen Lichtverhältnisse und schaltet bei Bedarf die IR LED Strahler ein. kamerahalterung Mit der mitgelieferten Kamerahalterung kann die Kamera an beliebigen stellen am Gebäude angebracht werden.
  • Seite 5: Montage Der Funk-Antennen

    4 Systemdiagramm dc12V/1A Ac steckdose  4  5 dc12V/2A Ac steckdose  6  1  2 router  3 rJ45 kabel internet usB Maus computer smartphone smartphone Verbinden Sie die USB Maus mit dem USB Anschluss. 2. Stellen Sie die Stromversorgung her und schließen das 12 V Netzteil an dem NVR / Monitor an. Stecken Sie das Netzteil in eine freie 230 V Steckdose. Stellen Sie eine Stromversorgung der Kameras mit den mitgelieferten 12 V Netzteilen her.
  • Seite 6: Installation Einer Festplatte

    6 Installation einer Festplatte Bei dem Artikel VF-kit-1tB ist bereits eine Festplatte werksseitig verbaut und konfiguriert worden. sie können den Abschnitt 6 überspringen. Sollte Ihr Funk-Videoüberwachungssystem dennoch nicht mit einer Festplatte ausgestattet sein, kann diese jederzeit nachgerüstet werden. Verwenden Sie eine vom Hersteller empfohlene Festplatte. Für die lokale Aufzeichnung muss die Festplatte einmalig „manuell“ formatiert werden. 10.1 iNch NVr Entfernen Sie die Schrauben auf der hinteren Schrauben Sie die...
  • Seite 7: Software Betrieb

    8 Software Betrieb hiNZuFügeN, eiNlerNeN eiNer weitereN kAMerA iN dAs FuNk-VideoüBerwAchuNgssYsteM Das Funk-Videoüberwachungskit hat bereits zwei eingelernte und vorinstallierte Kameras integriert. Diese sind werksseitig bereits vorinstalliert. Wenn Sie weitere Kameras zu dem Funk-Videoüberwachungssystem hinzufügen möchten, dann gehen Sie bitte nach den folgenden Schritten vor: dc12V/1A Ac steckdose dc12V/2A Ac steckdose rJ45 kabel usB Maus Verbinden Sie eine neue IP-Funk Überwachungskameras per Netzwerkkabel mit dem Monitor/ Videorecorder NVR. Schließen Sie die Kamera anschließend an das Stromnetz an und warten...
  • Seite 8 Video wiedergABe Klicken Sie mit der rechten Maustaste auf das Hauptmenü „Video Wiedergabe“ wählen Sie   die Kanal Nr. aus wählen Sie den Aufnahmemodus aus Fügen Sie die Anfangs- und Endzeit   im Suchzeitraum ein klicken Sie auf „Suche“, die Aufnahme erscheint als Zeitstrahl zum Start ...
  • Seite 9 VideoseNsor BeweguNgserkeNNuNg Klicken Sie mit der rechten Maustaste auf das Hauptmenü System Einrichtung  Aufnahme Einrichtung wählen Sie „Bewegung“ wählen Sie „Alles“ Klicken Sie auf     „Kopieren zu“  klicken Sie auf „OK“, um die Einstellungen zu speichern. Wählen Sie „Videoerkennung“ aus stellen Sie die Empfindlichkeit nach Bedarf ein ...
  • Seite 10 geNeriereN sie eiNe P2P id ANMerkuNg: Voraussetzung zur Generierung einer P2P ID ist, dass der Funk-Videoüberwachungs- system / NVR mit dem Internet verbunden ist und eine IP Adresse verfügbar ist. VorgANg: Klicken Sie mit der rechten Maustaste auf das Hauptmenü Netzwerk Einrichtung.  Wenn der Benutzer mit dem LAN vertraut ist, besteht kein Erfordernis DHCP zu wählen, um automa- tisch eine IP Adresse zu erhalten. Geben Sie die IP Adresse und DNS Adresse manuell ein, der NVR wird pro Netwzerk eine IP Adresse generieren, die anschließend im Menü...
  • Seite 11 FerNZugriFF / MoBile ANweNduNg Per APP (cVMoreiViewer) gerät hiNZuFügeN Um einen Fernverbindung auf das Funk-Videoüberwachungssystem herzustellen, muss der Monitor/ NVR mit dem Internet verbunden sein. Laden Sie mit Ihrem Smartphone oder Tablett die CVMOREiViewer APP herrunter und gehen Sie wie folgt vor: Anmeldung in der CVMOREiViewer Anwendung. Klicken Sie auf das „+“ Symbol. Fügen Sie Geräte per ID hinzu. Gehen Sie auf die Seite „Geräte bearbeiten“. Sie können die Geräte Bezeichnung ändern. Beachten Sie die Auswahl der Kanal Nummer. „Erfolgreich hinzugefügt“...
  • Seite 12: Störungsbehebung

    9 Spezifizierungen kABellose NVr sPeZiFiZieruNg display gerät Bildschirm 10.1 inch LCD Blickwinkel Horizontal: 170 Grad, Vertikal: 170 Grad AV (audio/video) eingabe Netzwerkvideo Bis zu 8CH IP Kameras AV (audio/video) Ausgabe HDMI Ausgang 1ch, Auflösung, 1024 x 768, 1366 x 768, 1440 x 900, 1920 x 1080 p codec Video Auflösung D1 / 720 P / 960 P Synch-Wiedergabe...
  • Seite 13 iP kAMerA sPeZiFieruNgeN Bild Sensor 1/4° Fortschrittlicher Scan Sensor Signal System PAL / NTSC Auflösung 1280 x 720 Minimum Beleuchtung Farbe: 0.1 Lux; B/W: 0.01 Lux Objektiv f = 4 mm Tag & Nacht Auto / Farbe / BW 3D-DNR Auto Netzwerk Protokoll RJ45/WLAN 802.11b/g/n Allgemeine Angaben Betriebstemperatur -10°C bis +50°C Luftfeuchtigkeit 30 % bis 80 % RH Leistungsaufnahme DC12V/1A Leistungsverbrauch <=6W Größe (L x B x H) 185 x 66 x 66 mm Gewicht...
  • Seite 14 Partner: ® distributor: ePs Vertriebs gmbh Lütke Feld 9 | 48329 Havixbeck Tel. +49 (0)2507 98 75 00 Fax +49 (0)2507 98 75 029 Mail: info@eps-vertrieb.de www.eps-vertrieb.de | www.eps24.de...
