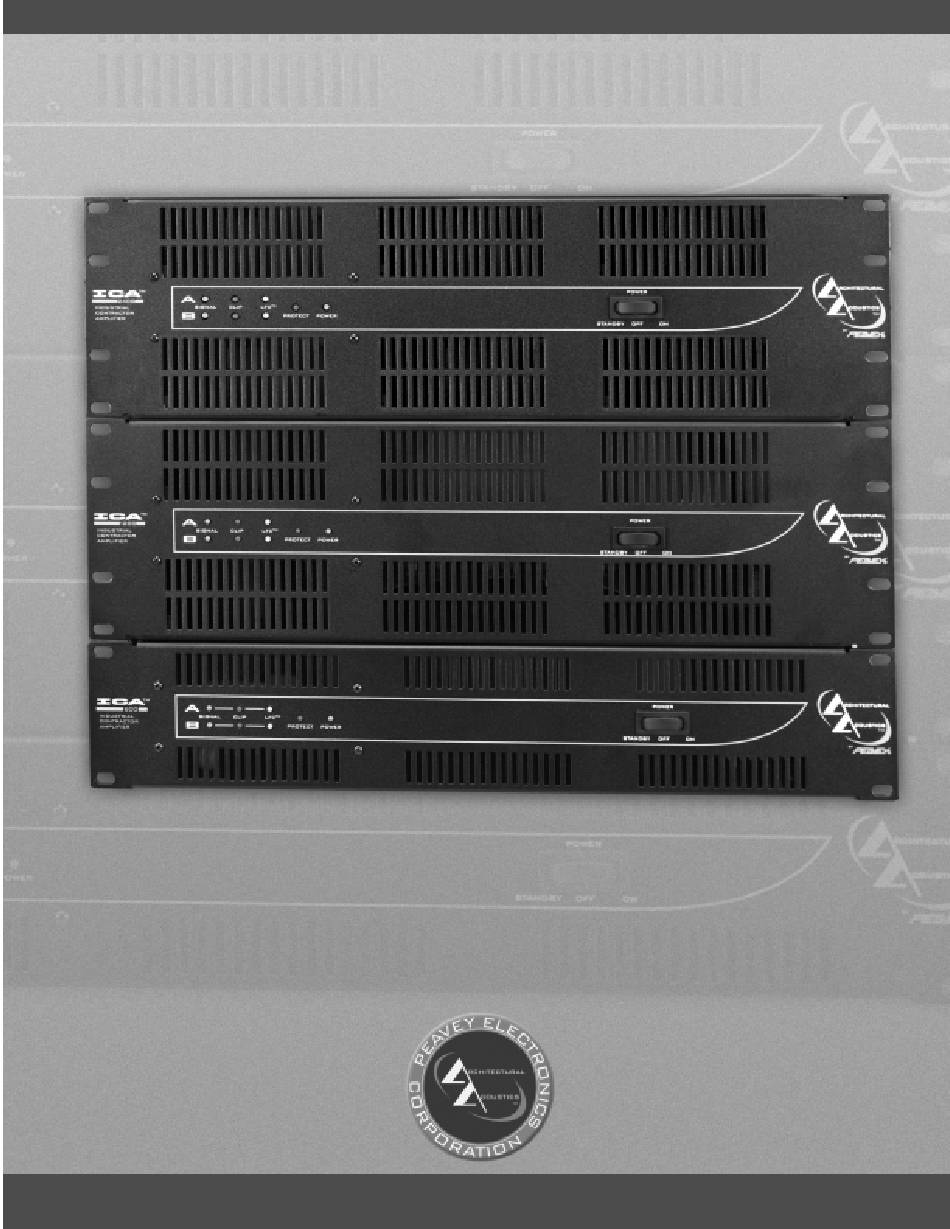

I C A
™
S E R I E S
I N D U S T R I A L C O N T R A C T O R A M P L I F I E R S
O P E R A T I N G G U I D E

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Architectural Acoustics ICA SERIES

  • Seite 1 I C A ™ S E R I E S I N D U S T R I A L C O N T R A C T O R A M P L I F I E R S O P E R A T I N G G U I D E...
  • Seite 2 Intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.

  • Seite 3: Inhaltsverzeichnis

    TABLE OF CONTENTS Page INTRODUCTION ........... . 4 UNPACKING .

  • Seite 4: Introduction

    Peavey Electronics, one of its service centers, or the dealer; use only the original factory packing. INSTALLATION AND MOUNTING ICA Series amplifiers are 2 or 3-rack-space units of 15 3/4" (400 mm) depth that mount in a standard 19" rack. On all amplifiers, front panel mounting holes are provided.

  • Seite 5: Front Panel Features

    FRONT PANEL FEATURES RCHITECTURAL POWER INDUSTRIAL SIGNAL CLIP COUSTICS CONTRACTOR PROTECT POWER AMPLIFIER STANDBY RACK MOUNTING EARS These mounting holes are provided on each front mounting ear. 3-POSITION AC POWER SWITCH A 3-position switch is on the front panel. Sequential remote turn-on capability is a standard feature.

  • Seite 6: Back Panel Features

    ENABLE terminal to the 24 V DC+ terminal. When no voltage is present or the ENABLE connection is opened, the amplifier will switch off. Other ICA Series amplifiers can be “daisy chained” by connecting all 24 V DC+ terminals together, all COMMON terminals together, and...

  • Seite 7: Operation

    HIBERNATION ™ All ICA Series amps feature Hibernation circuitry. Current draw and thermal emissions are at a minimum when the absence of input signal is sensed for more than a minute. Once signal is present, Hibernation instantly restores the amplifier to normal. Current draw specifications while Hibernation is active are included in specifications under Idle Current Draw.
  • Seite 8 “hot”. If an output patch panel is used, all connections must be isolated from each other and from the panel. For ICA Series amplifiers, the minimum nominal load impedance in Bridged Mode is 8 ohms; this is the equivalent of driving both channels at 4 ohms. Driving loads of less than 8 ohms may activate the LFC circuit and may also cause a thermal protect condition.

  • Seite 9: Protection Features

    BRIDGED MODE DIAGRAM RCHITECTURAL COUSTICS INDUSTRIAL CONTRACTOR AMPLIFIER 120 VAC 60 Hz OUTPUT B OUTPUT A 700 WATTS CLASS 2 WIRING CAUTION OUTPUT POWER @ 4 OHMS IS 300 WATTS/CH WARNING: TO REDUCE THE RISK OF FIRE OR ENABLE IN ENABLE OUT ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.

  • Seite 10: Sequential Turn-On / Turn-Off

    12 to 24 volts DC must be applied to the 4-pin plugable terminal on the rear panel. The ENABLE OUT is connected to the ENABLE IN of the next amplifier. ICA Series amplifiers are bussed or “daisy chained” together in parallel and connected to the DC supply by connecting all 24 V DC+ terminals together and all COMMON terminals together.

  • Seite 11: Wire Gauge Chart

    WIRE GAUGE CHART Stranded Power Power Power Cable Wire Loss Loss Loss Length Gauge Into Into Into (Feet) (AWG) 8 ohms 4 ohms 2 ohms ______________________________________________________ 18 AWG .79% 1.58% 3.16% 1.24 .125 18 AWG 1.58% 3.16% 6.32% 4.00 1.25 2.50 18 AWG 8.0%...

  • Seite 12: Ica 600 Specifications

    ™ 600 SPECIFICATIONS Rated Power (2 X 4 ohms): Slew Rate: Cooling: 300 watts @ 20 Hz - 20 kHz, both 30 V/µs 80 mm DC fan, off until heatsinks channels driven at < 0.1% THD reach 45° C, then variable speed Damping Factor (8 ohms): Rated Power (2 x 8 ohms): >450:1 @ 20 Hz - 1 kHz...

  • Seite 13: Ica 1200 Specifications

    ™ 1200 SPECIFICATIONS Rated Power (2 X 4 ohms): Slew Rate: Cooling 600 watts @ 20 Hz - 20 kHz, both 30 V/µs 120 mm DC fan, off until heatsinks channels driven at < 0.1% THD reach 45° C, then variable speed Damping Factor (8 ohms): Rated Power (2 X 8 ohms): >350:1 @ 20 Hz - 1 kHz...

  • Seite 14: Ica 2400 Specifications

    ™ 2400 SPECIFICATIONS Rated Power (2 x 4 ohms): SMPTE IMD: Thermal Emissions (BTU/hr.): 1200 watts @ 20 Hz - 20 kHz both <0.1% 60 Hz and 7 kHz, 800 W @ 940 @ 1/8 power 4 ohms, channels driven at < 0.1% THD 8 ohms 615 @ 1/8 power 8 ohms, 1830 @ 1/3 power 4 ohms,...

  • Seite 15: Ica 400V Specifications

    ™ 400V SPECIFICATIONS Rated Power (two channels): Input CMRR: Cooling: 200 watts @ 20 Hz - 20 kHz both > -65 dB @ 1 kHz 80 mm DC fan, off until heatsinks channels driven at <0.1% THD reach 45 C, then variable speed Voltage Gain: Rated Power (one channel): x40 (32 dB)

  • Seite 16: Ica 800V Specifications

    ™ 800V SPECIFICATIONS Rated Power (two channels): Damping Factor: Thermal Emissions (BTU/hr.): 400 watts @ 20 Hz - 20 kHz both >400:1 @ 20 Hz - 400 Hz 550 @ 1/8 power, channels driven at < 0.1% THD 835 @ 1/3 power Input CMRR: Rated Power (one channel): >-65 dB @ 1 kHz...

  • Seite 17: Ica 2400V Specifications

    ™ 2400V SPECIFICATIONS Rated Power (2 x 4 ohms): Slew Rate: Cooling: 1200 watts @ 20 Hz - 20 kHz both 35 V/us 120 mm DC fan, off until heatsinks channels driven at < 0.1% THD reach 45 ° C, then variable speed Damping Factor (8 ohms): Rated Power (2 x 8 ohms): >250:1 @ 20 Hz –...

  • Seite 18: Instalación Básica

    ESPAÑOL INTRODUCCIÓN Felicidades en su compra de un amplificador de Acústica Arquitectónica ICA (Amplificador de ™ Contratistas Acústicos por sus siglas en Inglés) de Peavey Electronics. Por favor lea este manual con atención, especialmente la seccione de SEGURIDAD en la página 18. Esta contiene información vital para la operación segura del amplificador.
  • Seite 19 Lleve a cabo las conexiones de poder, cubriendo las necesidades del amplificador. Vea las secciones CONECTOR IEC y Requisitos de los circuitos de CA para más información. Gire el interruptor de poder (AC POWER) de tres posiciones a la posición ON y suba los atenuadores de ganancia (LEVEL) en el panel trasero a los niveles deseados.
  • Seite 20 CARACTERÍSTICAS DEL PANEL TRASERO RCHITECTURAL COUSTICS INDUSTRIAL CONTRACTOR AMPLIFIER 220/240~ VAC 50/60 Hz OUTPUT B OUTPUT A 700 WATTS CLASS 2 WIRING CAUTION OUTPUT POWER @ 4 OHMS IS 300 WATTS/CH WARNING: TO REDUCE THE RISK OF FIRE OR ENABLE IN ENABLE OUT ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.
  • Seite 21 OPERACIÓN REQUISITOS DE TAMAÑO DE CIRCUITO DE CA Los requisitos de poder para los amplificadores ICA han sido calculados en estado “Idle”, a 1/8 ™ de poder (condiciones de música ‘típicas’), 1/3 de poder y poder máximo. El máximo de poder requerido es limitado por el interruptor (breaker) del circuito.
  • Seite 22 Ahora los dos canales comparten la señal del CANAL A, pero operarán independientemente. Las bocinas son conectadas en modo estéreo. El Modo “Puenteado” (Bridged) convierte el amplificador en una unidad de un solo canal con una capacidad de poder igual a la suma de los dos canales, y con una carga del doble que la de un solo canal.
  • Seite 23 DIAGRAMA DE MODO PUENTEADO RCHITECTURAL COUSTICS INDUSTRIAL CONTRACTOR AMPLIFIER 120 VAC 60 Hz OUTPUT B OUTPUT A 700 WATTS CLASS 2 WIRING CAUTION OUTPUT POWER @ 4 OHMS IS 300 WATTS/CH WARNING: TO REDUCE THE RISK OF FIRE OR ENABLE IN ENABLE OUT ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.

  • Seite 24: Protección Térmica

    PROTECCIÓN DE FADE-IN Esta función se activa cada vez que el amplificador es encendido, o después de una condición de protección. Al encenderlo, el amplificador automáticamente se encuentra en modo de protección y mantiene las cargas a las bocinas desconectadas hasta que el amplificador determina que el modo de operación es normal.
  • Seite 25 FICHA DE MEDIDAS DE CABLES Medida Poder Poder Poder Longitud de cables Perdido Perdido Perdido De cable Aislados (pies) (AWG) 8 ohmios 4 ohmios 2 ohmios ______________________________________________________ 18 AWG .79% 1.58% 3.16% 1.24 .125 18 AWG 1.58% 3.16% 6.32% 4.00 1.25 2.50 18 AWG...
  • Seite 26 Especificaciones del ICA ™ Poder Medido (2 X 4 ohmios): Factor de Reducción (damping) Enframiento: 300 watts @ 20 Hz - 20 kHz, Los dos (8 ohmios): Ventilador de CD de 80 mm, apagado canales a < 0.1% THD (Distorsión >450:1 @ 20 Hz - 1 kHz hasta 45°...
  • Seite 27 Especificaciones del ICA ™ 1200 Poder Medido (2 X 4 ohmios): Razón de Slew: Emisiones Térmicas (BTU/hr.): 600 watts @ 20 Hz - 20 kHz, Los dos 30 V/µs 1,100 @ 1/3 de poder 4 Ohmios, canales a < 0.1% THD (Distorsión 850 @ 1/3 de poder 8 Ohmios, Total Armónica) Factor de Reducción (damping)
  • Seite 28 Especificaciones del ICA ™ 2400 Poder Medido (2 X 4 ohmios): Razón de Slew: Enframiento: 1200 Watts @ 20 Hz - 20 kHz, Los 35 V/µs Ventilador de CD de 120 mm, dos canales a < 0.1% THD (Distorsión apagado hasta 45° C, luego velocidad Total Armónica) Factor de Reducción (damping) variable.
  • Seite 29 Especificaciones del ICA ™ 400V Poder Medido (dos canales): Factor de Reducción (damping): Necesidad de Corriente Máxima: 200 watts @ 20 Hz - 20 kHz, Los dos ICA 400V-70: ICA 400V-70: canales a < 0.1% THD (Distorsión >1,000:1 @ 20 Hz - 400 Hz 970 watts a poder medido Total Armónica) ICA 400V-100:...
  • Seite 30 Especificaciones del ICA ™ 800V Poder Medido (dos canales): Enframiento: 400 Watts @ 20 Hz - 20 kHz, Los dos Entrada CMRR: Ventilador de CD de 120 mm, canales a < 0.1% THD (Distorsión >-65 dB @ 1 kHz apagado hasta Total Armónica) 45°...
  • Seite 31 Especificaciones del ICA ™ 2400V Poder Medido (dos canales): Entrada CMRR: Enframiento: 1200 watts @ 20 Hz - 20 kHz, Los >-65 dB @ 1 kHz Ventilador de CD de 120 mm, dos canales a < 0.1% THD (Distorsión apagado hasta 45° C, luego velocidad Total Armónica) Ganancia de Voltaje: variable.

  • Seite 32: Mise En Route

    FRANÇAIS INTRODUCTION Félicitations d’avoir choisi un Architectural Acoustics ICA (Industrial Contractor Amplifier) de ™ Peavey Electronics. Veuillez lire attentivement ce manuel, surtout les CONSIGNES DE SECURITE à la page 18, qui contiennent des informations essentielles pour le bon fonctionnement de votre amplificateur.
  • Seite 33 PANNEAU AVANT RCHITECTURAL POWER INDUSTRIAL SIGNAL CLIP COUSTICS CONTRACTOR PROTECT POWER AMPLIFIER STANDBY PATTES DE FIXATION RACK Chaque unité possède un panneau avant au format Rack. INTERRUPTEUR 3-POSITIONS D’ALIMENTATION La “Mise en Route-Arrêt séquentiel contrôlable à distance” est disponible sur tous les modèles.

  • Seite 34: Panneau Arriere

    PANNEAU ARRIERE RCHITECTURAL COUSTICS INDUSTRIAL CONTRACTOR AMPLIFIER 220/240~ VAC 50/60 Hz OUTPUT B OUTPUT A 700 WATTS CLASS 2 WIRING CAUTION OUTPUT POWER @ 4 OHMS IS 300 WATTS/CH WARNING: TO REDUCE THE RISK OF FIRE OR ENABLE IN ENABLE OUT ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.

  • Seite 35: Alimentation Electrique

    OPERATION ALIMENTATION ELECTRIQUE La consommation électrique des unités ICA est noté: “idle”(en veille), 1/8 puissance maximale ™ (condition typique musicale), 1/3 puissance maximale, et puissance maximale. Cette dernière est limitée par la présence d’un disjoncteur. Consultez la feuille de spécificité pour connaître les besoins de votre unité.
  • Seite 36 des charges minimales de chaque canal. Chaque canal agit en inversion par rapport à l’autre, en connectant la pin (-) du canal A à la pin (+) du canal B et la pin (+) du canal A à la pin (-) du canal B. Le signal d’entrée est connecté...
  • Seite 37 BRIDGED MODE DIAGRAM RCHITECTURAL COUSTICS INDUSTRIAL CONTRACTOR AMPLIFIER 120 VAC 60 Hz OUTPUT B OUTPUT A 700 WATTS CLASS 2 WIRING CAUTION OUTPUT POWER @ 4 OHMS IS 300 WATTS/CH WARNING: TO REDUCE THE RISK OF FIRE OR ENABLE IN ENABLE OUT ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.
  • Seite 38 PROTECTION DE MISE EN ROUTE A chaque fois que l’unité est mise sous tension, ou après une restauration d’état de protection, celle-ci passera en mode protégé et laisse les hauts-parleurs déconnectés jusqu’à vérification des systèmes de protection. Une fois la vérification terminée, l’unité fermera le relai du signal, mais en atténuant le gain, et augmentera celui-ci progressivement jusqu’au niveau normal pour éviter tout dommage aux hauts-parleurs.
  • Seite 39 WIRE GAUGE CHART Stranded Power Power Power Cable Wire Loss Loss Loss Length Gauge Into Into Into (Feet) 8 ohms 4 ohms ______________________________________________________ .79% 1.58% 3.16% 1.24 .125 1.58% 3.16% 6.32% 4.00 1.25 2.50 8.0% 12.6% 25.2% 16.0 10.0 1.60 .625 1.25 2.50...
  • Seite 40 ™ 600 SPECIFICATIONS Rated Power (2 X 4 ohms): Slew Rate: Cooling: 300 watts @ 20 Hz - 20 kHz, both 30 V/µs 80 mm DC fan, off until heatsinks channels driven at < 0.1% THD reach 45° C, then variable speed Damping Factor (8 ohms): Rated Power (2 x 8 ohms): >450:1 @ 20 Hz - 1 kHz...
  • Seite 41 ™ 1200 SPECIFICATIONS Rated Power (2 X 4 ohms): Slew Rate: Cooling 600 watts @ 20 Hz - 20 kHz, both 30 V/µs 120 mm DC fan, off until heatsinks channels driven at < 0.1% THD reach 45° C, then variable speed Damping Factor (8 ohms): Rated Power (2 X 8 ohms): >350:1 @ 20 Hz - 1 kHz...
  • Seite 42 ™ 2400 SPECIFICATIONS Rated Power (2 x 4 ohms): SMPTE IMD: Thermal Emissions (BTU/hr.): 1200 watts @ 20 Hz - 20 kHz both <0.1% 60 Hz and 7 kHz, 800 W @ 940 @ 1/8 power 4 ohms, channels driven at < 0.1% THD 8 ohms 615 @ 1/8 power 8 ohms, 1830 @ 1/3 power 4 ohms,...
  • Seite 43 ™ 400V SPECIFICATIONS Rated Power (two channels): Input CMRR: Cooling: 200 watts @ 20 Hz - 20 kHz both > -65 dB @ 1 kHz 80 mm DC fan, off until heatsinks channels driven at <0.1% THD reach 45 C, then variable speed Voltage Gain: Rated Power (one channel): x40 (32 dB)
  • Seite 44 ™ 800V SPECIFICATIONS Rated Power (two channels): Damping Factor: Thermal Emissions (BTU/hr.): 400 watts @ 20 Hz - 20 kHz both >400:1 @ 20 Hz - 400 Hz 550 @ 1/8 power, channels driven at < 0.1% THD 835 @ 1/3 power Input CMRR: Rated Power (one channel): >-65 dB @ 1 kHz...
  • Seite 45 ™ 2400V SPECIFICATIONS Rated Power (two channels): Damping Factor: Cooling: 1200 watts @ 20 Hz to 20 kHz both >250:1 @ 20 Hz – 1 kHz 120 mm DC fan, off until heatsinks channels driven at < 0.1% THD reach 45° C, then variable speed Input CMRR: Rated Power (one channel): >65 dB @ 1 kHz...

  • Seite 46: Einleitung

    DEUTSCH EINLEITUNG Wir freuen uns, dass Sie sich für den Architectural Acoustics ICA (Industrial Contractor Amplifier) von Peavey Electronics entschieden haben. Bitte lesen Sie vor Inbetriebnahme des Geräts unbedingt die Bedienungsanleitung, insbesondere die SICHERHEITSHINWEISE auf der vorderen Umschlaginnenseite. Sie enthalten wichtige Hinweise zum Betrieb des Verstärkers. Jetzt ist auch der richtige Zeitpunkt, die beiliegende Registrierkarte auszufüllen und an Peavey Electronics zurück...

  • Seite 47: Vorderseite

    Schließen Sie die Lautsprecher an die Ausgangs-Schraubklemmleiste an und beachten Sie dabei die unterschiedlichen Betriebsarten stereo, parallel und bridged mono. Weitere Informationen hierzu finden Sie im Kapitel LAUTSPRECHERANSCHLUSS. Schließen Sie den Verstärker unter Beachtung der korrekten Spannung an das Stromnetz an. Weitere Informationen hierzu finden Sie in den Kapiteln EURO-NETZANSCHLUSS und LEISTUNGSBEDARF.

  • Seite 48: Rückseite

    LFC-LED Jeder Kanal ist mit einer LFC-(Load Fault Correction-)LED ausgestattet, die aufleuchtet, sobald der Verstärker ausgangsseitig eine nicht korrekte Last erkennt. Über die interne Schutzschaltung wird in diesem Fall sofort der Wert für die Eingangsverstärkung (Channel Gain) reduziert, so dass der Verstärker mit einem bei der jeweiligen Last sicheren Pegel weiter arbeitet.

  • Seite 49: Bedienung

    SEQUENTIELLE EIN/AUSSCHALT-FUNKTION Verstärker der ICA-Serie sind serienmäßig mit einer fernsteuerbaren, sequentiellen Ein/Ausschaltfunktion ausgestattet, die durch das Schalten des Netzschalters in den STANDBY-Modus aktiviert wird. Wird an der rückwärtigen, 4-poligen steckbaren Reihenklemme eine Spannung von 12 - 24 V DC erkannt, schaltet sich der Verstärker bei bestehender Verbindung des ENABLE-Anschlusses mit dem 24 V DC+-Anschluss automatisch ein.

  • Seite 50: Wärmeentwicklung

    WÄRMEENTWICKLUNG Die speziellen Kühlungsanforderungen Ihres Systems sollte der jeweils zuständige Techniker am besten beurteilen können. Die Wärmewerte für Ihr(e) Verstärkermodell(e) finden Sie in den Technischen Daten hinten in dieser Bedienungsanleitung. EINGANGSMODUL Das Eingangsmodul ist auf symmetrische und unsymmetrische Verbindungen ausgelegt. Bei unsymmetrischen Audiosignalen ist es erforderlich, den mit Minus (-) bezeichneten Eingang mittels eines Verbindungskabels an Masse anzuschließen, da sich anderenfalls ein Gain-Verlust von 6 dB ergibt.

  • Seite 51: Parallelbetrieb

    PARALLEL-BETRIEB RCHITECTURAL COUSTICS INDUSTRIAL CONTRACTOR AMPLIFIER 120 VAC 60 Hz OUTPUT B OUTPUT A 700 WATTS CLASS 2 WIRING CAUTION OUTPUT POWER @ 4 OHMS IS 300 WAT TS/CH WARNING: TO REDUCE THE RISK OF FIRE OR ENABLE IN ENABLE OUT ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.
  • Seite 52 CLIP-LIMITER Wird der Verstärker unter Volllast – d.h. kurz vor dem Clipping (Übersteuern) – gefahren, sorgt der integrierte Clip-Limiter für eine automatische Reduktion der Eingangsverstärkung und schützt die Lautsprecher so gegen Überlastung und das kontinuierliche Auftreten schädigender Rechteckwellen. Angezeigt wird dies durch die CLIP-LED. Signalübliche Transienten lassen den Clip-Limiter jedoch nicht ansprechen, da dieser lediglich der Verhinderung massiver bzw.
  • Seite 53 nächsten Verstärkers. Verstärker der ICA-Serie lassen sich parallel schalten (“durchschleifen”) und – durch Verbindung aller 24 V DC+- und COMMON-Anschlüsse miteinander – an die Steuerspannung anbinden. Beachten Sie, dass zur Initiierung des Einschaltvorgangs des ersten und sämtlicher nachfolgender Verstärker zwischen dem 24 V DC+-Terminal und dem ENABLE OUT-Anschluss des ersten Verstärkers ein einpoliger Schalter (SPST) erforderlich ist.
  • Seite 54 WIRE GAUGE CHART Stranded Power Power Power Cable Wire Loss Loss Loss Length Gauge Into Into Into (Feet) (AWG) 8 ohms 4 ohms 2 ohms ______________________________________________________ 18 AWG .79% 1.58% 3.16% 1.24 .125 18 AWG 1.58% 3.16% 6.32% 4.00 1.25 2.50 18 AWG 8.0%...
  • Seite 55 ™ 600 SPECIFICATIONS Rated Power (2 X 4 ohms): Slew Rate: Cooling: 300 watts @ 20 Hz - 20 kHz, both 30 V/µs 80 mm DC fan, off until heatsinks channels driven at < 0.1% THD reach 45° C, then variable speed Damping Factor (8 ohms): Rated Power (2 x 8 ohms): >450:1 @ 20 Hz - 1 kHz...
  • Seite 56 ™ 1200 SPECIFICATIONS Rated Power (2 X 4 ohms): Slew Rate: Cooling 600 watts @ 20 Hz - 20 kHz, both 30 V/µs 120 mm DC fan, off until heatsinks channels driven at < 0.1% THD reach 45° C, then variable speed Damping Factor (8 ohms): Rated Power (2 X 8 ohms): >350:1 @ 20 Hz - 1 kHz...
  • Seite 57 ™ 2400 SPECIFICATIONS Rated Power (2 x 4 ohms): SMPTE IMD: Thermal Emissions (BTU/hr.): 1200 watts @ 20 Hz - 20 kHz both <0.1% 60 Hz and 7 kHz, 800 W @ 940 @ 1/8 power 4 ohms, channels driven at < 0.1% THD 8 ohms 615 @ 1/8 power 8 ohms, 1830 @ 1/3 power 4 ohms,...
  • Seite 58 ™ 400V SPECIFICATIONS Rated Power (two channels): Input CMRR: Cooling: 200 watts @ 20 Hz - 20 kHz both > -65 dB @ 1 kHz 80 mm DC fan, off until heatsinks channels driven at <0.1% THD reach 45 C, then variable speed Voltage Gain: Rated Power (one channel): x40 (32 dB)
  • Seite 59 ™ 800V SPECIFICATIONS Rated Power (two channels): Damping Factor: Thermal Emissions (BTU/hr.): 400 watts @ 20 Hz - 20 kHz both >400:1 @ 20 Hz - 400 Hz 550 @ 1/8 power, channels driven at < 0.1% THD 835 @ 1/3 power Input CMRR: Rated Power (one channel): >-65 dB @ 1 kHz...
  • Seite 60 ™ 2400V SPECIFICATIONS Rated Power (2 x 4 ohms): Slew Rate: Cooling: 1200 watts @ 20 Hz - 20 kHz both 35 V/us 120 mm DC fan, off until heatsinks channels driven at < 0.1% THD reach 45 ° C, then variable speed Damping Factor (8 ohms): Rated Power (2 x 8 ohms): >250:1 @ 20 Hz –...
  • Seite 61 Notes:...
  • Seite 62 PEAVEY ELECTRONICS CORPORATION LIMITED WARRANTY Effective Date: July 1, 1998 What This Warranty Covers Your Peavey Warranty covers defects in material and workmanship in Peavey products purchased and serviced in the U.S.A. and Canada. What This Warranty Does Not Cover The Warranty does not cover: (1) damage caused by accident, misuse, abuse, improper installation or operation, rental, product modification or neglect;...

  • Seite 63: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS WARNING: When using electric products, basic cautions should always be followed, including the following: Read all safety and operating instructions before using this product. All safety and operating instructions should be retained for future reference. Obey all cautions in the operating instructions and on the back of the unit. All operating instructions should be followed.
  • Seite 64 Features and specifications subject to change without notice. Peavey Electronics Corporation • 711 A Street • Meridian • MS • 39301 (601) 483-5376 • FAX (601) 486-1678 • http://aa.peavey.com ©2001 Printed in the U.S.A. 5/01 80304800...
