Mischbatterie-Montage
1. Spülen der Rohrleitungen!
2. S-Anschluß in den Wandanschluß einschrauben und aus-
richten.
3. Rosette über den S-Anschluß schrauben.
4. Armatur mit eingelegten Filterdichtung an S-Anschluß be-
festigen (Maulschlüssel SW 30).
5. Die Dichtheit der Anschlüsse und Funktion der Armatur sind
zu prüfen.
Thermostateinstellung
Die Mischwassertemperatur der Thermostatbatterie ist werkseitig
beim Sicherheitsanschlag auf eine Temperatur von 38°C ± 1°C bei
2bar Fließdruck eingestellt. Sollten Druckdifferenzen in den
Zuleitungen bestehen, kann die Temperatur wie folgt
nachjustiert werden:
1. Lösen des Temperaturwählgriffes: Kappe entnehmen und
Schraube entfernen.
2. Temperaturwählgriff in Anschlagstellung 38°C bringen und
tatsächliche Mischwassertemperatur mittels Thermometer
bestimmen.
3. Ist die Temperaturdifferenz zu groß, muß die gewünschte
Mischwassertemperatur am Griff eingestellt werden.
4. Griff abnehmen und so wieder aufstecken, dass der im Griff
befindliche Stift an den Anschlagpunkt der weißen
Kunststoffscheibe anliegt. Dabei ist die rote Sicherheitstaste
gedrückt zu halten.
5. Mischwassertemperatur mittels Thermometer kontrollieren.
6. Griff mit der Schraube anziehen und Kappe aufdrücken
Funktionsbedingungen
Mindestfließdruck ohne nachgeschaltete Widerstände:
Maximaler Betriebsdruck:
Empfohlener Fließdruck:
Prüfdruck:
Maximale Warmwasserzulauftemperatur am Eingang:
Empfohlene maximale Vorlauftemperatur:
Die minimale Warmwasserzulauftemperatur sollte mindestens 10°C
höher als die maximal entnehmbare Mischwasser-
temperatur sein.
Um die Geräuschwerte nach DIN 4109 einzuhalten, ist bei
Ruhedrücken über 5 bar ein Druckminderer einzubauen.

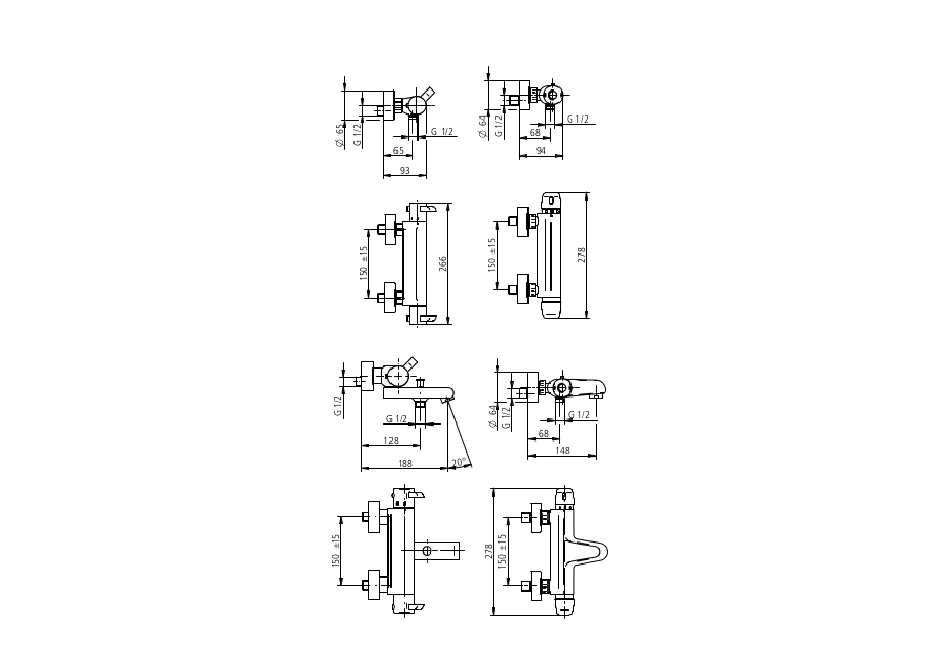

Installationshinweise - Installation instructions
... 8162 010
... 8168 010
0,5 bar
6 bar
1-5 bar
15 bar
80 °C
60 °C
Installation of the mixer
1. Flush the incoming lines!
... 8145 010
2. Screw S-connections into the wall union. Then align the
3. Untighten the cover cap with an allen key.
4. Fasten faucet with a wrench.
5. Push cover cap against wall and fasten it.
6. Please control tightness of connections and functioning
Thermostat setting
Upon delivery the mixed water temperature is set to 38°C ± 1°C (this
applies to a pressure of 2 bar). In the case of pressure
differences at water feed, the temperature can be adjusted as follows:
1. Untighten the temperature control handle: remove screw
2. Turn on the temperature control handle as far as it will go
3. When finding an unacceptable difference, you have to
4. Remove the handle. Then replace it so that the inner pin
5. Control the mixed water temperature with a thermometer.
6. Fix the handle with the screw and put on the screw cover.
Function
... 8146 010
Minimum flow pressure without resistances
connected downstream:
Maximum operating pressure:
Recommended flow pressure:
Test pressure:
Maximum water temperature at hot water inlet:
Recommended hot water inlet temperature:
Hot water temperature at supply connection 10 °C higher than mixed
water temperature.
At pressures above 5 bar install a pressure reducer in the
supply pipe.
S-connections.
of faucet.
cover and unscrew the fixing screw.
(38°C) and idendify the real mixed water temperature with
a thermometer.
select the desired temperature on the handle.
adjoines the stop point of the white plastic ring.
0,5 bar
6 bar
1-5 bar
15 bar
80 °C
60 °C
