Bedienungsanleitung

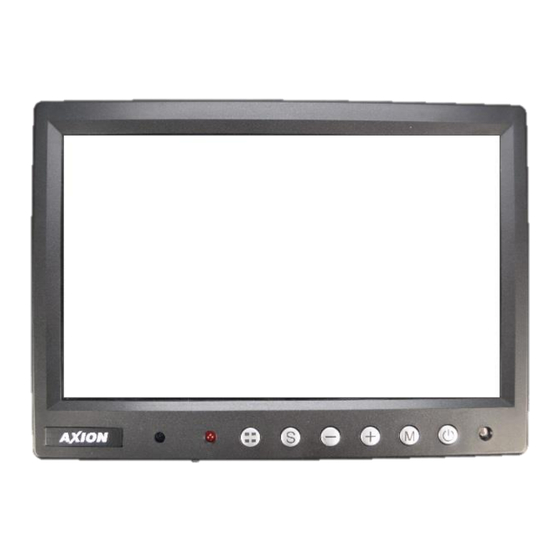

CRV 1014 Quad
10,2" LCD TFT Monitor mit Quad
Funktion
Besonderheiten
10,2" LCD TFT mit eingebauter Quad-Kontrollbox
Funktion
4 Kameraeingänge
Automatische Einstellung der Bilddarstellung
gemäß der Anzahl der angeschlossenen Kameras
Einzel-/ Split- / Quad-Darstellung wählbar
Tripple Darstellung möglich bei nur 3 Kameras
Spiegel-/ Normalbildfunktion kann für jede Kamera
separat eingestellt werden
PAL/ NTSC wählbar
Technische Änderungen und Irrtümer vorbehalten
1
Inhaltsverzeichnis
Verwandte Anleitungen für Axion CRV 1014 Quad
Inhaltszusammenfassung für Axion CRV 1014 Quad
- Seite 1 Bedienungsanleitung CRV 1014 Quad 10,2” LCD TFT Monitor mit Quad Funktion Besonderheiten 10,2“ LCD TFT mit eingebauter Quad-Kontrollbox Funktion 4 Kameraeingänge Automatische Einstellung der Bilddarstellung gemäß der Anzahl der angeschlossenen Kameras Einzel-/ Split- / Quad-Darstellung wählbar Tripple Darstellung möglich bei nur 3 Kameras Spiegel-/ Normalbildfunktion kann für jede Kamera...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ACHTUNG ......................3 Bedienung ......................5 Ein-/ Ausschalten ..................... 5 Menü aufrufen ......................5 CONTRAST/ KONTRAST ..................5 BRIGHTNESS/ HELLIGKEIT ..................6 COLOUR/ FARBE ....................6 VOLUME/ LAUTSTÄRKE ..................6 DEFAULT/ STANDARD ..................6 POWER OFF ......................6 TRIGGER A/ B ....................... 6 LANGUAGE/ SPRACHE .................. -
Seite 3: Achtung
ACHTUNG... - Seite 4 ACHTUNG 12/24V /24 V DC Die Betriebstemperatur dieses Produktes liegt zwischen –20° und +70°C. Ihr Fahrzeug kann im Sommer Temperaturen von bis zu 100°C erreichen. Von Zeit zu Zeit, wenn ihr Fahrzeug extrem heiß oder kalt ist, müssen Sie Ihrer Klimaanlage, Heizung oder Kühlung Zeit geben, die Fahrzeugtemperatur in einen normalen Betriebsbereich zurückzuführen.
-
Seite 5: Bedienung
Bedienung : Lautstärketasten : Mode Taste : Ein-/Ausschalttaste : Menü Taste : Select CAM Ein-/ Ausschalten : Lautstärketasten Drücken sie die Ein-/ Ausschalt Taste um das System einzuschalten. Alternativ lässt sich der Monitor : Lautstärketasten : Re-Pair Taste auch über die Schalteingänge einschalten. Hierbei wird jeweils das gewählte Bild angezeigt, wobei Kamera 1 die höchste Priorität hat. -
Seite 6: Brightness/ Helligkeit
BRIGHTNESS/ HELLIGKEIT Wählen Sie den Punkt BRIGHTNESS aus um, die Helligkeit BRIGHTNESS des Monitors anzupassen. Mit den + und – Tasten können Sie nun den Wert anpassen. Um zurück in das Menü zu gelangen, drücken Sie erneut die Menü Taste. COLOUR/ FARBE Wählen Sie den Punkt COLOUR aus um, die Farbintensität des Monitors anzupassen. -
Seite 7: Language/ Sprache
Sie die Menü Taste. Wählen Sie nun BACK/ ZURÜCK aus um in das Menü zurück zu gelangen. Axion Kameras sind für das Rückfahren vorgespiegelt. PIP (Bild in Bild) Wählen Sie den Punkt PIP aus. Durch Drücken der Menü... -
Seite 8: Darstellungen
Darstellungen Vollbild Kamera 1-4 mit der Select CAM Taste durchschaltbar. Wenn ein Schalteingang angelegt wird, wird das Bild der Kamera im Vollbild dargestellt PIP / Bild in Bild Hauptbild und Subbild im Menü unter PIP wählbar. Nicht möglich wenn ein Schalteingang anliegt. Quad-Darstellung Wenn 4 Kameras angeschlossen sind. -
Seite 9: Quellenwahl
Quellenwahl Um die Quelle im Vollbildmodus zu wechseln, drücken sie während des Betriebes kurz die Select CAM Taste. Mit der Mode Taste können Sie zwischen Einzel-, Split-, Triple-, und Quad-Darstellung umschalten (Je nach Anzahl der angeschlossenen Kameras). Wenn der Monitor über einen Schalteingang angesteuert wird, ist das nicht möglich. - Seite 10 www.axionag.de V.001...
