Belimo BKS24-1B Anleitung

B C
Anschluss-Schema
Anschluss über
AC 24 V
! Sicherheits-
Transformator
Steuerung
EIN / AUS
Reset
Test
externe Taste
als Option
2-Draht-Leitung
Anschlüsse
vertauschbar
zu BKN230-24(-1B)
Hinweis: Die Relais-Kontakte sind im
stromlosen Zustand gezeichnet.
Signalisation und Diagnose
Leuchtdioden
Kontakte
Zustand
Alarm
Auf Zu
AUS AUS AUS 6 3
EIN
EIN EIN
6 3
AUS AUS 6 3
blinkt
AUS AUS 6 3
EIN
AUS blinkt AUS 6 4
AUS
AUS EIN 6 4
blinkt AUS AUS
8 7
EIN
AUS AUS 8 7
Technische Daten
Nennspannung
Funktionsbereich
Dimensionierung
Leistungsverbrauch
Anschluss
Hilfskontakte
Schutzklasse
Schutzart
Umgebungstemperatur
EMV
Wartung
Gewicht

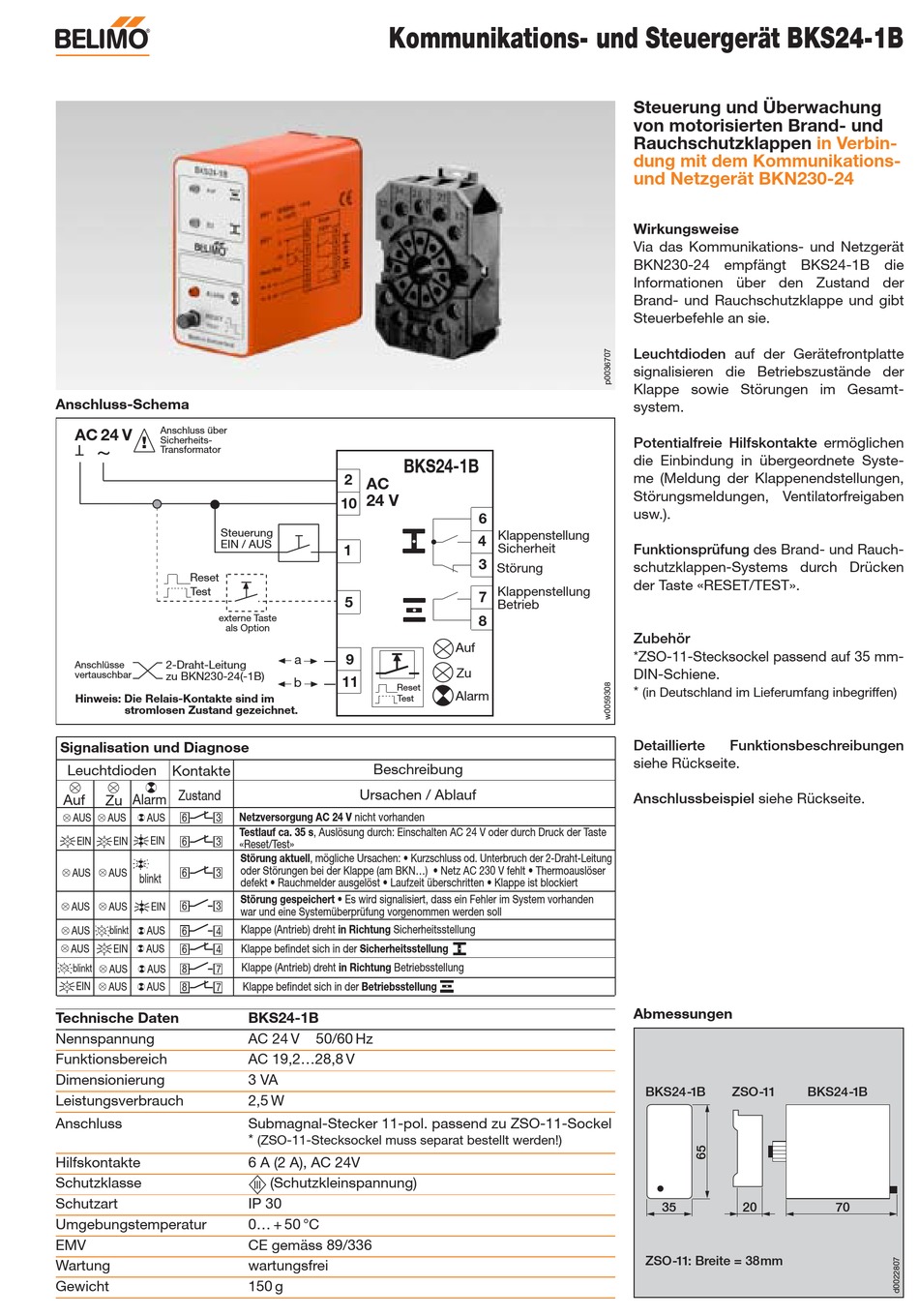

Kommunikations- und Steuergerät BKS24-1B
BKS24-1B
2
AC
24 V
10
1
5
9
a
11
b
Reset
Test
Beschreibung
Ursachen / Ablauf
Netzversorgung AC 24 V nicht vorhanden
Testlauf ca. 35 s, Auslösung durch: Einschalten AC 24 V oder durch Druck der Taste
«Reset/Test»
Störung aktuell, mögliche Ursachen: • Kurzschluss od. Unterbruch der 2-Draht-Leitung
oder Störungen bei der Klappe (am BKN...) • Netz AC 230 V fehlt • Thermoauslöser
defekt • Rauchmelder ausgelöst • Laufzeit überschritten • Klappe ist blockiert
Störung gespeichert • Es wird signalisiert, dass ein Fehler im System vorhanden
war und eine Systemüberprüfung vorgenommen werden soll
Klappe (Antrieb) dreht in Richtung Sicherheitsstellung
Klappe befindet sich in der Sicherheitsstellung
Klappe (Antrieb) dreht in Richtung Betriebsstellung
Klappe befindet sich in der Betriebsstellung
BKS24-1B
AC 24 V 50/60 Hz
AC 19,2...28,8 V
3 VA
2,5 W
Submagnal-Stecker 11-pol. passend zu ZSO-11-Sockel
*
(ZSO-11-Stecksockel muss separat bestellt werden!)
6 A (2 A), AC 24V
(Schutzkleinspannung)
III
IP 30
0... + 50 °C
CE gemäss 89/336
wartungsfrei
150 g
6
Klappenstellung
4
Sicherheit
3
Störung
Klappenstellung
7
Betrieb
8
Auf
Zu
Alarm
Steuerung und Überwachung
von motorisierten Brand- und
Rauchschutzklappen
dung mit dem Kommunikations-
und Netzgerät BKN230-24
Wirkungsweise
Via das Kommunikations- und Netzgerät
BKN230-24 empfängt BKS24-1B die
Informationen über den Zustand der
Brand- und Rauchschutzklappe und gibt
Steuerbefehle an sie.
Leuchtdioden auf der Gerätefrontplatte
signalisieren die Betriebszustände der
Klappe sowie Störungen im Gesamt-
system.
Potentialfreie Hilfskontakte ermöglichen
die Einbindung in übergeordnete Syste-
me (Meldung der Klappenendstellungen,
Störungsmeldungen, Ventilatorfreigaben
usw.).
Funktionsprüfung des Brand- und Rauch-
schutzklappen-Systems durch Drücken
der Taste «RESET/TEST».
Zubehör
*ZSO-11-Stecksockel passend auf 35 mm-
DIN-Schiene.
*
(in Deutschland im Lieferumfang inbegriffen)
Detaillierte Funktionsbeschreibungen
siehe Rückseite.
Anschlussbeispiel siehe Rückseite.
Abmessungen
BKS24-1B ZSO-11 BKS24-1B
35 20
ZSO-11: Breite = 38mm
in Verbin-
70
