Inhaltszusammenfassung für ARCO ZF 4-1 M

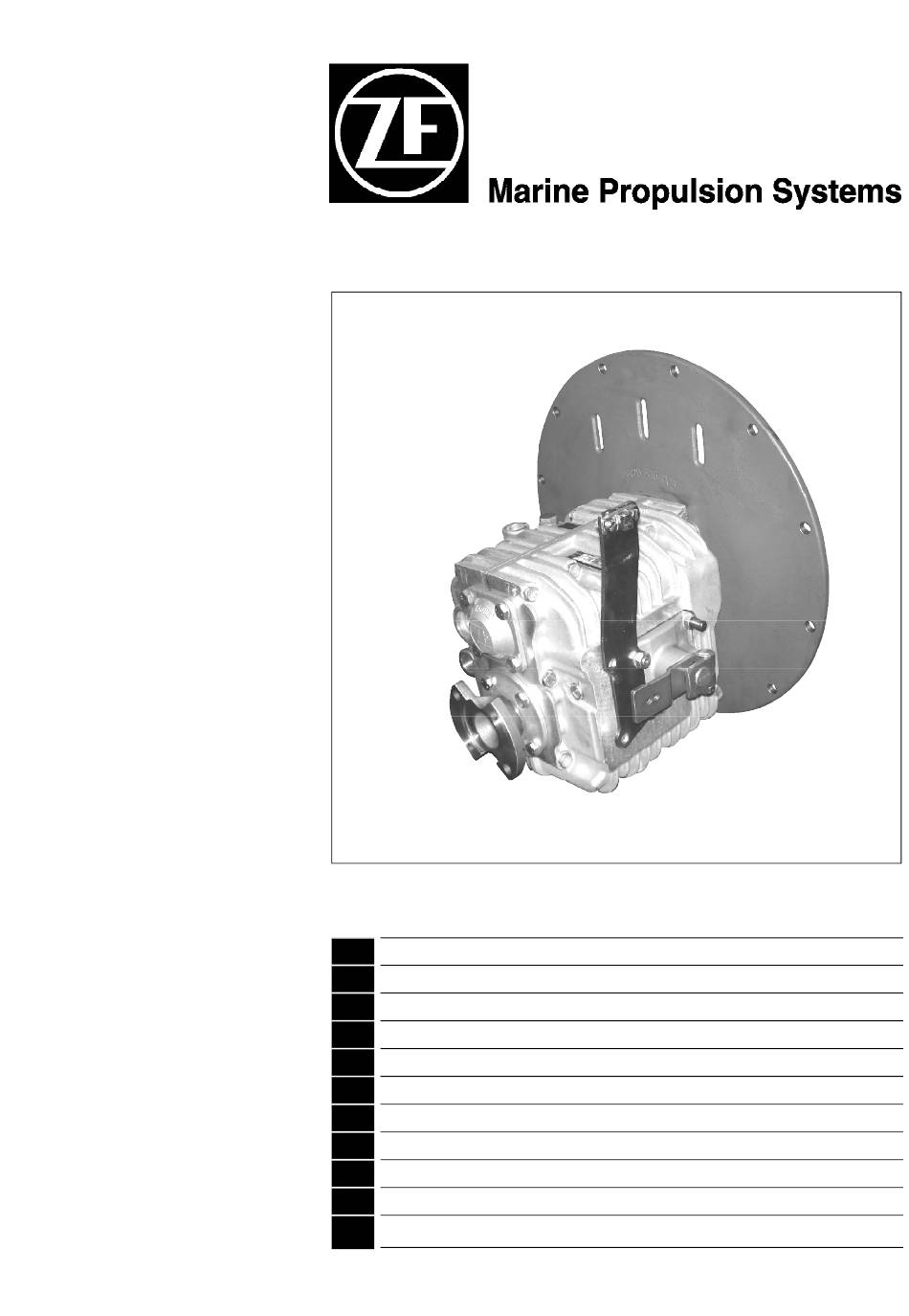

- Seite 1 ZF 4-1 M ZF 5 M ZF 10 M ZF 12 M ZF 15 M ZF 15 MA ZF 15 MIV ZF 25 M ZF 25 MA ZF 30 M MANUALE D’USO OPERATING MANUAL BETRIEBSANLEITUNG MANUEL DE SERVICE MANUAL DE USO BRUK OG VEDLIJEHOLD MANUAL DE OPERAÇÃO...
- Seite 2 ZF 4-1 M / ZF 30 M ZF 10 M 1,79 ZF 10 M XXXXX 1,86 3304 002 004 Fig. 1 Fig. 2 ZF 15 MIV Fig. 3...
- Seite 3 ZF 4-1 M / ZF 30 M Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 Fig. 9 min. Fig. 11 Fig. 10 Fig. 12...
- Seite 4 ZF 4-1 M / ZF 30 M Italiano EN English DE Deutsch Français Español NO Norsk Portoguês Nederlands Suomi Elinika HR Hrvatski...
-
Seite 19: Warnung, Achtung Und Anmer
Betriebsanleitung ZF 4-1 M / ZF 30 M DEUTSCH Typ des Getriebes. 1.1.3 BEDIENUNG Bedeutung der Getriebezeichnung: Dieser Teil beschreibt die Bedienung G Typ des Getriebes. sowie die notwendigen Sicherheits- Kapitel H Größe maßnahmen. Vorwort ........19 Ausführung Getriebe-Identifizierung ... 19 1.1.4 WARTUNG... -
Seite 20: Bedienungshinweise
Betriebsanleitung ZF 4-1 M / ZF 30 M • GETRIEBE PROPELLERWELLEN- sein. Zum Blockieren der Propeller- VERBINDUNG: (Bild. 5 - 6): welle muß die der Fahrtrichtung ent- ACHTUNG • Wählen Sie einen passenden Wär- gegengesetzte Schaltstellung be- Das Getriebe sollte im Normal- meaustauscher. -
Seite 21: Wartung
Betriebsanleitung ZF 4-1 M / ZF 30 M SCHALTWEG: Der Ölstand kann in kaltem oder hei- Mod: ZF 4-1 M ßen Zustand überprüft werden. ATTENZIONE Schaltweg (N-A=N-B) =38,5±1,5 mm Der verbrauchte Schmierstoff ist als für äußeren und 33,5±1,5 mm für in- HINWEIS: Bevor Sie das Wende- Sonderabfall zu behandeln, der für... -
Seite 22: Mögliche Ursache
Betriebsanleitung ZF 4-1 M / ZF 30 M 6.1.6 LAGERUNG Wenn das Getriebe für längere Zeit gelagert wird, zum Beispiel in der Win- terzeit, ist das Getriebe durch die Öff- nung des Ölmeßstabes bis zum Rand mit dem v orgeschriebenen ATF- Getriebeöl zu füllen, um es vor Korro-... -
Seite 23: Technische Daten
Betriebsanleitung ZF 4-1 M / ZF 30 M 8.1 Technische daten Technical Data for Pleasure Craft Duty Based on engine power B to DIN 6270; shock factor K = 1.25 to be applied, if engine has 1 cylinder / K = 1.20 for 2 cylinders / K = 1.15 for 3 cylinders... - Seite 24 Betriebsanleitung ZF 4-1 M / ZF 30 M K = 1.25 to be applied, if engine has 1 cylinder / K = 1.20 for 2 cylinders / K = 1.15 for 3 cylinders * Max. 120 Nm (88.5 ft lb) admissible for main travelling direction with gear lever set to «B».
-
Seite 25: Garantiebedingungen
Betriebsanleitung ZF 4-1 M / ZF 30 M 9.1 Garantie unsachgemäß gewartet und betrieben wurden. Diese Gewährleistung tritt ausdrücklich an die Stelle sonstiger 9.1.1 GARANTIEBEDINGUNGEN ausdrücklicher oder implizierter Ge- ZF HURTH MARINE gewährleistet das währleistungen einschließlich derjeni- ZFM Schiffswendegetriebe als frei von gen für marktgängige Qualität und... -
Seite 82: Fluido Di Trasmissione Atf
ZF 4-1 M / ZF 30 M 10.1 List of recommended fluids ADDINOL MINERALÖL GMBH, KRUMPA/D ADDINOL ATF D IID KUWAIT PETROLEUM, HOOGVLIET/NL Q8 AUTO 14 (IID-21883) ADDINOL MINERALÖL GMBH, KRUMPA/D ADDINOL ATF D III LEPRINCE+SIVEKE GMBH, HERFORD/D LEPRINXOL FLUID CN... - Seite 85 ZF 4-1 M / ZF 30 M...
