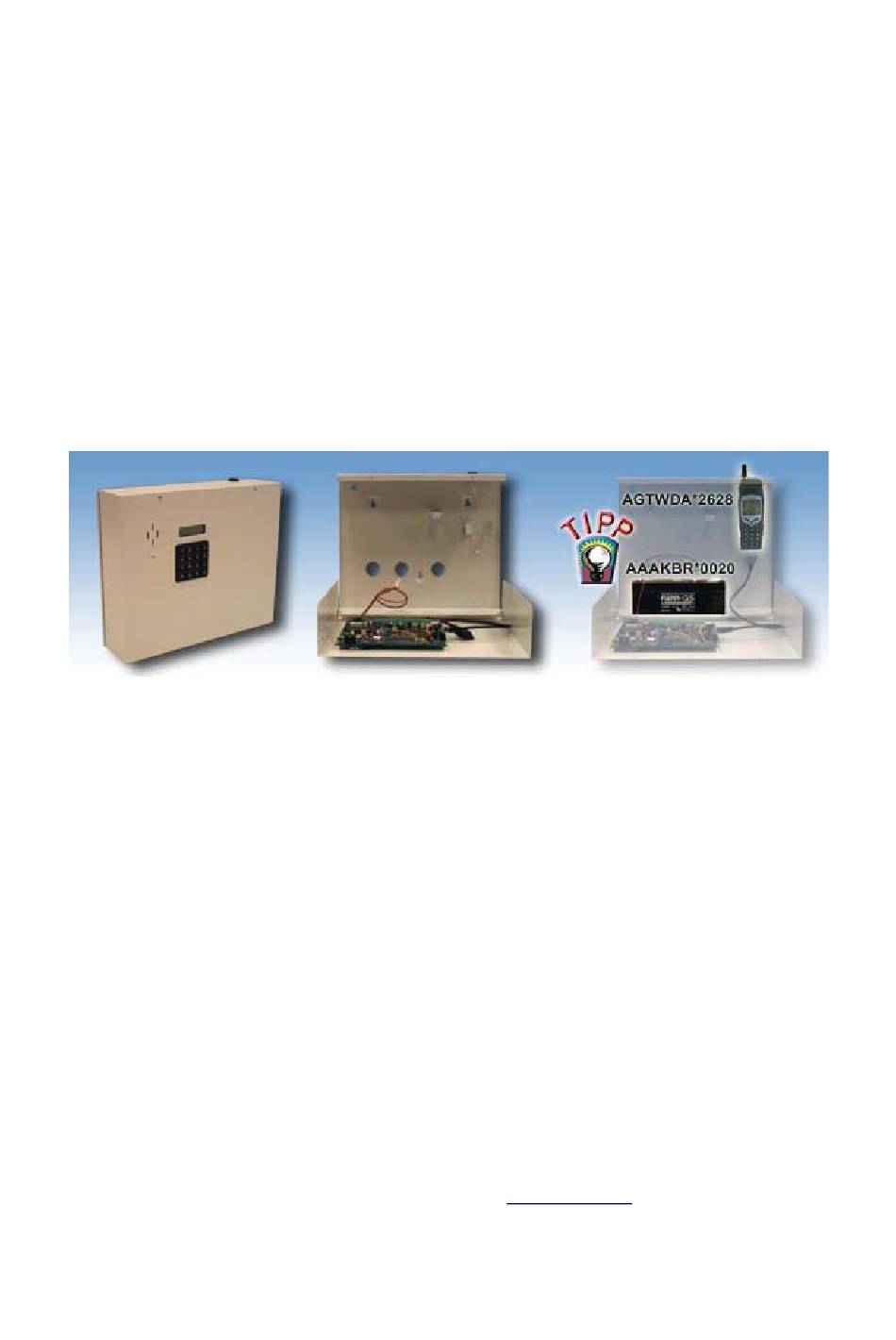

- Seite 1 GSM Telefon Wähl-& Fernschaltgerät Art.Nr.: AGTWAM*0916 Inbetriebnahme & Bedienung Copyright ã SSAM International V 20020801 SSAM INTERNATIONAL Die ganze Welt der Sicherheit www.ssam.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1.ERST-INBETRIEBNAHME / RESET............................2 1.2.VERDRAHTUNG................................3 1.3. PROGRAMMIEREN DER ANLAGE..........................3 2.TASTENFUNKTIONEN im MENÜ............................3 3.1 EINSTIEG TECHNIKERMENÜ............................3 4.2. AUFSPRECHEN SPRACHNACHRICHT..........................4 4.3. ABHÖREN VON SPRACHNACHRICHTEN........................4 4.4. TELEFONNUMMERN SPEICHERN..........................4 4.5. ZUWEISUNG SPRACHNACHRICHTEN / EINGÄNGE ....................4 4.6.TEST....................................4 4.7 EINGABE EINES NEUEN TECHNIKER-CODES......................5 4.8 EINGABE EINES NEUEN USER-CODES.........................5 4.9 ANZEIGEN DER EREIGNISSDATEIEN...........................5 4.10 EINSTELLEN DER INTERNEN UHR..........................5 4.11 RÜCKKEHR IN DEN BEREITSCHAFTSMODUS......................5... -
Seite 3: Verdrahtung
1.2.VERDRAHTUNG 1. 3. PROGRAMMIEREN DER ANLAGE 2. TASTENFUNKTIONEN im MENÜ Zum Blättern im Menü die Tasten '' A'' nach Oben ,''B'' nach Unten ,''D'' zum Bestätigen ,und ''C'' zum Aussteigen drücken.( oder Blättern bis “BEENDEN” und dann Taste ''D' drücken um zu beenden) Tasten nicht zu schnell hintereinander betätigen. -
Seite 4: Untermenüpunkte
4.2 UNTERMENÜPUNKTE 4.2. AUFSPRECHEN SPRACHNACHRICHT 1. Im Menüpunkt TEXT, TEXT1...9 auswählen und mit ''D'' bestätigen. 2. Um den Text aufzuzeichnen ,halten Sie bitte die Taste ''D'' erneut gedrückt, während Sie die gewünschte Nachricht aus einer Entfernung von ca. 10 - 15 cm in das Mikrofon sprechen. Während der Aufzeichnung blinkt SEC auf dem Display ,und ein Zähler zeigt die noch verbleibenden Sprechzeit in Sekunden an. -
Seite 5: Eingabe Eines Neuen Techniker-Codes
4.7 EINGABE EINES NEUEN TECHNIKER-CODES Es müssen grundsätzlich alle Codes geändert werden ,wenn das Gerät noch auf die Grundeinstellungen ,nach dem resetieren (“0”) ,gesetzt ist. 1. Den Menüpunkt TECHNIK mit der Taste ''D'' bestätigen. Auf dem Display erscheint -----. 2. Geben Sie den neuen Techniker-Code ein. (Bei einem Irrtum kann die Eingabe durch drücken der Taste C abgebrochen werden).Nach der richtigen Eingabe mit der Taste ''D'' bestätigen 4.8 EINGABE EINES NEUEN USER-CODES Es müssen grundsätzlich alle Codes geändert werden ,wenn das Gerät noch auf die Grundeinstellungen ,nach dem... -
Seite 6: Zusätzliche Menüpunkte Im Benutzermenü
5.3 ZUSÄTZLICHE MENÜPUNKTE IM BENUTZERMENÜ 5.3.1 STEUERN DER AUSGÄNGE 1. Den Menüpunkt AUSGANG mit der Taste ''D'' bestätigen. Auf dem Display erscheint AUS 01 0. 2. Um den entsprechenden Ausgang zu aktivieren drücken Sie die 1, um den Ausgang zu deaktivieren drücken Sie die 0. -
Seite 7: Birnstabes Ausgang Aktivieren
6.1.1 Bistabilen Ausgang Aktivieren (Ausgang 1-4) 1 1 # Aktivieren Ausgang 1 1 2 # Aktivieren des Ausgang 2 usw. Telefonwählgerät bestätigt durch einen Signalton 6.1.2 Bistabilen Ausgang deaktivieren (Ausgang von 1-4) 0 1 # Ausgang 1 0 2 # Ausgang 2 usw. . 5. - Seite 8 Der Reset erfolgt durch anlegen der Betriebsspannung, (AKKU oder Netz 12VDC) und gleichzeitigem drücken der Taste D. Wenn WARTEN am Display erscheint ,kann die Taste D losgelassen werden ,und die Stromzufuhr ist erneut zu unterbrechen .Erst jetzt am Gerät erneut die Betriebsspannung anlegen, und warten bis 00 00 erscheint.(untergestellte UHRZEIT) Das Blättern im Menü...
