EASYBKA - EASYBKR

3. INSTALLATION

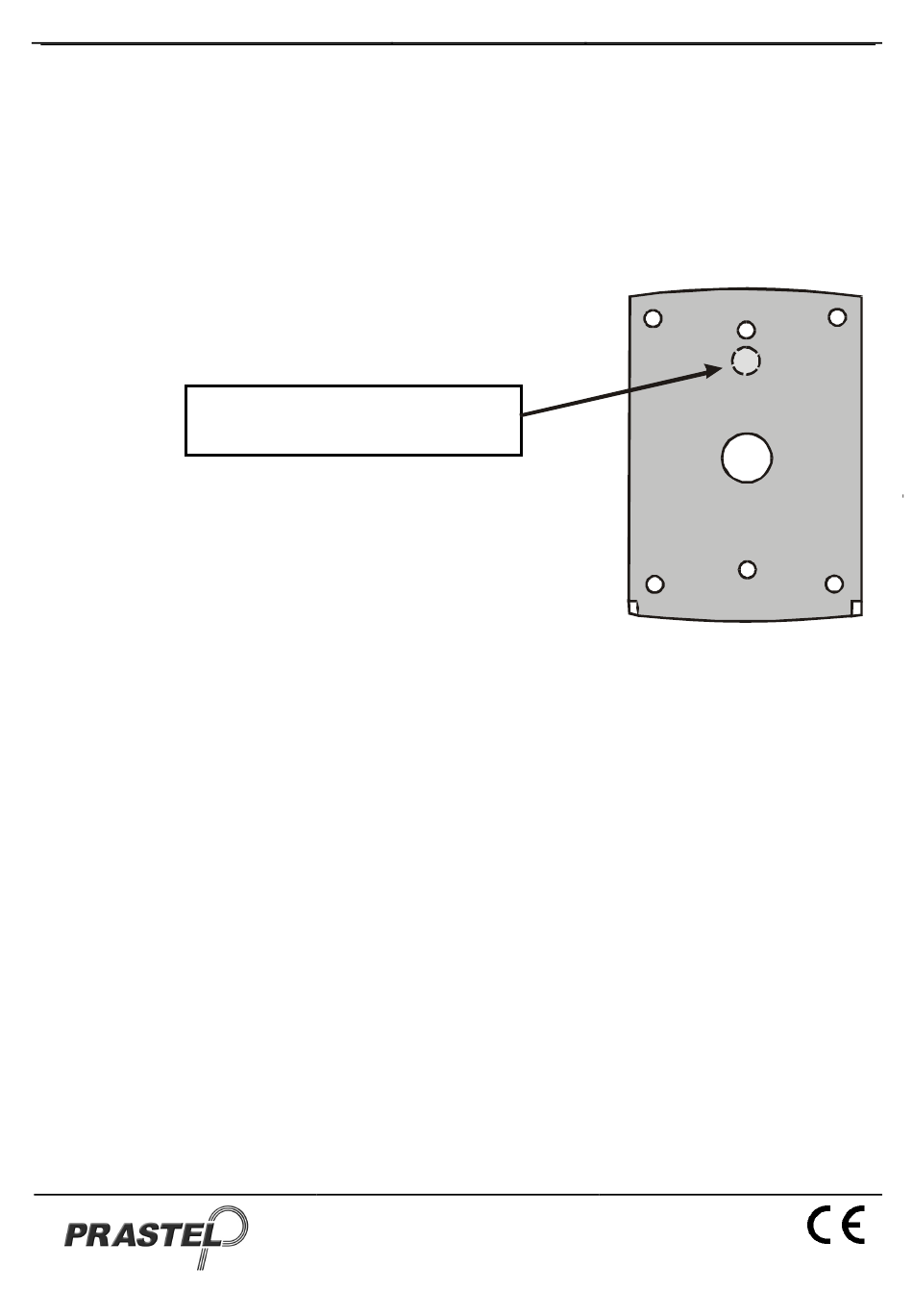

Avant l'installation, choisir la position pour le montage du clavier
EASYBKA/R. Cette position doit être à la hauteur de l'épaule et sur le
même côté de la poignée de la porte. Pour fixer le clavier percer en
correspondance des 2 points indiqués avec la lettre A.
ATTENTION! NE PAS PERCER
Percer en correspondance du signe C pour le passage des câbles.
1. Relier le clavier en suivant les instructions fournies au paragraphe
suivant.
2. Fixer le fond du clavier EASYBKA/R dans la position choisie.
3. Replacer le couvercle de l'EASYBKA/R sur le clavier.
4. Visser le couvercle au moyen de la vis de sécurité et de la clé en
L prévue à cet effet fournie avec le kit.
3.1 Branchements de l'EASYBKA
Le clavier est équipé d'un câble à 10 pôles d'1 m de long. Pour le
raccordement du clavier EASYBKA, procéder de la façon indiquée ci-
après :
1. Préparer le câble de la longueur demandée.
2. Relier les fils de l'EASYBKA aux dispositifs correspondants et
protéger toutes les connexions. Se reporter au tableau des
couleurs de raccordement ci-dessous et aux schémas de
raccordement fournis aux paragraphes suivants.
FRANÇAIS
Lentille du tamper
2
EASYBK_06_13.doc
A
B
C
B
A
B
B
