3 Descrizione
3.1 Generalità
Contaore 0,01 36 s,
0,10 6 min,
1,00 1 h
Display LCD a 7 decadi, altezza 8 mm
Campo di conteggio 0.00 ... 99999.99 ore
Salvaguardia dati in EEPROM
Indicazione di overflow: display lampeggiante
Scatola DIN 48 x 24, grigio scuro
Alimentazione 10 ... 30 V DC, max. 25 mA
Indicazione di misura di tempo in corso tramite
clessidra lampeggiante sul display. Clessidra fissa
quando la misura non è attiva.

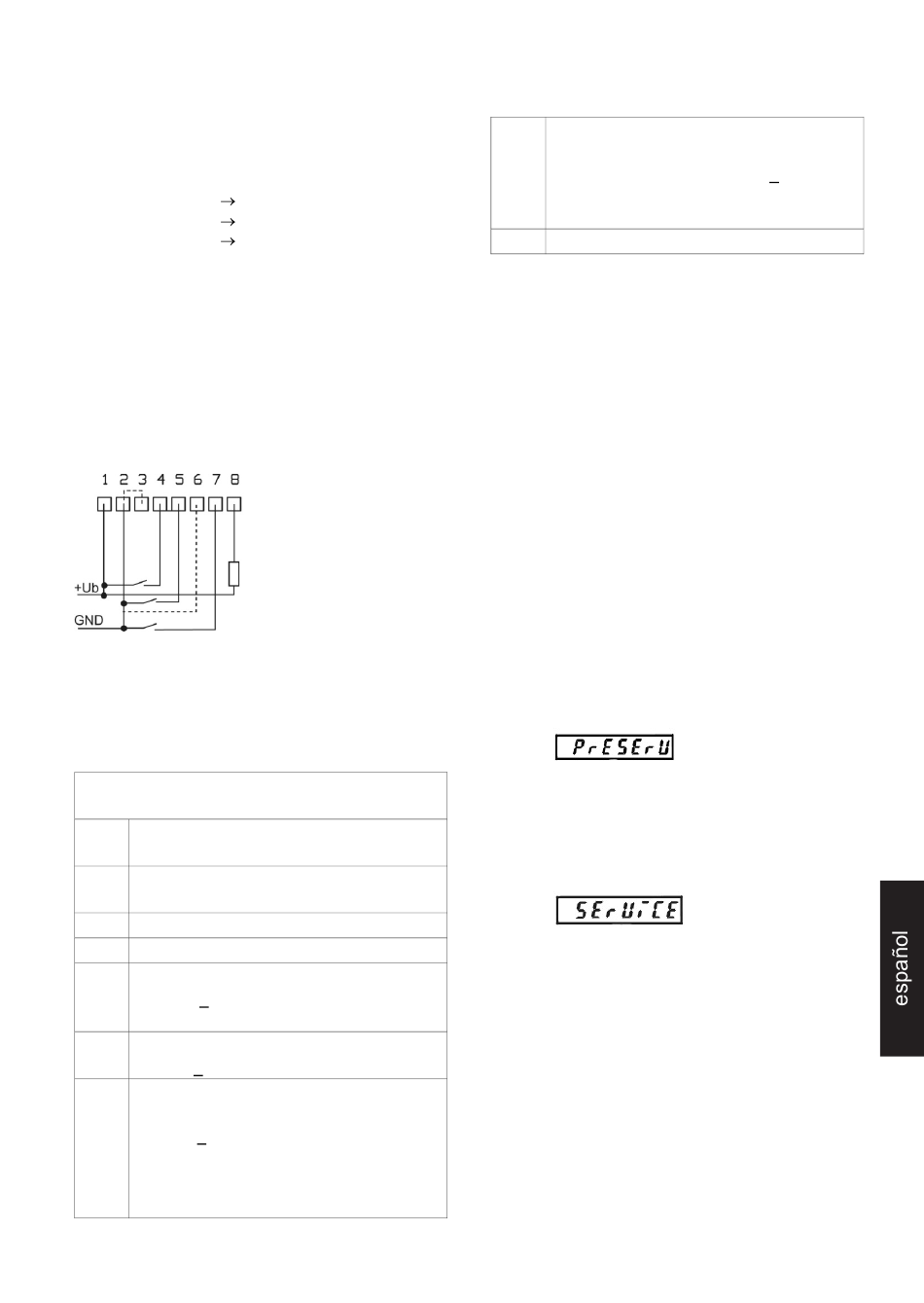

3.2 Collegamento e funzioni
Assegnazione dei morsetti
Codix
3.2.1 141
Codix 141 è un contaore: il contaore si avvia
quando l'ingresso morsetto 4 o l'ingresso morsetto
5 è attivato. Possibilità di Reset elettronico o
manuale.
Funzione e assegnazione dei morsetti
(le indicazioni in grassetto corrispondono alle iscrizioni sul prodotto)
Mor- Funzione
setto:
1 10-30 V DC,
Tensione d'alimentazione +Ub
2 GND, 0 V DC
3 GND, 0 V DC
4 INP PNP, Il contaore conta quando una
tensione > 3,5 V viene applicata al
morsetto 4
5 INP NPN, Il contaore conta quando una
tensione< 2 V viene applicata al morsetto 5
6 RESET MANUEL ENABLE,
se il morsetto 6 viene collegato con GND o
con 0 V (< 2 V), il tasto o l'ingresso di Reset
permette di riposizionare il contaore a 0.00
Uscita 8 solo per
Codix 143
Carica d'uscita
7 RESET,
Ingresso di Reset: se il morsetto 7 viene
collegato con GND o con 0 V (< 2 V), il
contaore viene riposizionato à 0.00 (Reset
elettronico)
8 non utilizzato per il contaore standard
3.2.1.1 Funzione del tasto frontale
Premere il tasto frontale rosso per riazzerare il
contaore. Questa funzione è attiva soltanto quando
l'ingresso 6 viene collegato con 0 V o con GND.
Codix
3.2.2 143
Contaore di manutenzione con 2 messaggi "Service"
e "PreService", ed una uscita. Ingresso NPN o PNP.
Possibilità di Reset elettronico e manuale. Con un
Reset unico, il conteggio prosegue fino all'intervallo di
manutenzione successivo, senza riazzeramento. Se
il tasto Reset o l'ingresso Reset viene attivato une
seconda volta entro 4 s, l'apparecchio è
ripristinato allo stato che aveva alla consegna. (Il
contatore è riposizionato a 0.00, le preselezioni per i
messaggi sono posizionate a 5000,00 e 4900,00!).
Esempio: manutenzione dopo 5000 .00 ore,
„SErViCE"
Preallarme per 4900.00 ore, „PrESErV"
(= 5000.00 – 100.00)
Su une preallarme è impostata „PrESErV", il
messaggio seguente viene visualizzato
alternativamente con il valore corrente
La regolazione raccomandata è di 100.00 ore prima
della preserlezione di manutenzione. Nell'esempio
qui sopra, il preallarme viene emesso quando il
contatore raggiunge 4900.00 ore; rimane attivo
finché il valore di manutenzione non sia raggiunto.
Dopo di 5000.00 ore, il messaggio seguente viene
visualizzato alternativamente con il valore corrente
e l'uscita del morsetto 8 diventa attiva. Questo
display alternante e l'uscita rimangono attivi fino ad
un Reset del contatore. Se per esempio il contatore
è resettato quando ha raggiunto 6000.00 ore, il
display alternante e l'uscita vengogo resettati. Il
display visualizza per 4 s il nuovo valore di
preselezione; poi visualizza il valore corrente. Il
messaggio "SerViCE" e l'uscita saranno attivati
nuovamente quando il contatore avrà raggiunto
11000.00 ore (6000.00+5000.00).
