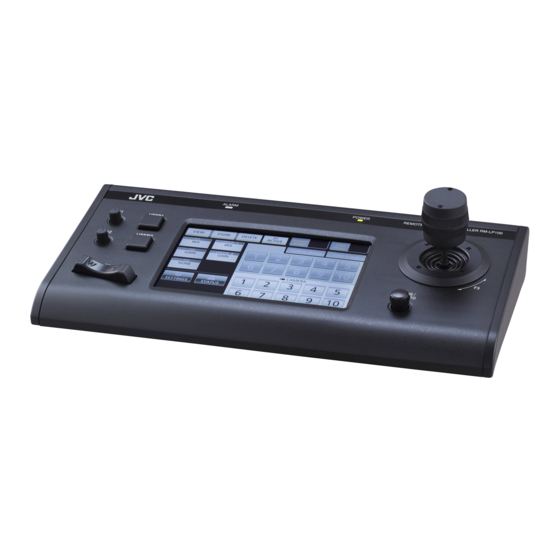

REMOTE CAMERA CONTROLLER
RM-LP100U
RM-LP100E
BEDIENUNGSANLEITUNG
.
Technische Daten und Erscheinungsbild dieses Geräts können aufgrund weiterer Verbesserungen ohne vorherige
Ankündigung geändert werden.
Details
Details zu den Einstellungen und zum Betrieb finden Sie unter „BEDIENUNGSANLEITUNG" auf der Webseite.
Bitte überprüfen Sie die neuesten BEDIENUNGSANLEITUNG, Tools, usw. über die URL unten.
Nordamerika:
http://pro.jvc.com/prof/main.jsp
Europa:
http://www.service.jvcpro.eu/public/
China:
http://www.jvc.com.cn/service/download/index.html
Vielen Dank für den Kauf dieses Produkts.
Bevor Sie beginnen, dieses Gerät zu verwenden, lesen Sie bitte sorgfältig die "BEDIENUNGSANLEITUNG", um den
richtigen Umgang mit dem Produkt zu gewährleisten.
Bitte lesen Sie insbesondere die "Sicherheitsmaßnahmen", um den sicheren Umgang mit dem Produkt zu
gewährleisten. Bewahren Sie sie nach dem Lesen zusammen mit der Garantiekarte auf und greifen Sie darauf zurück,
wenn Sie sie brauchen.
Die Seriennummer ist für die Qualitätskontrolle ausschlaggebend. Bitte vergewissern Sie sich nach dem Kauf, dass die
Seriennummer korrekt auf diesem Produkt angegeben ist und dass die gleiche Seriennummer auf der Garantiekarte
angegeben ist.
Bitte lesen Sie das Folgende, bevor Sie beginnen:
Vielen Dank für Ihren Erwerb dieses Produktes.Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie bitte diese Anweisungen
sorgfältig, um die bestmögliche Leistungsfähigkeit zu gewährleisten.
In diesem Handbuch wird jede Modellnummer beschrieben, ohne den letzten Buchstaben (U/E), welcher für das Ziel der
Auslieferung steht. (U: für USA und Kanada, E: für Europa) Nur „U"-Modelle (RM-LP100U) wurden von der UL bewertet.
IM 1.01
B5A-1936-03
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für JVC RM-LP100U
- Seite 1 Leistungsfähigkeit zu gewährleisten. In diesem Handbuch wird jede Modellnummer beschrieben, ohne den letzten Buchstaben (U/E), welcher für das Ziel der Auslieferung steht. (U: für USA und Kanada, E: für Europa) Nur „U“-Modelle (RM-LP100U) wurden von der UL bewertet. IM 1.01...
-
Seite 2: Sicherheitsmaßnahmen
Sicherheitsmaßnahmen Bei Nichtbeachtung der folgenden Sicherheitshinweise KONDENSATIONSNIEDERSCHLAG können Schäden am Gerät, an der Fernbedienung oder an der Bei einem unvermittelten Wechsel der Umgebungstemperatur von Disc auftreten. kalt zu warm bzw. bei Auftreten extremer Luftfeuchtigkeit kann es 1. Das Gerät NICHT an Orten aufstellen, ^ zum Kondensationsniederschlag^am Gerät kommen (ähnlich dem ^ wo es extremen Temperaturen oder hoher Luftfeuchtigkeit Effekt, der beim Einfüllen einer kalten Flüssigkeit in eine Flasche an... - Seite 3 HAFTUNGSAUSSCHLUSS NETZANSCHLUSS JVC ist keinesfalls für Schäden haftbar, die aufgrund einer aus Die vorgeschriebene Betriebsspannung für dieses Produkt beträgt irgendwelchen Gründen fehlgeschlagenen Aufzeichnung, 120 V Wechselstrom (für USA und Kanada) und 220 – 240 V Speicherung oder Wiedergabe beliebiger Inhalte (Video, Audio Wechselstrom (für europäische und asiatische Länder oder...
-
Seite 4: Inhaltsverzeichnis
Handbuch. Vorbereitungen ..............8 Inhalt dieses Handbuchs Betrieb 0 Alle Rechte vorbehalten von der JVC KENWOOD Corporation. Unerlaubte Vervielfältigung oder Nachdruck Auswahl und Bedienung einer Kamera ........9 dieses Handbuchs als Ganzes oder in Teilen ist Auswahl einer Kamera ............9 strengstens untersagt. -
Seite 5: Wichtigste Leistungsmerkmale
Wichtigste Vorsichtsmaßnahmen Leistungsmerkmale Lagerungs- und Nutzungsorte Die Funktionen für die Kombination dieses Geräts und der HD Vermeiden Sie die Aufstellung dieses Geräts in den PTZ REMOTE CAMERA (KY-PZ100) sind wie folgt. folgenden Umgebungen. Dies kann zu Fehlfunktionen oder Ausfällen führen. Einfache Bedienung mit dem LCD- Heiße oder kalte Orte, die außerhalb des zulässigen Touchscreen... -
Seite 6: Bezeichnung Der Teile
Bezeichnung der Teile Rückseite Vorderseite B C D E A Taste USER1 Zum Umschalten des Einstellungsmenüs. B Knopf F1 A Netzschalter Wird für die Mehrfachfunktionseinstellungen verwendet. Zum Ein- und Ausschalten des Geräts. C Knopf F2 B Kabelbinder Wird für die Mehrfachfunktionseinstellungen verwendet. Zur Verhinderung, dass das Netzteilkabel herausfällt. - Seite 7 Kamerabedienungsbildschirm A [USER1] J [ENTER] Die Funktion, die der Taste [USER1] zugewiesen ist, kann Wird angezeigt, wenn das Gerät in den Modus [STORE] oder konfiguriert werden. Modus [DELETE] übergeht. Kann zum Bestätigen und Die standardmäßig zugewiesene Funktion ist „EXPOSURE“. Löschen der Positionsnummer verwendet werden. B [F1] K [VIEW] Die Funktion, die dem Knopf [F1] zugewiesen ist, kann...
-
Seite 8: Vorbereitungen
Vorbereitungen 1 Schalten Sie den Netzschalter auf „Ein“. 0 Das Gerät wird eingeschaltet und die POWER-Lampe leuchtet auf. 0 Der Startbildschirm wird auf dem Bedienfeld angezeigt. Gleichzeitig leuchtet die ALARM-Lampe auf. In dieser Zeit kann dieses Gerät nicht bedient werden. 0 Nach etwa 10 Sekunden erlischt der Startbildschirm und der Homebildschirm wird angezeigt. -
Seite 9: Auswahl Und Bedienung Einer Kamera
Auswahl und Bedienung Bedienung einer Kamera einer Kamera PTZ-Betrieb (Pan/Tilt/Zoom - Schwenken/ Neigen/Zoomen) Auswahl einer Kamera 1 Wählen Sie eine Kamera aus, die Sie bedienen möchten. Geben Sie die Nummer der Kamera an, deren Videobild auf dem Monitor angezeigt werden soll. (A S. -
Seite 10: Änderung Einer Zugewiesenen Funktion
Dieses System gibt Ihnen die Gelegenheit, mehrere Aufnahmepositionen einer Kamera einzurichten. Diese Aufnahmeposition wird als “Position” bezeichnet. Die Netzwerkkamera JVC HD PTZ REMOTE CAMERA KY- PZ100 gibt Ihnen die Gelegenheit, 10 Gruppen von 10 Rastern, insgesamt 100 Aufnahmepositionen einzurichten. Die eingerichteten Aufnahmepositionen werden als “Voreinstellungspositionen”... -
Seite 11: Einstellung Der Kamerafunktionen
Einstellung der Einstellung des Belichtungsmodus (BELICHTUNG) Kamerafunktionen Auswahl der Methode zur Steuerung der Helligkeit. AUTO : Passt die Helligkeit automatisch an. SHUTTER : Schaltet zum Verschlusspriorität-Betrieb (manuell Einstellung des Weißabgleichs (R/B- für Verschluss und automatisch für alles andere). Verstärkung) IRIS : Schaltet zum Blendenpriorität-Betrieb (manuell für Blende und automatisch für alles andere). -
Seite 12: Anpassen Der Helligkeit
Starten des Streamings Einstellung der Verstärkung Automatischer Verstärkungsmodus (automatische Verstärkungsanpassung) 1 Wählen Sie auf dem Bedienfeld USER1 aus. Der automatische Verstärkungsmodus (die automatische 2 Wählen Sie in der Funktionsauswahl Verstärkungsanpassung) wird durch die Einstellung der „STREAMING“ aus und tippen Sie auf die Taste EXPOSURE auf „AUTO“... -
Seite 13: Ablauf Der Einrichtung
Ablauf der Einrichtung Grundfunktionen des Menübildschirms Wenn Sie das System das erste Mal einrichten oder wenn Sie neue Kameras hinzufügen, nehmen Sie die Einrichtung wie folgt vor. 1 Tippen Sie auf dem Homebildschirm auf die Taste Führen Sie stets eine Funktionskontrolle nach der Einrichtung [SETTINGS]. -
Seite 14: Ablauf Des Menübildschirms
Ablauf des Menübildschirms Die Menübildschirme bestehen aus einem normalen Menübildschirm und einem Einstellungsmenübildschirm. Der Ablauf jedes Bildschirms ist in den nachfolgenden Abbildungen dargestellt. Normaler Menübildschirm VIEW-Bildschirm Damit können Sie die Kamera auswählen und die Position der Kamera voreinstellen. Homebildschirm VIEW-Bildschirm CAM Group-Bildschirm Position Group-Bildschirm Position-Bildschirm... - Seite 15 DELETE-Bildschirm Damit können Sie die Voreinstellungsposition der Kamera löschen. Homebildschirm DELETE-Bildschirm CAM Group-Bildschirm Position Group-Bildschirm Position-Bildschirm F1/F2/F3/USER1/USER2-Bildschirm Damit können Sie die Funktionen den Tasten und Knöpfen dieses Geräts zuweisen. Homebildschirm F1/F2-Bildschirm (*) Homebildschirm F3-Bildschirm (*) * Sie können die markierte Funktion ohne Antippen von [ENTER] USER1/USER2- einstellen, solange der Bildschirm...
- Seite 16 Einstellungsmenübildschirm SETTINGS-Bildschirm Damit können Sie die Einstellungen dieses Geräts konfigurieren. (A S. 13 „Einstellungsmenü“) Homebildschirm Video-Bildschirm ALL CAMERAS-Bildschirm CAMERA Group-Bildschirm MENU Control-Bildschirm SETTINGS-Bildschirm Single-Bildschirm Function-Bildschirm Network-Bildschirm CAMERA-Bildschirm CONTROLLER-Bildschirm Touch Panel-Bildschirm Ablauf des Menübildschirms...
-
Seite 17: Systemeinrichtung
Systemeinrichtung Einstellung der Videoausgabe einer einzelnen Kamera ein/aus Umschalten der Kameravideoausgabe Ein/ 1 Zeigen Sie den Homebildschirm an. Tippen Sie auf die Taste [HOME] des Bildschirms, wenn der Homebildschirm nicht angezeigt wird. Einstellung der Videoausgaben aller Kameras 2 Tippen Sie auf die Taste [SETTINGS]. ein/aus Der Einstellungsmenübildschirm wird angezeigt. -
Seite 18: Ip-Einstellung
0 Verwenden Sie die gleiche Port No. und das gleiche Password, wie für die angeschlossene Kamera konfiguriert ist. Die werksseitige Voreinstellung ist entsprechend der werksseitigen Voreinstellung der Netzwerkkamera JVC „KY- PZ100“ eingestellt. 0 Wenn Sie die Konfiguration mit „AUTO“ vornehmen, weist dieses Gerät die IP-Adressen der im Netzwerk angeschlossenen Geräte der Reihe nach ab „***.***.***. -
Seite 19: Einrichtung Des Tallys
Einrichtung des Tallys Anschlussbeispiel für den TALLYAUSGANG Bitte vergewissern Sie sich, dass die folgenden Bedingungen Tally-Steuerungsschnittstelle erfüllt sind. Spannung : Maximaler Gleichstrom 24 V Konfigurieren Sie mit dem Schalter EINSTELLUNG auf der Stromstärke : Maximal 50 mA Rückseite die Funktionen des Pins 4 und Pins 5 des Tallyanschlusses. -
Seite 20: Fehlersuche
Fehlersuche Problem Symptom Maßnahme Kein Strom. Keine Antwort, auch wenn Schalten Sie den Netzschalter an Sie auf das Bedienfeld der Rückseite des Geräts aus und dieses Geräts tippen. anschließend wieder ein. Wenn die Kamera immer noch nicht hochfährt, beenden Sie die Verwendung des Geräts, trennen Sie das Netzkabel von der Steckdose ab und wenden Sie sich... -
Seite 21: Technische Daten
Technische Daten Zubehör Zubehör Allgemein Garantiekarte (nur U-Modell) Parameter Beschreibung INSTRUCTIONS (BASIC) Betrieb 12 V DC Netzteil Derzeitiger 0,6 A Netzkabel (U-Modell: 1, E-Modell: 2) Verbrauch Kabelbinder Gewicht Etwa 2,1 kg Schraube (M3) Umgebungstemperatur 0 °C bis 40 °C (Betrieb) Zulässige 20 %RH bis 90 %RH (Keine Luftfeuchtigkeit im... - Seite 24 B5A-1936-03 © 2016 JVC KENWOOD Corporation...
