DAP audio COM-42 Handbuch
Inhaltszusammenfassung für DAP audio COM-42

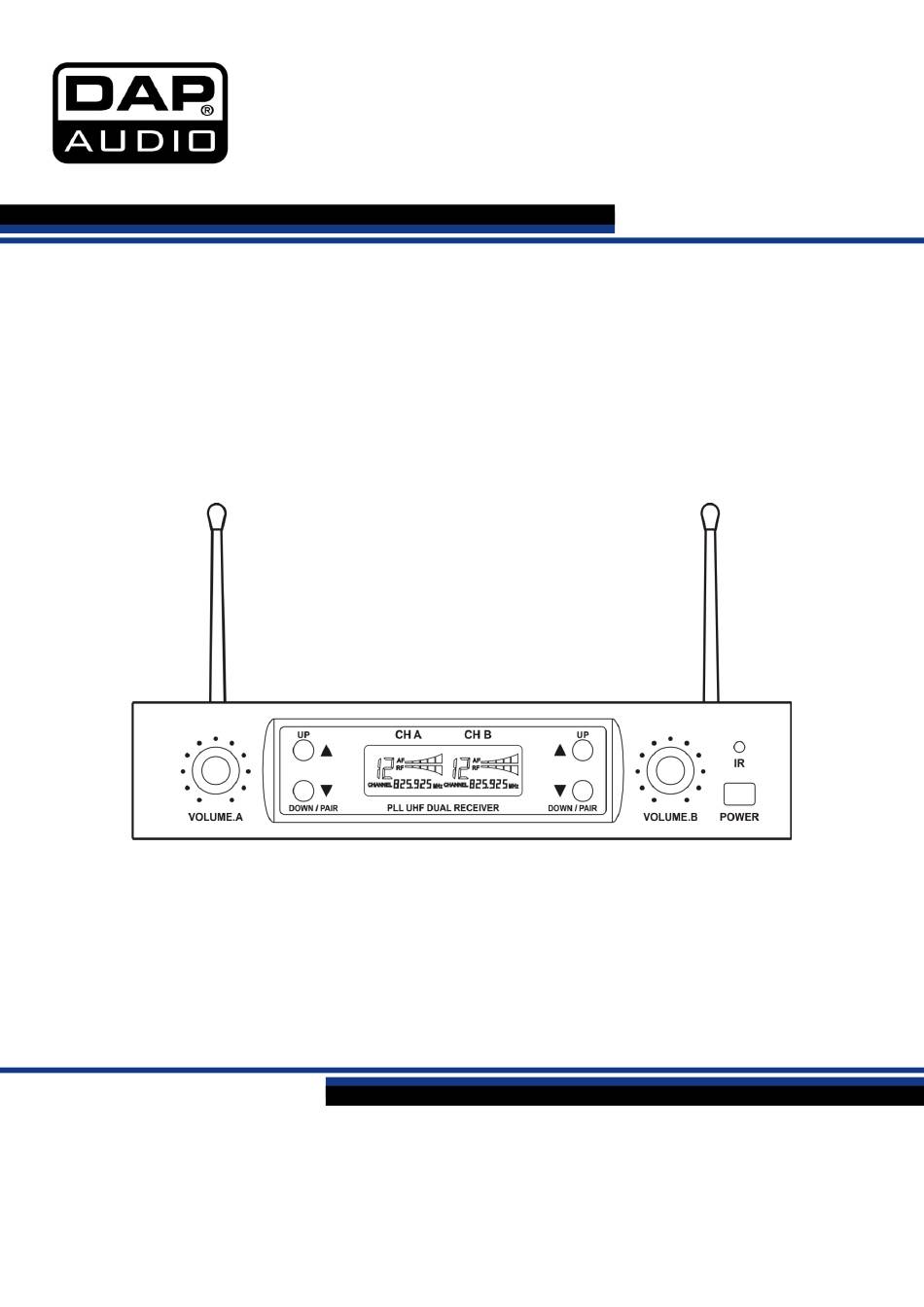

- Seite 1 HANDBUCH DEUTSCH COM-42 Bestellnummer: D1464 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
COM-42 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ..............................2 Bestimmungsgemäßer Gebrauch ......................... 3 Netzanschlüsse ................................3 Rückgabe ................................... 4 Reklamationen ................................4 Beschreibung des Produkts ............................. 5 Funktionen .................................. 5 Vorderseite ................................. 5 Rückseite ..................................6 Mikrofon ..................................7 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● DAP Core COM-42 ● DC-Netzteil, 15 V,300 mA ● 2 Antennen ●... -
Seite 4: Bestimmungsgemäßer Gebrauch
COM-42 WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen. ● Entfernen Sie die Warnungen und Informationsetiketten nicht vom Produkt. ● Achten Sie darauf, dass keine Kabel herumliegen. ●... -
Seite 5: Rückgabe
COM-42 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 6: Beschreibung Des Produkts
Antenne für Kanal A LCD-Display + Steuerungstasten Antenne für Kanal B IR-LED Zeigt an, ob eine Datenverbindung zwischen dem Mikrofon und dem COM-42 besteht. Netzschalter EIN/AUS Zum Ein- und Ausschalten des Geräts. Lautstärkeregler für Kanal B Drehregler zum Anpassen des Ausgabepegels. -
Seite 7: Rückseite
COM-42 Rückseite Abb. 02 DC-Netzteil, 15 V/300 mA Schließen Sie hier das mitgelieferte DC-Netzteil (15V, 300mA) an. Squelchregler für Kanal B Einstellen der Rauschsperrenschwelle, um entweder die Signalqualität oder die Bandbreite des Systems zu unterstützen. Dieser Regler wird ab Werk eingestellt und muss normalerweise nicht verändert werden. -
Seite 8: Mikrofon
IR-Sensor Der Sensor empfängt das IR-Signal vom COM-42 für die Kanalauswahl. Der Batteriefachdeckel muss geöffnet sein und der IR-Sensor muss zum COM-42 zeigen, damit der gewählte Kanal geladen wird. Kunststoff-Schraubendreher Mit dem Schraubendreher können Sie Regler (20) drehen und so die Eingangsverstärkung anpassen. -
Seite 9: Installation
01) Siehe Abb. 04. Schließen Sie da mitgelieferte DC-Netzteil an die DC-Eingangsbuchse (08) auf der Rückseite des COM-42 an. Schließen Sie das Netzteil an eine Steckdose oder andere Stromquelle an. 02) Halten Sie den Netzschalter (05) vorne auf dem COM-42 vier Sekunden lang gedrückt. Das Gerät ist nun eingeschaltet. -
Seite 10: Einlegen/Austauschen Der Batterie
01) Schalten Sie das Mikrofon aus. Der COM-42 sollte nun kein Signal mehr empfangen. 02) Falls der COM-42 dennoch ein Signal empfängt, verwenden Sie den Squelchregler (09, 13), um die Rauschsperrenschwelle anzuheben, damit dieses Signal nicht mehr empfangen wird. Wenn das Signal so nicht beseitigt wird, müssen der das Mikrofon und der COM-42 auf einen anderen Kanal... -
Seite 11: Anschlusskabel
COM-42 Anschlusskabel Gehen Sie mit Ihren Kabeln vorsichtig um. Halten Sie sie an den Verbindungsteilen und vermeiden Sie Knoten und Verdrehungen, wenn Sie die Kabel einrollen. Dadurch wird Ihre Lebensdauer verlängert und ihre Funktionstüchtigkeit verbessert. Überprüfen Sie den Zustand Ihrer Kabel in regelmäßigen Abständen. -
Seite 12: Wartung
COM-42 Wartung Der COM-42 von DAP Audio ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 13: Technische Daten
COM-42 Technische Daten Mikrofon Typ: Dynamisch, Schwingspule Stromversorgung: 2 x Batterie UM3, AA1,5V (nicht enthalten) Richtcharakteristik: Niere Dynamisch: >100dBu Sensibilität (1000 Hz): 2,2 mV/Pa* (*1 Pa = 94 dB SPL) Max. SPL: 135 dB (1% THD) Betriebszeit: >6 Stunden Trägerfrequenzbereich:... -
Seite 14: Abmessungen
COM-42 Abmessungen Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. Website: www.Dap-audio.info E-Mail: service@highlite.com Bestellnummer: D1464... - Seite 15 COM-42 Bestellnummer: D1464...
- Seite 16 ©2019 DAP Audio...
