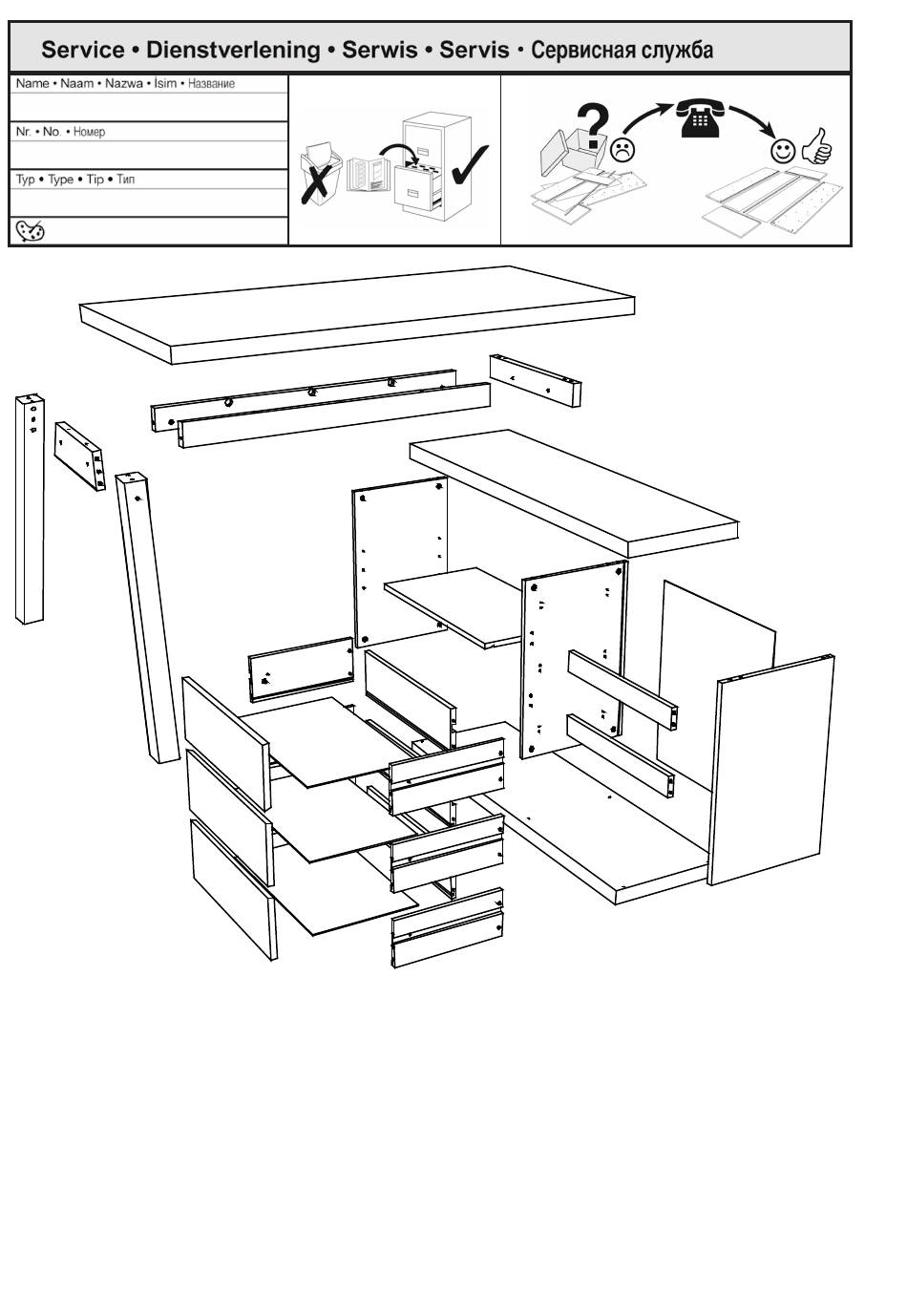

HMW Möbel 6172 Montageanleitung Seite 2

2877
2860
2860
A 1x 1350 x 650 x 44
B 2x 920 x 65 x 25
C 1x 450 x 65 x 25
D 1x 1145 x 350 x 44
E 1x 1145 x 350 x 44
F 1x 629 x 344 x 16
G 1x 466 x 60 x 16
H 1x 542 x 348 x16
I 1x 542 x 348 x 16
2/21_6172
A
B
B
N
L
Q
M
Q
M
Q
C
H
F
P
O
O
O
J 1x 542 x 348 x 16
K 1x 542 x 476 x 3
L 1x 462 x 160 x 16
M 2x 462 x 160 x 16
N 3x 285 x 120 x 12,5
O 3x 285 x 120 x 12,5
P 3x 435 x 120 x 12,5
Q 3x 446 x 281 x 3
D
J
K
G
G
E
I
