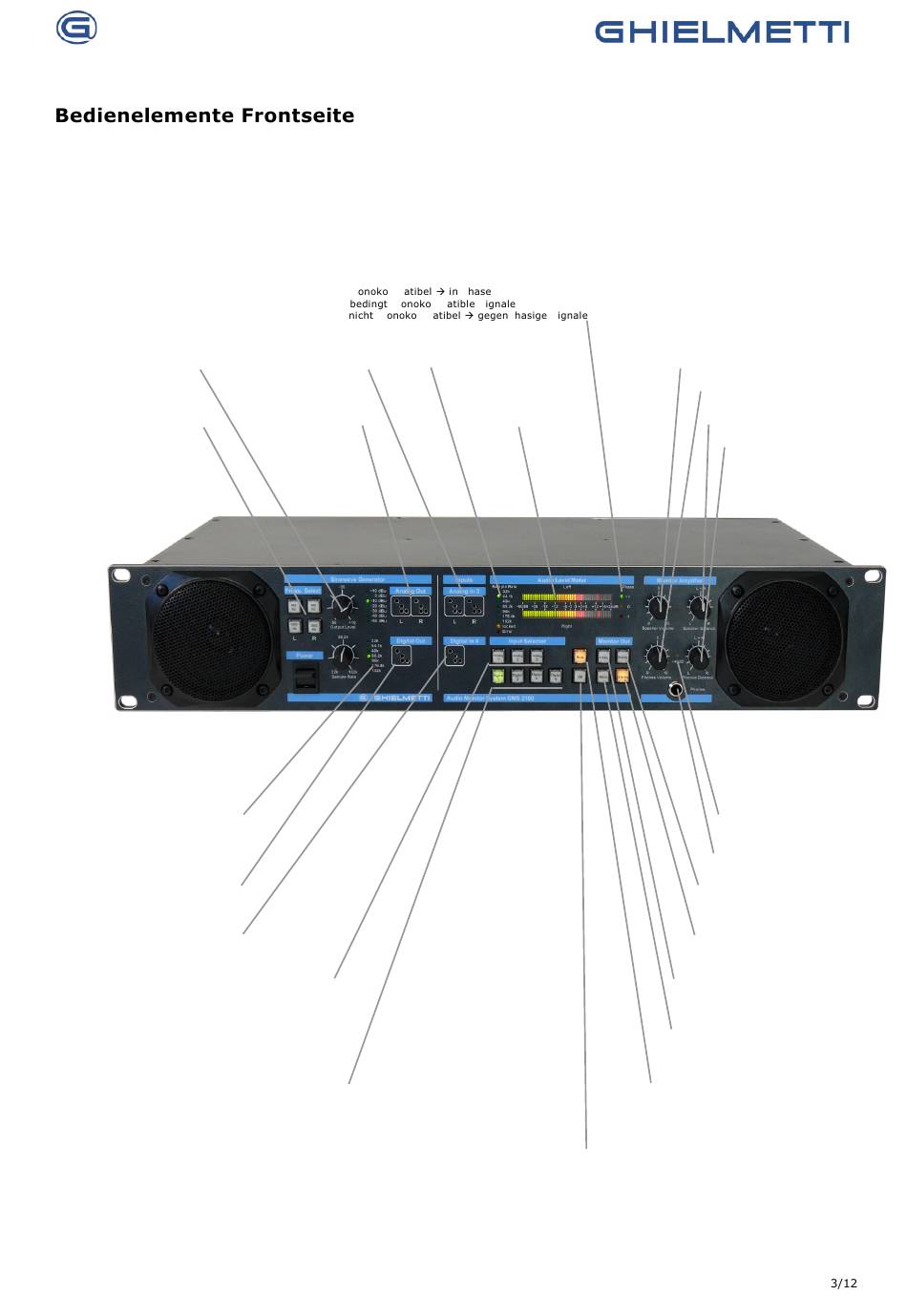

Audio @ Video @ Data Communications
Sinusgenerator
Pegeleinstellung
+ 10dBu bis – 50 dBu
Sinusgenerator
800 Hz, 1000 Hz
für L und R einzeln wählbar
Sinusgenerator
Sample Rate
32 k bis 192 k
Sinusgenerator
AES/EBU Ausgang
AES/EBU Eingang 4
Analog Eingang Anwahltaste
für Analog Eingang 1 bis 3
Eingang 1, 2 rückseitig, 3 frontseitig
Drücken einer Taste länger als 2 sec.
schaltet die Verstärkung des Kopfhörerausganges
zwischen 0dB und +40dB um.
AES/EBU Eingang Anwahltaste
für digital Eingang 1 bis 4
Eingang 1 bis 3 rückseitig, 4 frontseitig
Drücken einer Taste länger als 2 sec.
schaltet die Verstärkung des Kopfhörerausganges
zwischen 0dB und +40dB um.
_______________________________________________________________________________________________________________
GHIELMETTI AG, Industriestrasse 6, CH-4562 Biberist, Schweiz - www.ghielmetti.ch - info@ghielmetti.ch - Tel.: +41 32 671 13 13 - Fax.: +41 32 671 13 14
Phasen - Anzeige
+1, grün: /
/
0, gelb:
/
-1, rot:
/
/
Analog Eingang 3
für L und R
Sinusgenerator
analog Ausgang
für L und R
)
/
,
,
Sample Rate - Anzeige
des digitalen Ausgangssignales
Pegel & Peak Anzeige
"Off" – Taste
schaltet alle Verbindungen aus
Drücken der Off-Taste länger als 2 sec.
schaltet die Sample Rate des AES Ausganges (Rückseite)
zwischen 192 k und 96 k um.
Lautsprecher Lautstärkeregler
Kopfhörer Lautstärkeregler
Lautsprecher Balanceregler
Kopfhörer Balanceregler
LED gelb
+40dB Verstärkung
Kopfhörerausgang
Signal des rechten Kanals
wird auf beide Lautsprecher geschaltet
Stereo Wahlschalter
Signal des linken Kanals
wird auf beide Lautsprecher geschaltet
Mono Wahlschalter,
summiert linken und rechten Kanal
Mute Taste
Stummschalten der Lautsprecher und Kopfhörer
