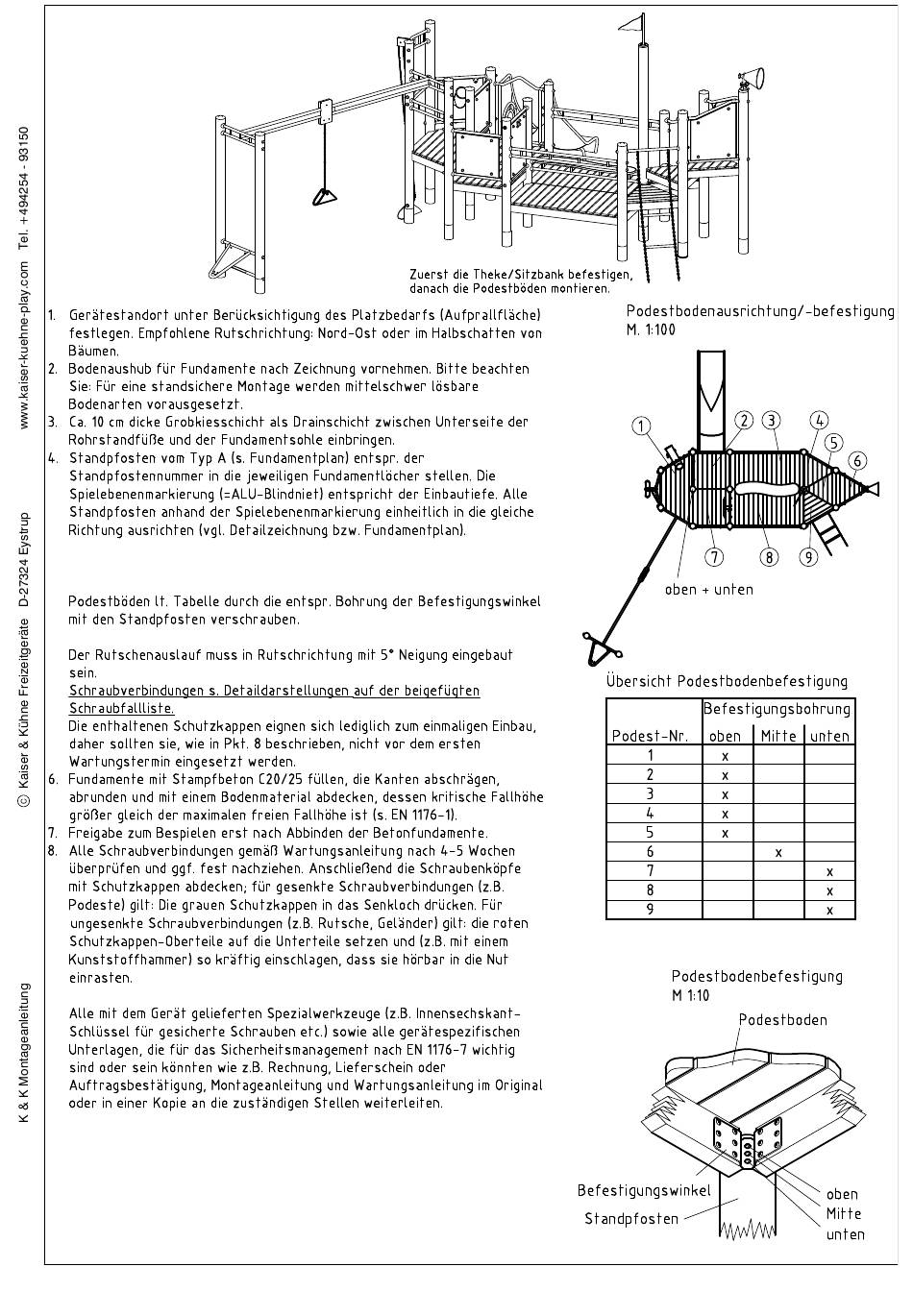

5. Zum Einbauen der vormontierten Bauteile bzw. Einzelteile müssen
die Schrauben mit der gelieferten Montagepaste leicht gefettet
werden.
Erst nach dem Ausrichten alle Schrauben fest anziehen.
Vor dem Anziehen der Schraubverbindungen
sind unbedingt alle Anbauteile einzusetzen.
Ein nachträgliches Einsetzen ist NICHT möglich !
Montageanleitung
Art.-Nr.
Bezeichnung
0-31650-704
K&K Sandfrachter
Maßstab
Stand
o.M.
07/18 DW
Seite 1/3
Werbung
Verwandte Anleitungen für Kaiser & Kühne 0-31650-704
Inhaltszusammenfassung für Kaiser & Kühne 0-31650-704
- Seite 1 Schrauben mit der gelieferten Montagepaste leicht gefettet werden. Erst nach dem Ausrichten alle Schrauben fest anziehen. Vor dem Anziehen der Schraubverbindungen sind unbedingt alle Anbauteile einzusetzen. Ein nachträgliches Einsetzen ist NICHT möglich ! Art.-Nr. Bezeichnung Maßstab Stand Montageanleitung 0-31650-704 K&K Sandfrachter o.M. 07/18 DW Seite 1/3...
- Seite 2 Diese Montageanleitung ist aus Formatgründen nicht im Maßstab dargestellt! (außer einzeln beschrifteten Details) Es gelten nur die angegebenen Bemaßungen! Bitte fordern Sie bei Bedarf die Montageanleitung im Maßstab 1:50 per Post an! Art.-Nr. Bezeichnung Maßstab Stand Montageanleitung 0-31650-704 K&K Sandfrachter o.M. 07/18 DW Seite 2/3...
- Seite 3 Art.-Nr. Bezeichnung Maßstab Stand Montageanleitung 0-31650-704 K&K Sandfrachter 1:20 07/18 DW Seite 3/3...
- Seite 4 Schraubenpaket Seite 031650704 1293371 Artikel: Auftrag: K&K Sandfrachter Ort: BV Beschreibung: 33 x SFRS1200001 Podestboden an Robinienstandpfosten (Mutter podestseitig) pro SF ges. K&K-Artikel Bezeichnung 33 x 3400700 Sechskantschraube M12x120 DIN931 A2 33 x 3300016 Abdeckkappe grau für Bohrlöcher Ø 30-34 mm aus Polyethylen (PE) zum Verschließen von Bohrlöchern 33 x...
- Seite 5 Schraubenpaket Seite 031650704 1293371 Artikel: Auftrag: K&K Sandfrachter Ort: BV Beschreibung: 2 x SFRS1210002 Doppel-Stufenplattenbrüstung an Robinienstandpfosten (ungesenkte Bohrung) pro SF ges. K&K-Artikel Bezeichnung 3430025 Scheibe ø 13 DIN125 3300055 Schraubenkappen-Oberteil M12 P2 3430051 Sechskant-Hutmutter M12 DIN986 A2 3400363 Sechskantschraube M12x150 DIN931 A2 3300054 Schraubenkappen-Unterteil gewölbt M12 1 x SFAS1070006...
- Seite 6 Schraubenpaket Seite 031650704 1293371 Artikel: Auftrag: K&K Sandfrachter Ort: BV Beschreibung: 1 x SFWZ0000001 Winkelschraubendreher Torx T40 mit Bohrung für Pin pro SF ges. K&K-Artikel Bezeichnung 3490081 Winkelschraubendreher Torx T40 2 x SFWZ0000012 Gleitmetall (Dose à 30 g) mit Pinsel pro SF ges.
