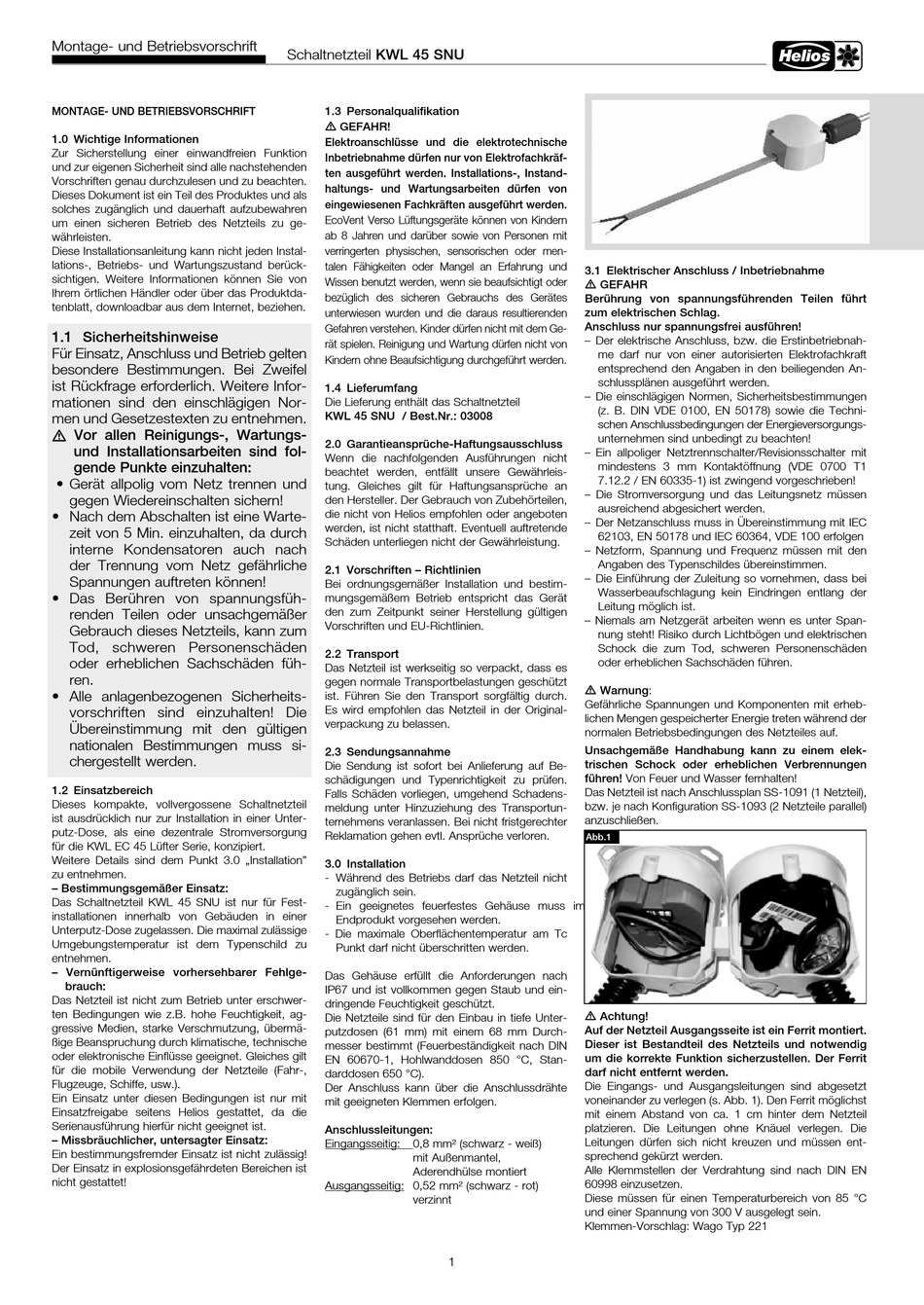

Helios KWL 45 SNU Montage- Und Betriebsvorschrift

Montage- und Betriebsvorschrift
MONTAGE- UND BETRIEBSVOR SCHRIFT
1.0 Wichtige Informationen
Zur Sicherstellung einer einwandfreien Funktion
und zur eigenen Sicherheit sind alle nachstehenden
Vorschriften genau durchzulesen und zu beachten.
Dieses Dokument ist ein Teil des Produktes und als
solches zugänglich und dauerhaft aufzubewahren
um einen sicheren Betrieb des Netzteils zu ge-
währleisten.
Diese Installationsanleitung kann nicht jeden Instal-
lations-, Betriebs- und Wartungszustand berück-
sichtigen. Weitere Informationen können Sie von
Ihrem örtlichen Händler oder über das Produktda-
tenblatt, downloadbar aus dem Internet, beziehen.
1.1 Sicherheitshinweise
Für Einsatz, Anschluss und Betrieb gelten
besondere Bestimmungen. Bei Zweifel
ist Rückfrage erforderlich. Weitere Infor-
mationen sind den einschlägigen Nor-
men und Gesetzestexten zu entnehmen.
m Vor allen Reinigungs-, Wartungs-
und Installationsarbeiten sind fol-
gende Punkte einzuhalten:
• Gerät allpolig vom Netz trennen und
gegen Wiedereinschalten sichern!
• Nach dem Abschalten ist eine Warte-
zeit von 5 Min. einzuhalten, da durch
interne Kondensatoren auch nach
der Trennung vom Netz gefährliche
Spannungen auftreten können!
• Das Berühren von spannungsfüh-
renden Teilen oder unsachgemäßer
Gebrauch dieses Netzteils, kann zum
Tod, schweren Personenschäden
oder erheblichen Sachschäden füh-
ren.
• Alle anlagenbezogenen Sicherheits-
vorschriften sind einzuhalten! Die
Übereinstimmung mit den gültigen
nationalen Bestimmungen muss si-
chergestellt werden.
1.2 Einsatzbereich
Dieses kompakte, vollvergossene Schaltnetzteil
ist ausdrücklich nur zur Installation in einer Unter-
putz-Dose, als eine dezentrale Stromversorgung
für die KWL EC 45 Lüfter Serie, konzipiert.
Weitere Details sind dem Punkt 3.0 „Installation"
zu entnehmen.
– Bestimmungsgemäßer Einsatz:
Das Schaltnetzteil KWL 45 SNU ist nur für Fest-
installationen innerhalb von Gebäuden in einer
Unterputz-Dose zugelassen. Die maximal zulässige
Umgebungstemperatur ist dem Typenschild zu
entnehmen.
– Vernünftigerweise vorhersehbarer Fehlge-
brauch:
Das Netzteil ist nicht zum Betrieb unter erschwer-
ten Bedingungen wie z.B. hohe Feuchtigkeit, ag-
gressive Medien, starke Verschmutzung, übermä-
ßige Beanspruchung durch klimatische, technische
oder elektronische Einflüsse geeignet. Gleiches gilt
für die mobile Verwendung der Netzteile (Fahr-,
Flugzeuge, Schiffe, usw.).
Ein Einsatz unter diesen Bedingungen ist nur mit
Einsatzfreigabe seitens Helios gestattet, da die
Serienausführung hierfür nicht geeignet ist.
– Missbräuchlicher, untersagter Einsatz:
Ein bestimmungsfremder Einsatz ist nicht zulässig!
Der Einsatz in explosionsgefährdeten Bereichen ist
nicht gestattet!
Schaltnetzteil KWL 45 SNU
1.3 Personalqualifikation
m GEFAHR!
Elektroanschlüsse und die elektrotechnische
Inbetriebnahme dürfen nur von Elektrofachkräf-
ten ausgeführt werden. Installations-, Instand-
haltungs- und Wartungsarbeiten dürfen von
eingewiesenen Fachkräften ausgeführt werden.
EcoVent Verso Lüftungsgeräte können von Kindern
ab 8 Jahren und darüber sowie von Personen mit
verringerten physischen, sensorischen oder men-
talen Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus resultierenden
Gefahren verstehen. Kinder dürfen nicht mit dem Ge-
rät spielen. Reinigung und Wartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt werden.
1.4 Lieferumfang
Die Lieferung enthält das Schaltnetzteil
KWL 45 SNU / Best.Nr.: 03008
2.0 Garantieansprüche-Haftungsausschluss
Wenn die nachfolgenden Ausführungen nicht
beachtet werden, entfällt unsere Gewährleis-
tung. Gleiches gilt für Haftungsansprüche an
den Hersteller. Der Gebrauch von Zubehörteilen,
die nicht von Helios empfohlen oder angeboten
werden, ist nicht statthaft. Even tuell auftretende
Schäden unterliegen nicht der Gewährleistung.
2.1 Vorschriften – Richtlinien
Bei ordnungsgemäßer Installation und bestim-
mungsgemäßem Betrieb entspricht das Gerät
den zum Zeit punkt seiner Herstellung gültigen
Vorschriften und EU-Richtlinien.
2.2 Transport
Das Netzteil ist werkseitig so verpackt, dass es
gegen normale Transportbelastungen geschützt
ist. Führen Sie den Transport sorgfältig durch.
Es wird empfohlen das Netzteil in der Original-
verpackung zu belassen.
2.3 Sendungsannahme
Die Sendung ist sofort bei Anlieferung auf Be-
schädigungen und Typenrichtigkeit zu prüfen.
Falls Schäden vorliegen, umgehend Schadens-
meldung unter Hinzuziehung des Transportun-
ternehmens veranlassen. Bei nicht fristgerechter
Reklamation gehen evtl. Ansprüche verloren.
3.0 Installation
- Während des Betriebs darf das Netzteil nicht
zugänglich sein.
- Ein geeignetes feuerfestes Gehäuse muss im
Endprodukt vorgesehen werden.
- Die maximale Oberflächentemperatur am Tc
Punkt darf nicht überschritten werden.
Das Gehäuse erfüllt die Anforderungen nach
IP67 und ist vollkommen gegen Staub und ein-
dringende Feuchtigkeit geschützt.
Die Netzteile sind für den Einbau in tiefe Unter-
putzdosen (61 mm) mit einem 68 mm Durch-
messer bestimmt (Feuerbeständigkeit nach DIN
EN 60670-1, Hohlwanddosen 850 °C, Stan-
darddosen 650 °C).
Der Anschluss kann über die Anschlussdrähte
mit geeigneten Klemmen erfolgen.
Anschlussleitungen:
Eingangsseitig: 0,8 mm² (schwarz - weiß)
mit Außenmantel,
Aderendhülse montiert
Ausgangsseitig: 0,52 mm² (schwarz - rot)
verzinnt
1
3.1 Elektrischer Anschluss / Inbetriebnahme
m GEFAHR
Berührung von spannungsführenden Teilen führt
zum elektrischen Schlag.
Anschluss nur spannungsfrei ausführen!
– Der elektrische Anschluss, bzw. die Erstinbetriebnah-
me darf nur von einer autorisierten Elektrofachkraft
entsprechend den Angaben in den beiliegenden An-
schlussplänen ausgeführt werden.
– Die einschlägigen Normen, Sicherheitsbestimmungen
(z. B. DIN VDE 0100, EN 50178) sowie die Techni-
schen Anschlussbedingungen der Energieversorgungs-
unternehmen sind unbedingt zu beachten!
– Ein allpoliger Netztrennschalter/Revisionsschalter mit
mindestens 3 mm Kontaktöffnung (VDE 0700 T1
7.12.2 / EN 60335-1) ist zwingend vorgeschrieben!
– Die Stromversorgung und das Leitungsnetz müssen
ausreichend abgesichert werden.
– Der Netzanschluss muss in Übereinstimmung mit IEC
62103, EN 50178 und IEC 60364, VDE 100 erfolgen
– Netzform, Spannung und Frequenz müssen mit den
Angaben des Typenschildes übereinstimmen.
– Die Einführung der Zuleitung so vornehmen, dass bei
Wasserbeaufschlagung kein Eindringen entlang der
Leitung möglich ist.
– Niemals am Netzgerät arbeiten wenn es unter Span-
nung steht! Risiko durch Lichtbögen und elektrischen
Schock die zum Tod, schweren Personenschäden
oder erheblichen Sachschäden führen.
m Warnung:
Gefährliche Spannungen und Komponenten mit erheb-
lichen Mengen gespeicherter Energie treten während der
normalen Betriebsbedingungen des Netzteiles auf.
Unsachgemäße Handhabung kann zu einem elek-
trischen Schock oder erheblichen Verbrennungen
führen! Von Feuer und Wasser fernhalten!
Das Netzteil ist nach Anschlussplan SS-1091 (1 Netzteil),
bzw. je nach Konfiguration SS-1093 (2 Netzteile parallel)
anzuschließen.
Abb.1
m Achtung!
Auf der Netzteil Ausgangsseite ist ein Ferrit montiert.
Dieser ist Bestandteil des Netzteils und notwendig
um die korrekte Funktion sicherzustellen. Der Ferrit
darf nicht entfernt werden.
Die Eingangs- und Ausgangsleitungen sind abgesetzt
voneinander zu verlegen (s. Abb. 1). Den Ferrit möglichst
mit einem Abstand von ca. 1 cm hinter dem Netzteil
platzieren. Die Leitungen ohne Knäuel verlegen. Die
Leitungen dürfen sich nicht kreuzen und müssen ent-
sprechend gekürzt werden.
Alle Klemmstellen der Verdrahtung sind nach DIN EN
60998 einzusetzen.
Diese müssen für einen Temperaturbereich von 85 °C
und einer Spannung von 300 V ausgelegt sein.
Klemmen-Vorschlag: Wago Typ 221
