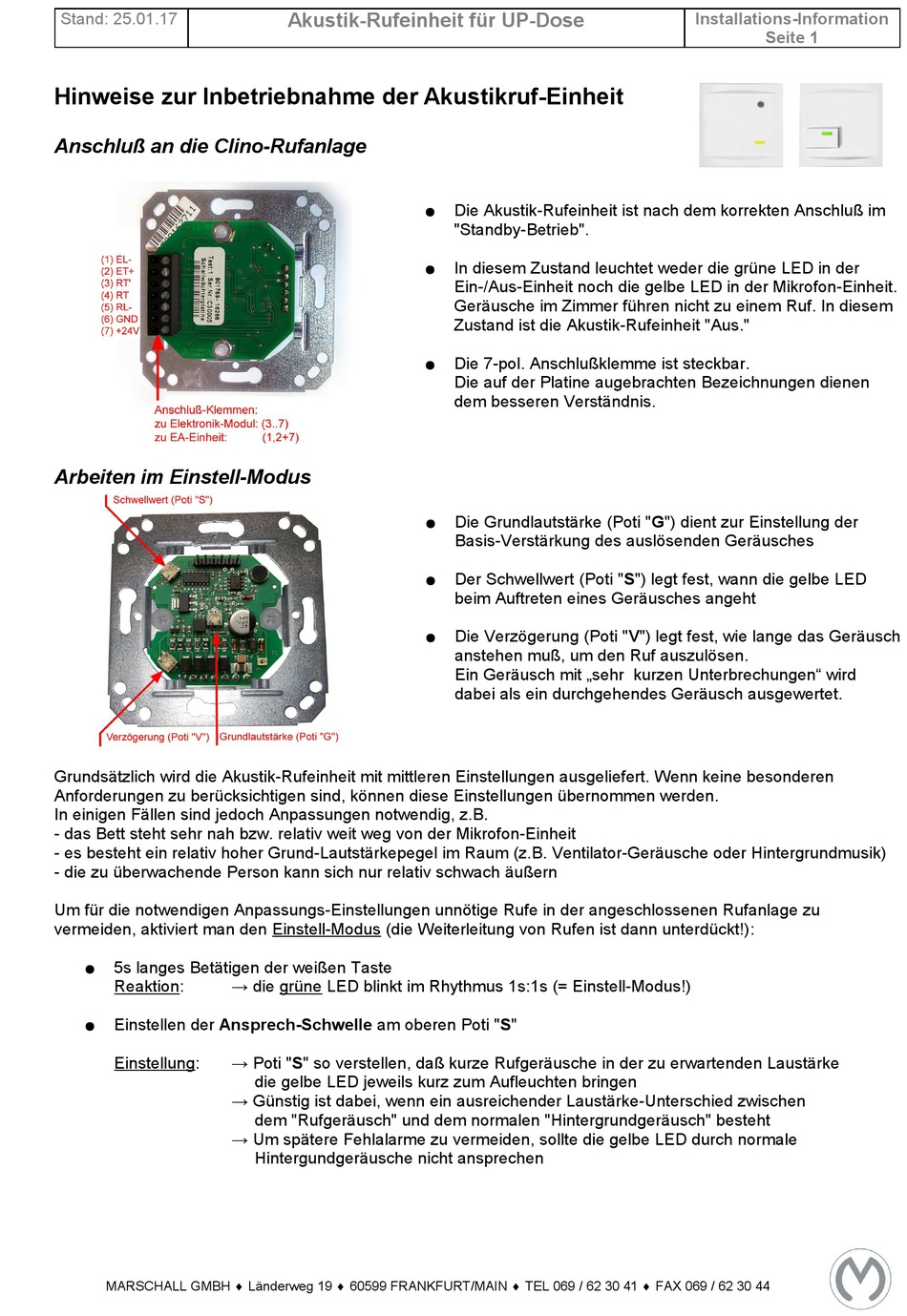

marschall C3005 Hinweise Zur Inbetriebnahme

Stand: 25.01.17
Hinweise zur Inbetriebnahme der Akustikruf-Einheit
Anschluß an die Clino-Rufanlage
Arbeiten im Einstell-Modus
Grundsätzlich wird die Akustik-Rufeinheit mit mittleren Einstellungen ausgeliefert. Wenn keine besonderen
Anforderungen zu berücksichtigen sind, können diese Einstellungen übernommen werden.
In einigen Fällen sind jedoch Anpassungen notwendig, z.B.
- das Bett steht sehr nah bzw. relativ weit weg von der Mikrofon-Einheit
- es besteht ein relativ hoher Grund-Lautstärkepegel im Raum (z.B. Ventilator-Geräusche oder Hintergrundmusik)
- die zu überwachende Person kann sich nur relativ schwach äußern
Um für die notwendigen Anpassungs-Einstellungen unnötige Rufe in der angeschlossenen Rufanlage zu
vermeiden, aktiviert man den Einstell-Modus (die Weiterleitung von Rufen ist dann unterdückt!):
5s langes Betätigen der weißen Taste
●
Reaktion:
Einstellen der Ansprech-Schwelle am oberen Poti "S"
●
Einstellung:
MARSCHALL GMBH  Länderweg 19  60599 FRANKFURT/MAIN  TEL 069 / 62 30 41  FAX 069 / 62 30 44
Akustik-Rufeinheit für UP-Dose
→ die grüne LED blinkt im Rhythmus 1s:1s (= Einstell-Modus!)
→ Poti "S" so verstellen, daß kurze Rufgeräusche in der zu erwartenden Laustärke
die gelbe LED jeweils kurz zum Aufleuchten bringen
→ Günstig ist dabei, wenn ein ausreichender Laustärke-Unterschied zwischen
dem "Rufgeräusch" und dem normalen "Hintergrundgeräusch" besteht
→ Um spätere Fehlalarme zu vermeiden, sollte die gelbe LED durch normale
Hintergundgeräusche nicht ansprechen
Die Akustik-Rufeinheit ist nach dem korrekten Anschluß im
●
"Standby-Betrieb".
In diesem Zustand leuchtet weder die grüne LED in der
●
Ein-/Aus-Einheit noch die gelbe LED in der Mikrofon-Einheit.
Geräusche im Zimmer führen nicht zu einem Ruf. In diesem
Zustand ist die Akustik-Rufeinheit "Aus."
Die 7-pol. Anschlußklemme ist steckbar.
●
Die auf der Platine augebrachten Bezeichnungen dienen
dem besseren Verständnis.
Die Grundlautstärke (Poti "G") dient zur Einstellung der
●
Basis-Verstärkung des auslösenden Geräusches
Der Schwellwert (Poti "S") legt fest, wann die gelbe LED
●
beim Auftreten eines Geräusches angeht
Die Verzögerung (Poti "V") legt fest, wie lange das Geräusch
●
anstehen muß, um den Ruf auszulösen.
Ein Geräusch mit „sehr kurzen Unterbrechungen" wird
dabei als ein durchgehendes Geräusch ausgewertet.
Installations-Information
Seite 1
