THG 5500BE Installationsanleitung

150 5 7/8
19 3/4
124 4 7/8
O
52 2
122 4 3/4
Joint Plaque
Boîte / Box
/ Seal Plate
3 pastilles inclus / 3 pads included
Compatible with
5500AE
5500AE/US
5500AE/W
36
Ref. ...5500BE / 2019-07-01
Ref. ...5500BE

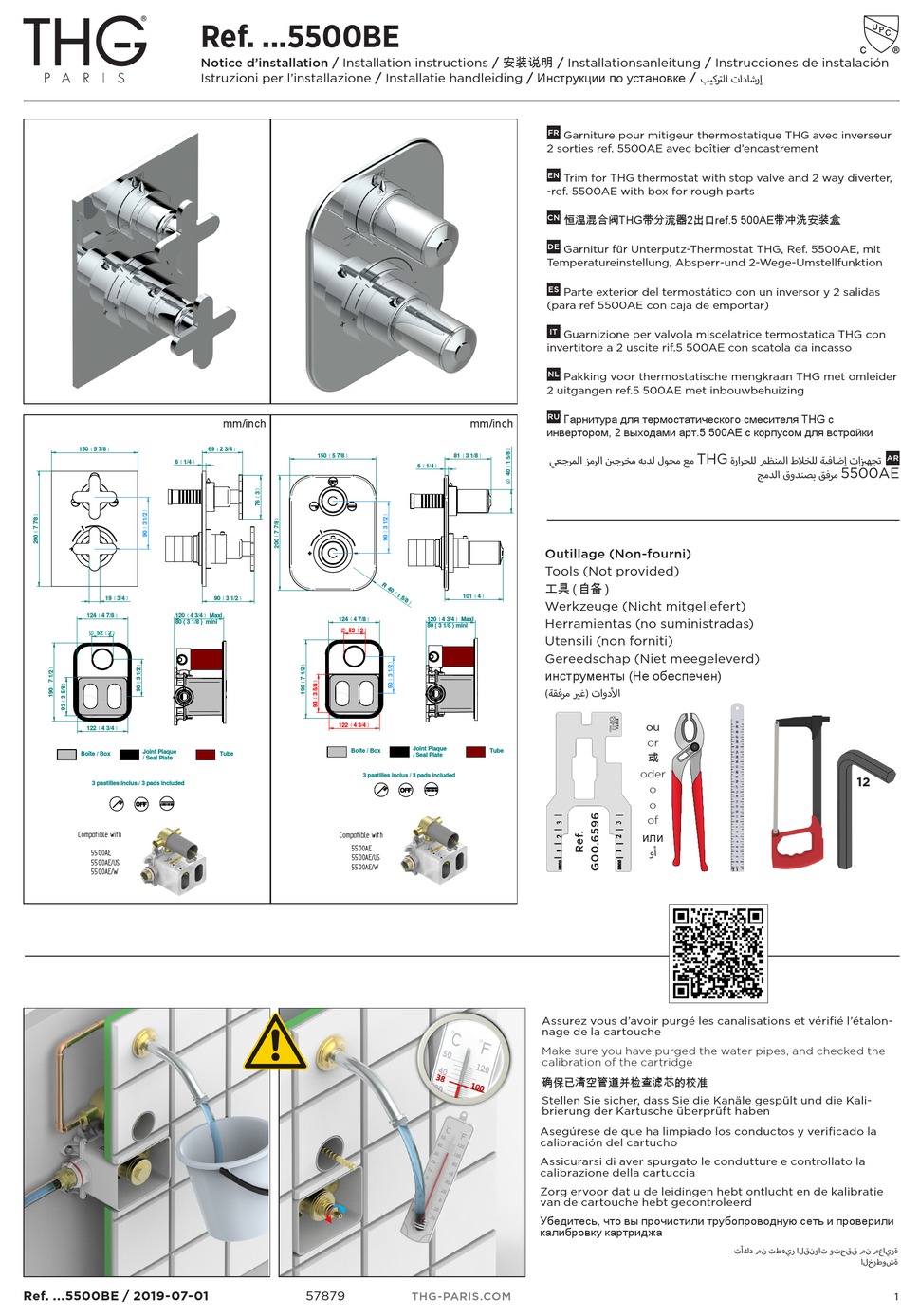

Notice d'installation / Installation instructions / 安装说明 / Installationsanleitung / Instrucciones de instalación
Istruzioni per l'installazione / Installatie handleiding / Инструкции по установке /
mm/inch
69 2 3/4
150 5 7/8
6 1/4
90 3 1/2
120 4 3/4 Maxi
124 4 7/8
80 ( 3 1/8 ) mini
O
52 2
122 4 3/4
Tube
Compatible with
19/04/2019
60036
57879
mm/inch
81 3 1/8
6 1/4
101 4
120 4 3/4 Maxi
80 ( 3 1/8 ) mini
Joint Plaque
Boîte / Box
Tube
/ Seal Plate
3 pastilles inclus / 3 pads included
5500AE
5500AE/US
5500AE/W
19/04/2019
THG-PARIS.COM
‫إرشادات ال� ت كيب‬
FR
Garniture pour mitigeur thermostatique THG avec inverseur
2 sorties ref. 5500AE avec boîtier d'encastrement
EN
Trim for THG thermostat with stop valve and 2 way diverter,
-ref. 5500AE with box for rough parts
恒温混合阀THG带分流器2出口ref.5 500AE带冲洗安装盒
CN
DE Garnitur für Unterputz-Thermostat THG, Ref. 5500AE, mit
Temperatureinstellung, Absperr-und 2-Wege-Umstellfunktion
ES
Parte exterior del termostático con un inversor y 2 salidas
(para ref 5500AE con caja de emportar)
IT
Guarnizione per valvola miscelatrice termostatica THG con
invertitore a 2 uscite rif.5 500AE con scatola da incasso
NL Pakking voor thermostatische mengkraan THG met omleider
2 uitgangen ref.5 500AE met inbouwbehuizing
RU Гарнитура для термостатического смесителя THG с
инвертором, 2 выходами арт.5 500AE с корпусом для встройки
‫ مع محول لديه مخرج� ي ن الرمز المرجعي‬THG ‫تجه� ي ن ات إضافية للخالط المنظم للح ر ارة‬
Outillage (Non-fourni)
Tools (Not provided)
工具（ 自备 ）
Werkzeuge (Nicht mitgeliefert)
Herramientas (no suministradas)
Utensili (non forniti)
Gereedschap (Niet meegeleverd)
инструменты (Не обеспечен)
(‫ال أ دوات (غ� ي مرفقة‬
ou
or
或
oder
o
o
of
или
‫أو‬
Assurez vous d'avoir purgé les canalisations et vérifié l'étalon-
nage de la cartouche
Make sure you have purged the water pipes, and checked the
calibration of the cartridge
确保已清空管道并检查滤芯的校准
Stellen Sie sicher, dass Sie die Kanäle gespült und die Kali-
brierung der Kartusche überprüft haben
Asegúrese de que ha limpiado los conductos y verificado la
calibración del cartucho
Assicurarsi di aver spurgato le condutture e controllato la
calibrazione della cartuccia
Zorg ervoor dat u de leidingen hebt ontlucht en de kalibratie
van de cartouche hebt gecontroleerd
Убедитесь, что вы прочистили трубопроводную сеть и проверили
калибровку картриджа
AR
‫0055 مرفق بصندوق الدمج‬AE
12
‫ةرياعم نم ققحتو تاونقلا ريهطت نم دكأت‬
‫ةشوطرخلا‬
1
