Inhaltszusammenfassung für Lehner Lifttechnik ELEVEX

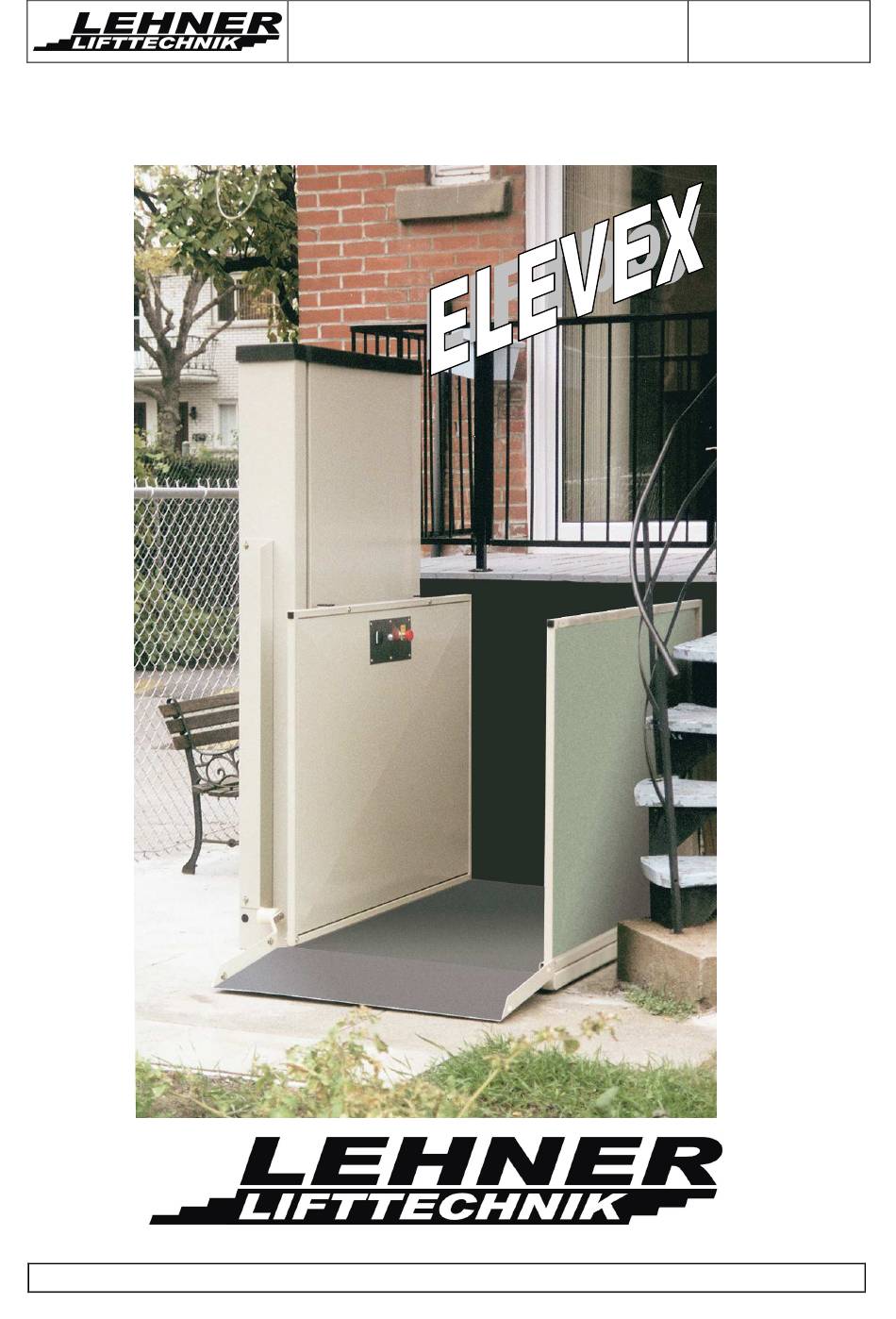

- Seite 1 Handbuch und Gebrauchsanweisung Ausgabe Mai 2012 Benutzerhandbuch ELEVEX Plattformlift Seite 1 von 13...
- Seite 2 Lifte als zuverlässige Beförderungsmittel, welche sich durch individuelle Anpassung an bauliche Gegebenheiten auszeichnen, bekannt. Der ELEVEX Treppenlift stellt eine neue Generation von Plattformliften mit langjährig bewährter Technik dar. Um Zufriedenheit mit Ihrem Aufzugift über lange Zeit zu gewährleisten, lesen Sie bitte dieses Betreiberhandbuch sorgfältig durch.
-
Seite 3: Installation
Unerlaubte Eingriffe beziehungsweise Umbauten an der Anlage führen zum Erlöschen der Betriebserlaubnis. Haftungsausschluß bei Folgeschäden jeglicher Art. Demontage Demontagearbeiten an der gesamten Anlage dürfen nur vom Hersteller oder dessen autorisierten Mitarbeitern vorgenommen werden. Haftungsausschluß bei Folgeschäden jeglicher Art. ELEVEX Plattformlift Seite 3 von 13... - Seite 4 Inspektionen. Unregelmäßigkeiten während des Betriebes oder Notsituationen sind unverzüglich dem Wartungsbetrieb zu melden. Weiterhin ist dem Wartungsbetrieb über alle Änderungen am Gebäude und an der Anlage, die den Betrieb beeinflussen könnten, Mitteilung zu machen. ELEVEX Plattformlift Seite 4 von 13...
-
Seite 5: Öffnen Der Plattformtür Oder Der Tür An Der Haltestelle
Handbuch und Gebrauchsanweisung Ausgabe Mai 2012 Inbetriebnahme des Elevex Bedienen des Elevex’ Den Schlüssel in das Schloss einer Hol- oder Rufstation stecken und in die Betriebsstellung „ON“ drehen. Der Schlüssel ist dann in der Betriebsstellung, wenn er nicht mehr abgezogen werden kann. Zu jederzeit wenn die Anlage nicht in Verwendung ist, muss der Schlüssel wieder abgezogen werden. -
Seite 6: Plattformbedienung
Stoppt Betrieb sofort. Unterbricht auch Rufstationen Sicherheitseinrichtungen Kontaktboden: Unterseite Plattform befestigt. Stoppt Plattformbewegung nach unten wenn sich etwas darunter befindet. Türschlösser: Verhindert das Fahren der Plattform wenn ein Schloss nicht geschlossen ist oder geöffnet wird. Seite 6 von 13 ELEVEX... -
Seite 7: Öffnen Der Tür In Notfällen
Antriebsturm und setzen Sie das Handrad ein. Drehen Sie es in die gewünschte Richtung um die nächst nähere Haltestelle zu erreichen. Das Handrad ist immer zu entfernen, wenn die Anlage in Betrieb ist. Nothandrad ELEVEX Plattformlift Seite 7 von 13... -
Seite 8: Wartung
Handbuch und Gebrauchsanweisung Ausgabe Mai 2012 Wartung Alle zwei Monate: Überprüfen Sie die allgemeinen Funktionen des Elevex Überprüfen Sie die Sicherheitseinrichtung: o Kontaktschalter des Sicherheitsboden o Türkontakte auf der Plattform beziehungsweise an den Haltestellen o Not-Stopp-Schalter Der Lift sollte niemals fahren wenn eine dieser Einrichtungen betätigt oder die Tür nicht geschlossen ist. - Seite 9 Handbuch und Gebrauchsanweisung Ausgabe Mai 2012 Überprüfen Sie allgemeine Komponenten o Rollen Schmieren Sie: o Gewindespindel o Oberes Lager Empfohlenes Schmiermittel: hochwertiges Radlagerfett ELEVEX Plattformlift Seite 9 von 13...
-
Seite 10: Fehlersuche
Überprüfen Sie ob einer Not-Stopp-Schalter gedrückt ist. Alle Schalter müssen entriegelt sein. o Falls die Plattform in der oberen Haltestelle ist, kontrollieren Sie den Kontaktboden wie zuvor beschrieben ist. o Kontrollieren Sie die Stromzuleitung (Schutzschalter, Kabel, etc.) ELEVEX Plattformlift Seite 10 von 13... -
Seite 11: Kontrolle Und Pflege
7. Der Zugang zum Antrieb bzw. Hauptschalter muss freigehalten werden. Zum Säubern des Liftes genügt ein feuchtes Tuch und übliche Haushaltsreinigungsmittel. Weiterführende Wartungsarbeiten dürfen nur von Mitarbeitern des Herstellers oder dessen autorisierten Personen vorgenommen werden! ELEVEX Plattformlift Seite 11 von 13... - Seite 12 Handbuch und Gebrauchsanweisung Ausgabe Mai 2012 Montage- und Wartungsaufzeichnung Montiert durch: ________________________________ Datum: ____________ Dies ist die Wartungsaufzeichnungsliste für Ihren Treppenlift. Dieses Formular wird von Ihrem Wartungsfachmann bei einer Wartung ausgefüllt. Details Name Datum ELEVEX Plattformlift Seite 12 von 13...
- Seite 13 Handbuch und Gebrauchsanweisung Ausgabe Mai 2012 Details Name Datum ELEVEX Plattformlift Seite 13 von 13...
