Phywe 11305.00 Betriebsanleitung
Rollenfahrbahn
Quicklinks
PHYWE Systeme GmbH & Co. KG
Robert-Bosch-Breite 10
D-37079 Göttingen
Telefon
+49 (0) 551 604-0
Fax
+49 (0) 551 604-107
E-mail
info@phywe.de
Betriebsanleitung
INHALTSVERZEICHNIS
1
SICHERHEITSHINWEISE
2
ZWECK UND EIGENSCHAFTEN
3
INBETRIEBNAHME UND HANDHABUNG
4
GERÄTELISTE
5
GARANTIEHINWEIS
6
ENTSORGUNG
www.phywe.com, © All rights reserved
Rollenfahrbahn, Aluminium, l = 1,5 m

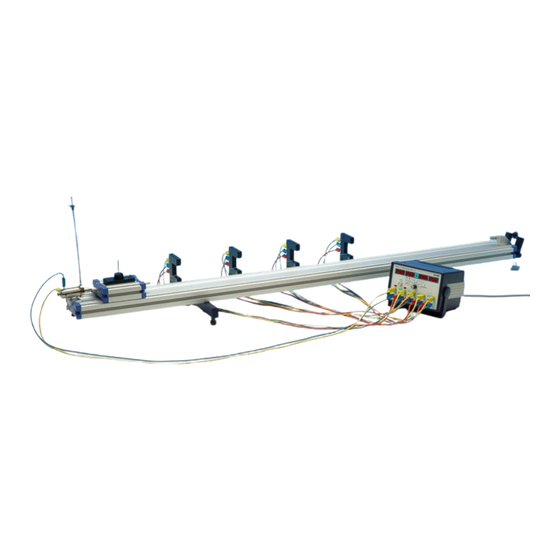

Abb. 1: Rollenfahrbahn, Aluminium, l = 1,5 m, 11305.00.
1
SICHERHEITSHINWEISE
Vor Inbetriebnahme des Gerätes ist die Betriebsanlei-
•
tung sorgfältig und vollständig zu lesen. Sie schützen
sich und vermeiden Schäden an Ihrem Gerät.
Verwenden Sie das Gerät nur für den vorgesehenen
•
Zweck.
Das Gerät nicht in Betrieb nehmen, wenn Beschädigun-
•
gen am Gerät oder Netzkabel sichtbar sind.
2
ZWECK UND EIGENSCHAFTEN
Die Demo-Rollenfahrbahn 11305.00 mit dem Zubehör eignet
sich wegen ihrer äußerst geringen Reibung durch eine hoch-
wertige Saphir-Lagerung der Messwagen hervorragend zur
Untersuchung der Kinematik und Dynamik geradliniger Be-
wegungsabläufe.
Die Hauptkomponenten in diesem Gerätesystem sind die
1,5 m lange Aluminium-Fahrbahn 11305.00 sowie der Mess-
wagen 11306.00. Mit dem zahlreichem Zubehör lassen sich
die verschiedensten Experimente durchführen. Der Zusam-
menhang zwischen Weg, Zeit, Geschwindigkeit und Be-
schleunigung sowie die dynamische Verknüpfung dieser
Größen kann im demonstrativen Messversuch ermittelt wer-
den.
Zur Zeitmessung sind zusätzliche elektronische Messmittel
(Lichtschranken, elektronische Zeitmesser, computerunter-
stützte Messwerterfassungssysteme) erforderlich.
11305.00
1
11305.00 / 1010
Inhaltszusammenfassung für Phywe 11305.00
- Seite 1 D-37079 Göttingen Telefon +49 (0) 551 604-0 +49 (0) 551 604-107 E-mail info@phywe.de Betriebsanleitung Abb. 1: Rollenfahrbahn, Aluminium, l = 1,5 m, 11305.00. INHALTSVERZEICHNIS SICHERHEITSHINWEISE SICHERHEITSHINWEISE ZWECK UND EIGENSCHAFTEN INBETRIEBNAHME UND HANDHABUNG Vor Inbetriebnahme des Gerätes ist die Betriebsanlei- •...
- Seite 2 Rollenfahrbahn, Aluminium, l = 1,5 m, 11305.00 Im Anlieferungszustand ist der Fuß mit Zweipunktauflage, die für die Montage notwendigen Schrauben und ein Sechskant- winkelschraubendreher lose beigelegt. Schrauben Sie zu- nächst den Fuß mit den beigefügten Schrauben (1) am Trä- gerblech (3) lose an.
- Seite 3 11207.20 zwischen den Winkeln geklemmt. schädigung oder Überlastung zu sichern, sind die Radsätze auf dem Chassis so angeordnet, dass die Räder nur auf der Fahrbahn 11305.00 Bodenkontakt haben, andernfalls steht Hinweis: der Messwagen zum Schutz der Lagerung bei ebenem Un- Die Gewindelänge der Sonderschrauben ist exakt auf die...
- Seite 4 Zerstörung der Lichtschranke führen. 2.8 Blende für Messwagen 11308.00 Die Startvorrichtung wird in Verbindung mit der Rollenfahr- bahn 11305.00 eingesetzt. Sie dient einerseits dazu, dem Messwagen definierte gleichbleibende Anfangsimpulse zu erteilen, andererseits kann sie einen Messwagen in der Aus- gangsstellung fixieren und ihn (ohne Impulserteilung) beim Die Blenden l = 100 mm aus schwarzem Kunststoff werden Betätigen der Auslösevorrichtung freigeben und dazu syn-...
- Seite 5 Haftung Der Stößel wird bis zur mittleren Raststellung eingedrückt Phywe Systeme GmbH & Co. KG lehnt jede Haftung ab für und der Messwagen mit aufgestecktem Haltemagneten ganz Schäden, die durch die unsachgemäße Handhabung der an den Rohrstutzen herangeschoben. Zwischen dem ferro- Magnete entstehen.
- Seite 6 11305.12 und wenn vorhanden der Halter für Umlenkrolle 11305.11 mit der Rändelschraube zu befestigen. Die Steckelemente werden beim inelastischen Stoß auf die beiden einander zugewandten Stirnseiten der Messwagen gesteckt. Beim Stoß bohrt sich die Nadel in die Plastilinfül- www.phywe.com, © All rights reserved 11305.00 / 1010...
- Seite 7 Messwagen und damit für die Qualität der Versuchsergebnisse. Bei einer gut ausgerichteten Fahrbahn wird der Messwagen ohne Berührung der Seitenführung und ohne Kratzgeräusche weitestgehend verlustfrei über die Messstrecke rollen. Der Messwagen kann mit unterschiedlichem Zubehör für die www.phywe.com, © All rights reserved 11305.00 / 1010...
- Seite 8 Während der Dauer von 3 bis 5 Sekunden wird der elastische Sauger über eine Bohrung und einer dahinter befindlichen Drosselscheibe belüftet. Wenn der Druckausgleich erreicht ist, wird die gespeicherte Federenergie wirksam und "sprengt" die Messwagen in beide Richtungen auseinander. www.phywe.com, © All rights reserved 11305.00 / 1010...
-
Seite 9: Geräteliste
Spannung von 5 Volt) Universal-Zähler 11601.99 Digitalzähler, 6 Dekaden 13603.93 Zeitmessgerät 4 - 4 mit USB-Schnittstelle 13604.99 Cobra3 BASIC-UNIT 12150.00 Netzgerät 12 VDC/2 A 12151.99 Cobra3 Software Timer/Counter 14511.61 Plastilina 03935.03 www.phywe.com, © All rights reserved 11305.00 / 1010... -
Seite 10: Entsorgung
Stellen ausgeführt werden. ENTSORGUNG Die Verpackung besteht überwiegend aus umweltverträgli- chen Materialien, die den örtlichen Recyclingstellen zugeführt werden sollten. Entsorgungsmöglichkeiten für das ausgediente Gerät erfah- ren Sie bei Ihrer Gemeinde- bzw. Stadtverwaltung. www.phywe.com, © All rights reserved 11305.00 / 1010...
