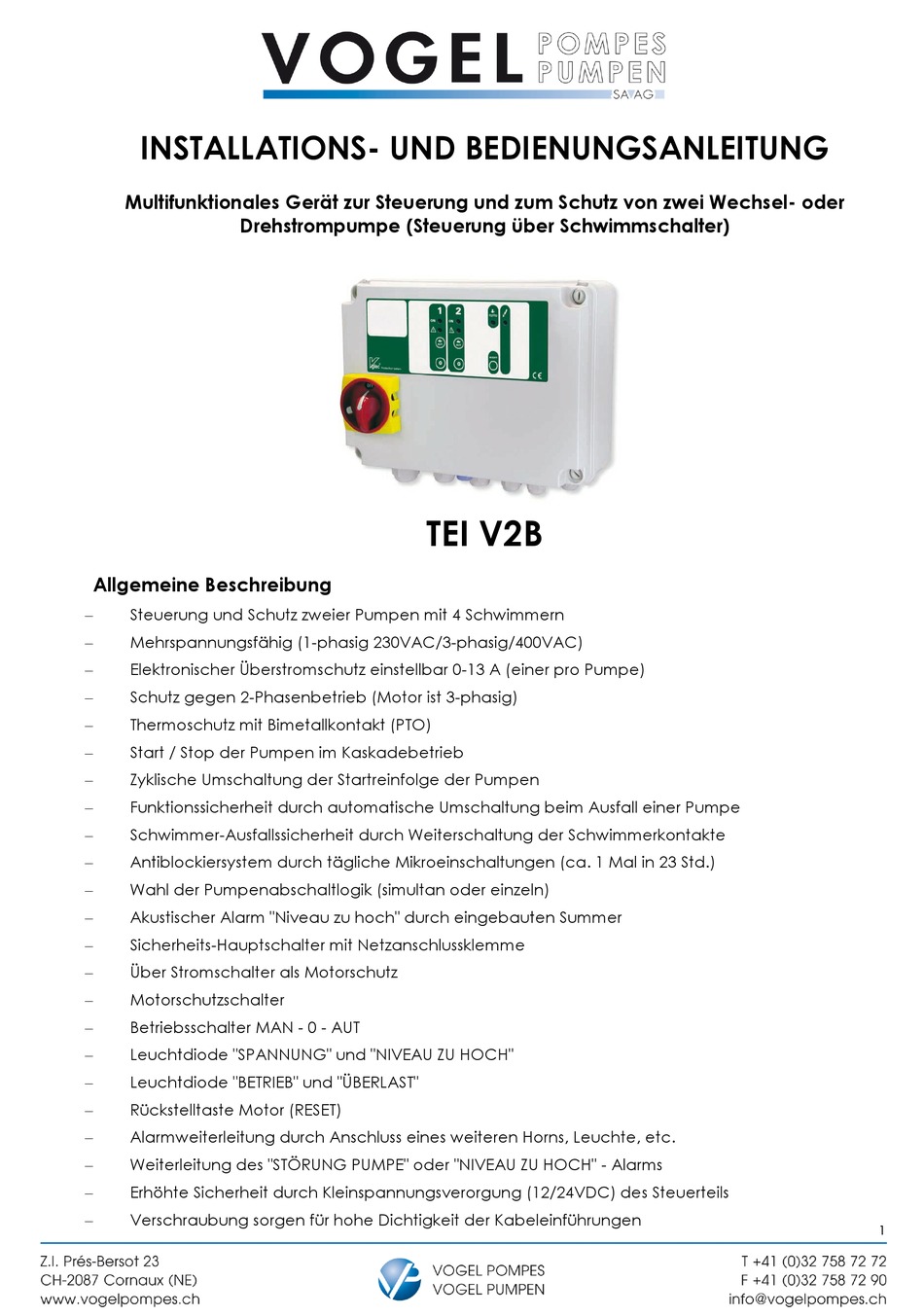

INSTALLATIONS- UND BEDIENUNGSANLEITUNG
Multifunktionales Gerät zur Steuerung und zum Schutz von zwei Wechsel- oder
Drehstrompumpe (Steuerung über Schwimmschalter)
Allgemeine Beschreibung
Steuerung und Schutz zweier Pumpen mit 4 Schwimmern
Mehrspannungsfähig (1-phasig 230VAC/3-phasig/400VAC)
Elektronischer Überstromschutz einstellbar 0-13 A (einer pro Pumpe)
Schutz gegen 2-Phasenbetrieb (Motor ist 3-phasig)
Thermoschutz mit Bimetallkontakt (PTO)
Start / Stop der Pumpen im Kaskadebetrieb
Zyklische Umschaltung der Startreinfolge der Pumpen
Funktionssicherheit durch automatische Umschaltung beim Ausfall einer Pumpe
Schwimmer-Ausfallssicherheit durch Weiterschaltung der Schwimmerkontakte
Antiblockiersystem durch tägliche Mikroeinschaltungen (ca. 1 Mal in 23 Std.)
Wahl der Pumpenabschaltlogik (simultan oder einzeln)
Akustischer Alarm "Niveau zu hoch" durch eingebauten Summer
Sicherheits-Hauptschalter mit Netzanschlussklemme
Über Stromschalter als Motorschutz
Motorschutzschalter
Betriebsschalter MAN - 0 - AUT
Leuchtdiode "SPANNUNG" und "NIVEAU ZU HOCH"
Leuchtdiode "BETRIEB" und "ÜBERLAST"
Rückstelltaste Motor (RESET)
Alarmweiterleitung durch Anschluss eines weiteren Horns, Leuchte, etc.
Weiterleitung des "STÖRUNG PUMPE" oder "NIVEAU ZU HOCH" - Alarms
Erhöhte Sicherheit durch Kleinspannungsverorgung (12/24VDC) des Steuerteils
Verschraubung sorgen für hohe Dichtigkeit der Kabeleinführungen

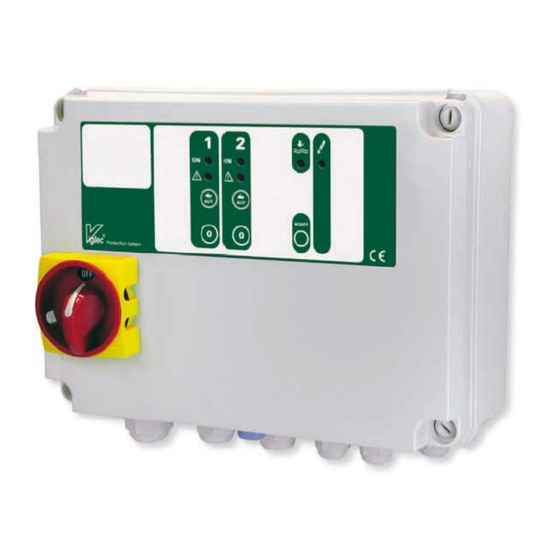

TEI V2B
1

Werbung

loading

Inhaltszusammenfassung für VOGEL TEI V2B

  • Seite 1 INSTALLATIONS- UND BEDIENUNGSANLEITUNG Multifunktionales Gerät zur Steuerung und zum Schutz von zwei Wechsel- oder Drehstrompumpe (Steuerung über Schwimmschalter) TEI V2B Allgemeine Beschreibung  Steuerung und Schutz zweier Pumpen mit 4 Schwimmern  Mehrspannungsfähig (1-phasig 230VAC/3-phasig/400VAC)  Elektronischer Überstromschutz einstellbar 0-13 A (einer pro Pumpe) ...

  • Seite 2: Installation Und Anschluss

    Installation und Anschluss Es wird die Verwendung von Kabelschuhen empfohlen. Frontabdeckung abnehmen und in obere Position bringen (Bild A). Hauptschalter sollte in AUS Posi- tion stehen Anschluss VERSORGUNG an den HAUPTSCHALTER III. Anschluss des MOTORS (Pumpe) ans den Schaltschütz IV. Anschluss der Schwimmschalter (1, 2, 3 und 4) an die entsprechenden Anschlussklemmen. Diese Anschlüsse sind potenzialfrei und werden aktiviert wenn der Kontakt geschlossen wird (siehe An- schlussdiagramm) V.
  • Seite 3 Innenansicht Prüfen des korrekten Anschlusses und der richtigen Auswahl des Steckplatzes der Feinsicherung (siehe A). A. Feinsicherung (0.1A) B. D0-Sicherungen (optional Leitungsschutzschalter) C. Hauptschalter D. Schaltschütze E. Transformator F. Anschluss Flachbandkabel G. Einstellung Überlaststromt H. Anschlussklemmen Schwimmschalter und Störmeldeausgänge Frontansicht EIN/AUS taster : AUTOMATIK Modus (grüner Kreis leuchtet) : Drücken des Tasters für Automatikbetrieb der Steuerung, entsprechend der eingestellten Schutz- und Steuerparameter.

  • Seite 4: Betrieb Der Steuerung

    Betrieb der Steuerung Der Schwimmschalter für den Maximalpegel startet die Pumpe bei Ausfall der anderen Schwimm- schalter. Der Ausfall eines unteren Schwimmschalters aktiviert den nächsthöheren Schwimmschalter zum Start der Pumpe. *Funktionswahl (Stoppmodus) verzögerter Pumpenauslauf Position (Pos. B) **Funktionswahl (Stoppmodus) paralleler bzw. Gleichzeitiger Pumpenauslauf (Pos. A) Thermischer Pumpenschutz Im Falle einer Überlast der Pumpe oder einem Phasenfehler, wird die Pumpe nach Ablauf von 7 Sekun- den aufgrund eines thermischen Fehlers gestoppt.

  • Seite 5: Anschluss Klixon

    Sirenenausgang Potenzialfreier Schliesser kontakt, wird zur gleichen Zeit wie der Sirenenkontakt geschlossen. Option auf Anfrage : 230 VAC Ausgang ; bei 230V-Versorgungsspannung muss dabei der Neutralleiter an der Klemme N des Hauptschalters angeschlossen werden (siehe Anschlussdiagramm). Antiblockierschutz Um ein Blockieren der Pumpe bei langen Stillstands Perioden zu verhindern, startet das Steuergerät die Pumpe für 1 Sekunde, falls diese 23 Stunden nicht gestartet wurde (nur im AUTOMATIK-Modus).

  • Seite 6: Technische Daten

    Technische Daten Versorgungsspannung 230/400 Vac (einstellbar) - 50/60 Hz Spannungsschwankungen +10% -15% Nennstrom 12 A AC3 Überlasteinstellung 0 - 13 A (einstellbar) Unterlasteinstellung < 0.5 A (nicht einstellbar) Spannung Schwimmschalter 12 / 24 V High level alarm output connection Kontakt oder 230 VAC (auf Anfrage) Eingang Anschluss (Spannung) Direkt an Hauptschalter Ausgang Anschluss (Motor)
