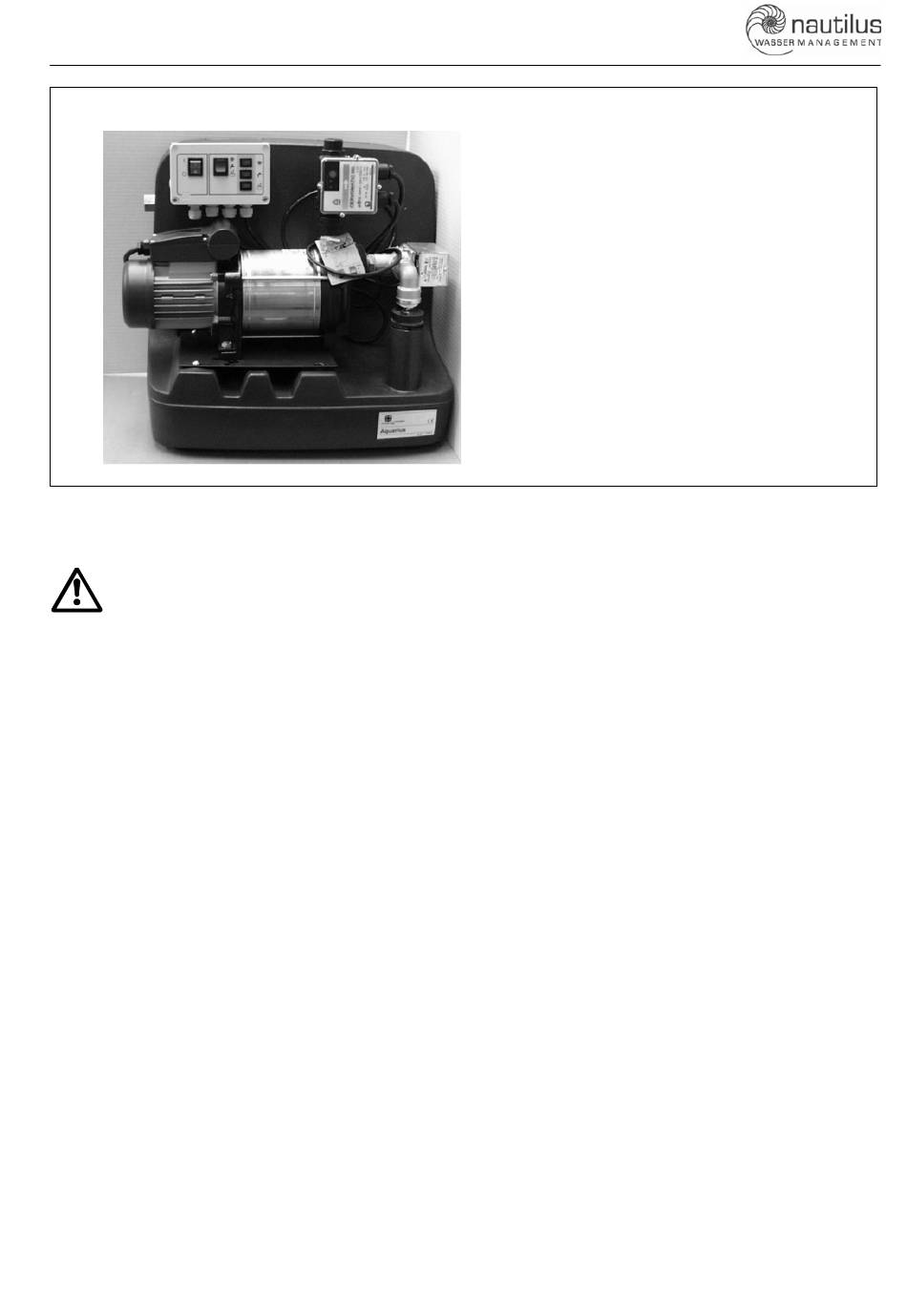

Betriebsanleitung
5602.8006/2
Diese Betriebsanleitung enthält grundlegende
Hinweise, die bei Aufstellung, Betrieb und War-
tung zu beachten sind. Daher ist diese Betriebs-
anleitung unbedingt vor Montage und Inbetrieb-
nahme vom Monteur sowie dem zuständigen
Fachpersonal/Betreiber zu lesen und muß stän-
dig am Einsatzort der Maschine/Anlage verfüg-
bar sein.
This operating manual contains important in-
formation which must be observed during instal-
lation, operation and maintenance procedures.
It is imperative that this manual is read and un-
derstood by the installation personnel and also
the responsible supervisor and operator prior to
installation and commissioning. It should always
be kept within the vicinity of the equipment for
easy access.
Regenwassernutzungsanlagen
Rain Water Utilisation Systems
Installation de récupération d'eau de pluie
Installaties voor regenwatergebruik
La présente notice de service comporte des ins-
tructions importantes à respecter lors de la mise
en place, de l'exploitation et de l'entretien. C'est
pourquoi elle doit être lue impérativement avant
le montage et la mise en service par le personnel
de montage et l'utilisateur. Elle doit être disponi-
ble en permanence sur le lieu d'installation du
groupe.
Dit bedrijfsvoorschrift bevat belangrijke aanwij-
zingen, die bij opstelling, bedrijf en onderhoud
opgevolgd dienen te worden. Daarom dient dit
bedrijfsvoorschrift onvoorwaardelijk voor de
montage en het in bedrijf nemen door de mon-
teur alsmede bevoegd vakpersoneel/gebruiker
gelezen te worden en moet het steeds ter
plaatse bij de machine/installatie beschikbaar
zijn.

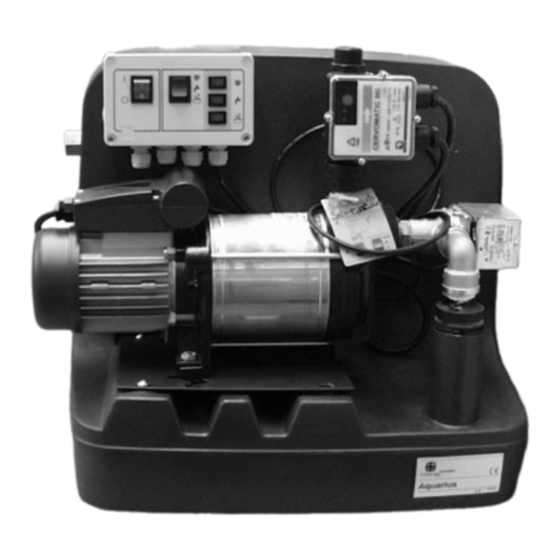

Aquarius
ab Serie S-E/1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Nautilus Aquarius

  • Seite 1 Betriebsanleitung 5602.8006/2 Regenwassernutzungsanlagen Aquarius Rain Water Utilisation Systems Installation de récupération d’eau de pluie Installaties voor regenwatergebruik ab Serie S-E/1 Diese Betriebsanleitung enthält grundlegende La présente notice de service comporte des ins- Hinweise, die bei Aufstellung, Betrieb und War- tructions importantes à respecter lors de la mise tung zu beachten sind.
  • Seite 2: Inhaltsverzeichnis

    Konformitätserklärung Hiermit erklären wir, daß das Pumpenaggregat Aquarius folgenden einschlägigen Bestimmungen in der jeweils gültigen Fassung entspricht: Im Sinne der EU-Richtlinie 89/392/EWG ”Maschinen”, Anhang II A, EU-Richtlinie 89/336/EWG ”Elektromagnetische Verträglichkeit”, Anhang I und der EU-Richtlinie 73/23/EWG ”Niederspannungsrichtlinie”, Anhang III B...
  • Seite 3: Allgemeines

    Allgemeines Direkt an der Maschine angebrachte Hinweise, wie z. B. -- Drehrichtungspfeil Diese KSB-Anlage ist nach dem Stand der Technik entwickelt, -- Kennzeichen für Fluidanschlüsse mit größter Sorgfalt gefertigt und unterliegt einer ständigen müssen unbedingt beachtet und in vollständig lesbarem Zu- Qualitätskontrolle.
  • Seite 4: Ausführung

    ! Bebilderte Schnellinstallationsanleitung mit Montagescha- der Betriebsanleitung gewährleistet. Die im Datenblatt ange- blone gebenen Grenzwerte dürfen auf keinen Fall überschritten Aquarius kann für das Sammeln des Regenwassers sowohl werden. mit unterirdischen als auch mit kelleraufgestellten Speicher- systemen kombiniert werden. Transport und Zwischenlagerung Funktionsweise Die Kompaktanlage ist für Transport und Zwischenlagerung...
  • Seite 5: Funktion Der Pumpensteuerung (Cervomatic Me)

    Einschaltdruck Werksseitig auf 1,8 bar eingestellt Aufstellung und Montage Aufstellung Aquarius ist in einem frostsicheren gut belüfteten Raum unter- zubringen. Schädliche oder explosive Gase dürfen nicht in den Aufstellungsraum eindringen. Wegen eines möglichen Überlaufes ist ein Entwässerungsan- Seitenansicht mit Einstellschraube schluß...
  • Seite 6 Montage Die bauseits verlegte Saugleitung soll mindestens R 1 bzw. 25 mm Innendurchmesser aufweisen und steigend zur Wandmontage oder Bodenaufstellung Pumpe verlegt sein. Für Wandmontage sind Winkel, Dübel und Schrauben beige- Im Regenwasserspeicher soll der Saugschlauch möglichst packt. schwimmend unter der Wasseroberfläche angebracht wer- Auf ausreichende Festigkeit der Wand ist zu achten.
  • Seite 7: Inbetriebnahme

    (HD 384) VDE 0100 angesteckt werden. oder über eine Vordruckpumpe versorgt werden. Hierzu ist Dabei sind die örtlichen Vorschriften der Energieversorgungs- eine Aquarius-Sonderausführung erforderlich; bitte wenden unternehmen zu beachten. Vorsicherungen und ein FI- Sie sich an Ihr zuständiges KSB-Verkaufsbüro. Schutzschalter werden empfohlen.
  • Seite 8: Außerbetriebnahme

    Außerbetriebnahme 3 Spannschrauben lösen und Verbindungsleitung des Motors zur Cervomatic abstecken. ! Trinkwasserzulauf absperren. ! Wahlschalter auf Hand/Trinkwassernachspeisung schal- ten und durch Öffnen eines Verbrauchers Nachspeisebe- hälter entleeren, bis Trockenlauf die Pumpe ausschaltet. ! Hauptschalter ausschalten. ! Stecker aus Steckdose ziehen. 5602:9075 5602:9072 Ausbau der Pumpe...
  • Seite 9 Wechseln der Gleitringdichtung Druckschlauch und Saugschlauch an Überwurfmutter lösen. Mit Sicherungszange den Sicherungsring aus der Nut neh- men und von der Welle ziehen. Beilagescheiben und rotieren- den Ring von der Welle ziehen, feststehenden Teil mit zwei Schraubendrehern aus dem Lagerdeckel hebeln. Welle mit feiner Schmirgelleinwand polieren und alle Grate entfernen.
  • Seite 10: Wartung

    Motorkabel von Cervomatic abstecken und Cervomatic ab- Wartung schrauben. Achtung Jede Anlage bedarf einer Betriebsüberwachung, um Betriebs- ausfall oder Wasserschäden vorzubeugen. Nach DIN 1989-1:2002-4 müssen Regenwassernutzungsan- lagen regelmäßig vom Betreiber bzw. von einem Fachkundi- gen inspiziert werden. Durch diese Inspektion und qualifizierte Wartung werden die Betriebs- und Funktionssicherheit erhöht, die Nutzungsdauer verlängert sowie Bauschäden und unplanmäßige Reparatu- ren verhindert.
  • Seite 11: Störungen

    Störungen Achtung! Vor Arbeiten am Motor oder elektrisch betriebenen Teilen Netzstecker ziehen. Störung Ursache Beseitigung Pumpe läuft, saugt aber nicht an Pumpe wurde nicht aufgefüllt Pumpe auffüllen Saugverluste sind zu groß Saughöhe verringern, größere Querschnitte wählen Saugleitung undicht Undichtigkeit beseitigen Luftblase in der Saugleitung Saugleitung füllen oder steigend verlegen...
  • Seite 12: Technische Daten

    Technische Daten Anschlußplan Normalausführung Fördergut Sauberes bis getrübtes Wasser ohne aggressive, abrasive und feste Bestandteile. Betriebsdaten Anlagendruck Betriebsdruck max. 6 bar Vordruck und Pumpendruck dürfen 6 bar nicht übersteigen. Einschaltdruck Einstellbar bis max. 3,5 bar Saughöhe (max. saugseitige Verluste) -- 7 m Temperaturen Mediumstemperatur max.
  • Seite 13: Geräuschentwicklung

    Geräuschentwicklung Hydraulische Daten Je nach Förderdaten der Anlage stellen sich annährend fol- bei Q = 0 4,6 bar max. gende Geräuschwerte ein. Q 3 m /h bei 2,7 bar max. Saugverluste 7 m WS Werte gültig bis 1000 m über NN 52 dB(A) 55 dB(A) Gewichte...
  • Seite 14: Ersatzteile

    Ersatzteile 13.1 Ersatzteile der Anlage Ersatzteileliste Ident-Nr. Teile-Nr. Nachspeisebehälter komplett 18 040 576 Pumpe komplett 18 040 822 Rohr mit Rückschlagventil 11 036 768 Schlauch (Zulaufseite) 18 040 581 719.01 Schlauch (Druckseite) 18 040 582 719.02 Schlauch (Saugseite) 18 040 583 719.03 Schwimmer 01 050 863...
  • Seite 15: Anhang Datenblatt Dreiwegeventil

    Anhang Datenblatt Dreiwegeventil...
