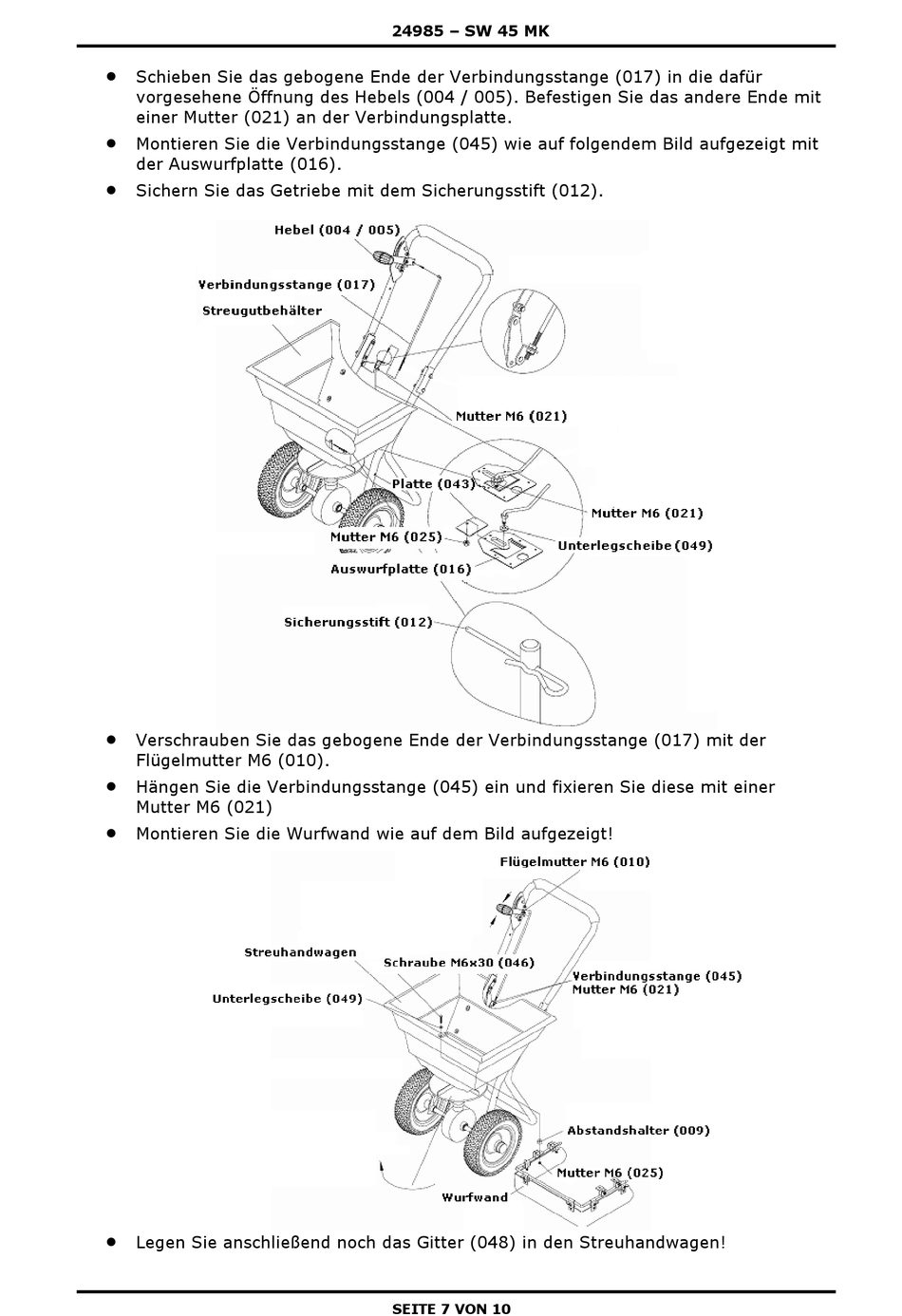

Schieben Sie das gebogene Ende der Verbindungsstange (017) in die dafür
vorgesehene Öffnung des Hebels (004 / 005). Befestigen Sie das andere Ende mit
einer Mutter (021) an der Verbindungsplatte.

Montieren Sie die Verbindungsstange (045) wie auf folgendem Bild aufgezeigt mit
der Auswurfplatte (016).

Sichern Sie das Getriebe mit dem Sicherungsstift (012).

Verschrauben Sie das gebogene Ende der Verbindungsstange (017) mit der
Flügelmutter M6 (010).

Hängen Sie die Verbindungsstange (045) ein und fixieren Sie diese mit einer
Mutter M6 (021)

Montieren Sie die Wurfwand wie auf dem Bild aufgezeigt!

Legen Sie anschließend noch das Gitter (048) in den Streuhandwagen!
