Version: T1

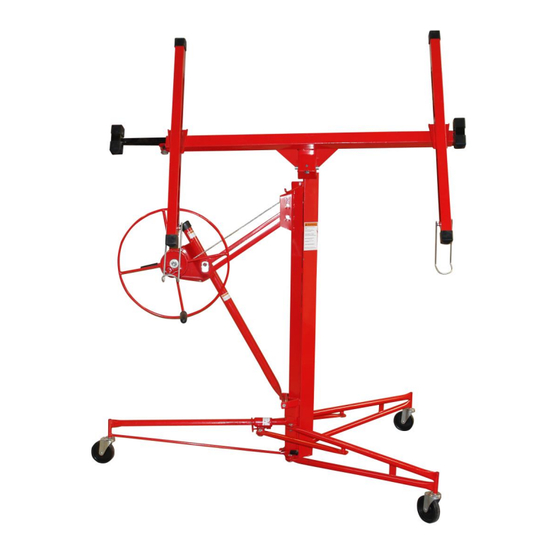

PLATTENHEBER / PANEELHEBER /
MONTIERHILFE
PH 68
ARTIKEL-NR. 24998
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 30.10.2015
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dema PH 68
Inhaltszusammenfassung für Dema PH 68
- Seite 1 Version: T1 PLATTENHEBER / PANEELHEBER / MONTIERHILFE PH 68 ARTIKEL-NR. 24998 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 30.10.2015...
-
Seite 2: Inhaltsverzeichnis
24998 - PH 68 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................4 1-1 Bestimmungsgemäße Verwendung ....................... 4 2 PIKTOGRAMMERLÄUTERUNG ......................5 3 MONTAGE & AUFBAU ........................6 3-1 Dreibeineinheit ..............................6 3-2 Rahmeneinheit ..............................6 3-3 Gabeleinheit ..............................8 3-4 Querarme ................................ 8 4 BEDIENUNG ............................9 4-1 Bügel ................................ - Seite 3 24998 - PH 68 SEITE 3 VON 18...
-
Seite 4: Sicherheitshinweise
24998 - PH 68 SICHERHEITSHINWEISE Kontrollieren Sie das Gerät vor jeder Inbetriebnahme auf Vollständigkeit und Funktion. Überprüfen Sie insbesondere das Drahtseil auf seinen Zustand. Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb! Kontaktieren Sie den Hersteller oder lassen Sie das Gerät von einem qualifizierten Mechaniker kontrollieren. -
Seite 5: Piktogrammerläuterung
24998 - PH 68 PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshelm! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitskleidung! Überschreiten Sie niemals die maximal Belastung! Stellen sie sich niemals auf das Gerät! -
Seite 6: Montage & Aufbau
24998 - PH 68 MONTAGE & AUFBAU Der Paneelheber ist in verschiedene Baueinheiten eingeteilt, die vor dem ersten Gebrauch zusammengebaut werden müssen. Diese bestehen aus: Dreibeineinheit. Rahmeneinheit mit Windeneinheit und Teleskopeinrichtung. Gabeleinheit ohne abnehmbare Querarme. Zwei Querarme für die Gabeleinheit. - Seite 7 24998 - PH 68 Montieren Sie den Windengriff an das Windenrad. Ziehen Sie die Mutter zunächst fest und lösen Sie sie dann wieder, bis sich der Griff leicht drehen lässt. Bewegen Sie das Windenrad in seine Arbeitsposition. ...
-
Seite 8: Gabeleinheit
24998 - PH 68 Abb.6 GABELEINHEIT Setzen Sie die Gabel an der oberen Öffnung des Rahmens ein. Um die Gabel zu sichern, drücken Sie die Klinke nach unten, bis diese am Bolzen einhakt. Abb.7 QUERARME Die Querarme sind austauschbar. -
Seite 9: Bedienung
24998 - PH 68 BEDIENUNG BÜGEL Durch Drücken des Bügels können die zwei vorderen Beine in die benötigte Position gebracht werden. Auf der Unterseite des Verschieberohres rastet der Federbolzen in die Bohrung und sichert dadurch die Beine. RÜCKFAHRSTOPPER ... -
Seite 10: Leistenverschluss
24998 - PH 68 Um die Paneelhaken nicht zu beschädigen, fahren Sie diese beim Transport oder bei einer Einlagerung immer vollständig ein. Abb.12 LEISTENVERSCHLUSS Der Leistenverschluss hält die Windeneinheit in der ausgefahrenen Position. Um die Windeneinheit an den Rahmen zu bewegen (Zerlegung für Transport oder Einlagerung) lösen Sie den Leistenverschluss (durch Drehen gegen den... -
Seite 11: Bremshebel
24998 - PH 68 BREMSHEBEL Eine Federdruckbremse hält die Gabel mit Hilfe des Windenrades, in der von Ihnen gewünschten Position. Um die Gabel zu senken halten Sie den Windengriff fest und lösen Sie vorsichtig den Bremshebel. Abb.15 WINDENRAD, WINDENGRIFF UND WINDENSTANGE ... -
Seite 12: Beladung
24998 - PH 68 4-10 BELADUNG Setzen oder lösen Sie den Rückfahrstopper, damit der Paneelheber nicht nach hinten rollen kann (Abb.10). Arretieren Sie die Paneelhaken der Querarme. Vergewissern Sie sich, dass die Gabel richtig herum gedreht ist, damit sich die Paneelhaken auf der gegenüberliegenden Seite der Winde befinden. -
Seite 13: Senken
24998 - PH 68 Abb.21 4-12 SENKEN Heben Sie mit ihrer rechten Hand den Windengriff fest, dadurch verhindern Sie ein Zurückdrehen der Winde. Halten Sie nach wie vor den Windengriff fest und lösen Sie mit der linken Hand vorsichtig die Bremse. - Seite 14 24998 - PH 68 Lösen Sie die Klinke der Gabel. Heben Sie die Gabel um ca. 76 mm nach oben, nun kann die Gabel vom Rahmen entfernt werden. Kurbeln Sie das Windenrad eine volle Umdrehung nach vorne, hier durch wird die innere Teleskopeinheit nach oben gefahren.
-
Seite 15: Wartung
24998 - PH 68 Heben Sie den Rahmen (Winde) um ca. 25 mm nach oben, um ihn von der Dreibeineinheit zu lösen. Um die Beine zusammen zuklappen, müssen Sie den Federbügel drücken und die Beine schwenken, bis diese einrasten. -
Seite 16: Explosionszeichnung
24998 - PH 68 EXPLOSIONSZEICHNUNG Abb.28 SEITE 16 VON 18... -
Seite 17: Teileliste
24998 - PH 68 TEILELISTE Beschreibung Stück Beschreibung Stück Dreibeineinheit 31 Bremsbelag 1 Dreibeineinheit komplett 32 Federbügel 2 Zentrales Bein 33 Nabenbremse 3 Äußeres Bein 34 Windengriff 4 Rolle (102 mm) Gabeleinheit 5 Federbügel 41 Gabeleinheit komplett 6 Schenkel 42 Gabelkörper 7 Rückfahrstopper... -
Seite 18: Ce-Zertifikat
24998 - PH 68 CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
