Elektromagnetische Verträglichkeit / Konformitätserklärung
Dieses Gerät ist geprüft worden und entspricht den Grenzwerten eines digitalen Geräts der
Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind so definiert, dass sie
ausreichenden Schutz gegen störende Interferenzen in einer Wohnumgebung gewährleisten.
Von diesem Gerät wird Energie in Form von Funkfrequenzen erzeugt, verwendet und
womöglich ausgestrahlt, die, falls das Gerät nicht ordnungsgemäß installiert und verwendet
wird, zu Störungen des Funkverkehrs führen kann. Es kann nicht garantiert werden, dass in
einer bestimmten Installation keine Interferenzen auftreten.
Falls dieses Gerät den Rundfunk- oder Fernsehempfang stört, was durch Aus- und Einschalten
des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, die Störungen durch eine
oder mehrere der folgenden Maßnahmen zu korrigieren:
Empfangsantenne anders ausrichten oder an einem anderen Ort anbringen.
•
Abstand zwischen dem Gerät und dem Empfangsgerät erhöhen.
•
Gerät an einen anderen Stromkreis als den des Empfangsgeräts anschließen.
•
Händler oder Rundfunk-/Fernsehtechniker um Hilfe bitten.
•
Am Gerät vorgenommene Änderungen, die vom Hersteller nicht ausdrücklich genehmigt
wurden, können eine Verstärkung der elektromagnetischen Störungen, sowie das Erlöschen
der Betriebserlaubnis zur Folge haben.
CE Zertifizierung wurde von der New Sensor Corporation erstellt, und ist auf Anfrage
erhältlich.

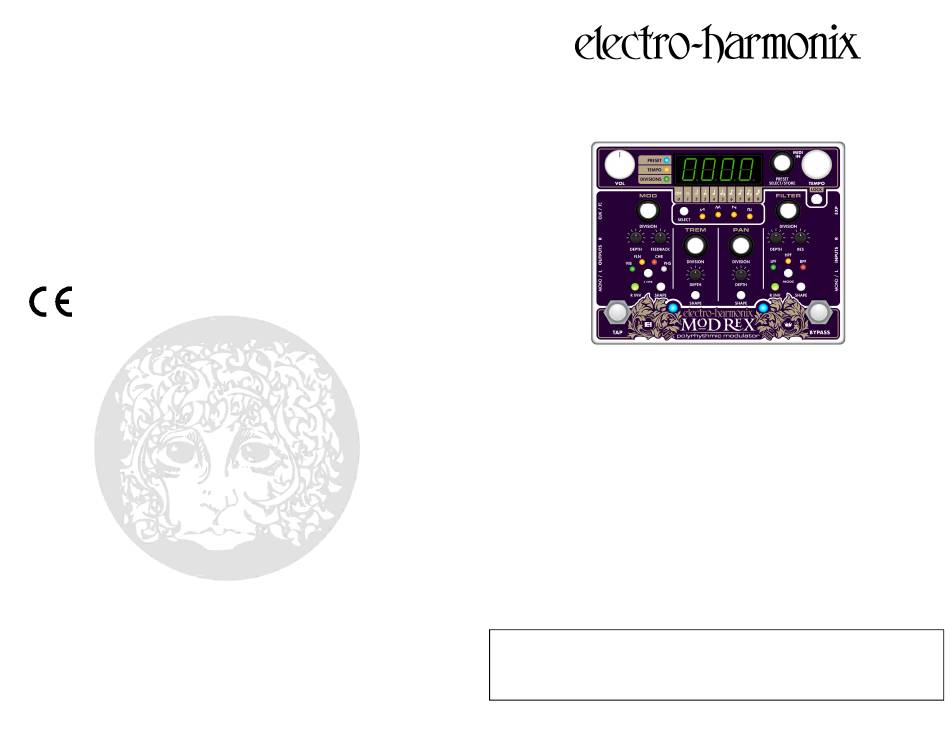

MOD REX
Polyrhythmischer Modulator
Glückwunsch zum Erwerb des Electro-Harmonix Mod Rex Polyrhythmischen Modulator. Der
Mod Rex ist ein leistungsfähiges Modulationswerkzeug, das sich für eine Vielzahl von Instru-
menten und Anwendungen eignet, und mit zahlreichen Besonderheiten ausgerüstet ist, u. a.:
Bis zu 4 simultane taktsynchrone Modulationssektionen
•
MOD Sektion bietet wahlweise Vibrato, Flanger, Chorus oder Phaser Effekt
•
Autonomes Tremolo, Moduliertes Panning, und Modulierte Filter Sektionen
•
9 verfügbare Tempo Unterteilungen je Modulationssektion
•
4 verschiedene LFO Kurvenformen je Modulationssektion
•
100 speicherbare Presets
•
Eingang und Ausgang arbeiten in voller Stereoqualität
•
Tap-Tempo
•
Temposynchronisation zu externen Geräten via MIDI-Clock oder externer Clockquelle
•
Volle MIDI Steuerung aller Parameter, sowie Abruf von Presets
•
Externer Kontrollpedal Eingang
•
Externer Fußbedienungseingang zum auf und ab scrollen von Presets
•
9.6VDC/200mA Netzteil beiliegend
•
ACHTUNG: Der Mod Rex wird mit einem Electro-Harmonix 9.6VDC-200mA Netzteil (kompatibel mit Boss®
& Ibanez®: 9,6 Volt DC 200mA) ausgeliefert. Der Mod Rex benötigt 100mA bei 9V Gleichspannung (DC)
mit negativer Polung am Innenkontakt. Verwendung eines falschen Netzteils kann zu Personen- und
Sachschäden sowie Erlöschen der Garantie führen. Niemals eine Spannung von 10,5V DC an der
Stromeingangsbuchse überschreiten. Der Mod Rex kann nicht mit Batterien betrieben werden.
1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Electro-Harmonix MOD REX
- Seite 1 ACHTUNG: Der Mod Rex wird mit einem Electro-Harmonix 9.6VDC-200mA Netzteil (kompatibel mit Boss® & Ibanez®: 9,6 Volt DC 200mA) ausgeliefert. Der Mod Rex benötigt 100mA bei 9V Gleichspannung (DC) mit negativer Polung am Innenkontakt. Verwendung eines falschen Netzteils kann zu Personen- und Sachschäden sowie Erlöschen der Garantie führen.
-
Seite 2: Inhaltsverzeichnis
Bitte Gerät online http://www.ehx.com/product-registration registrieren, oder die beigefügte Garantiekarte ausfüllen, und uns innerhalb Divisions Display Modus – Seite 5 von 10 Tagen nach dem Kauf zuschicken. Electro-Harmonix wird nach Tempo Display Modus – Seite 6 eigenem Ermessen Produkt, wegen Materialdefekts oder Preset Anzeigemodus –... -
Seite 3: Überblick: Was Ist Der Mod Rex
Stereoqualität. Der Mod Rex kann durch ein externes Kontroll- (Expression-) Pedal oder eine R-INV Fußfernbedienung gesteuert werden. Das Gerät ist über MIDI komplett steuerbar, und fügt sich nahtlos in jedes moderne MIDI Setup ein. Dank all dieser Einstellungen ist der Mod Rex die ultimative rhythmische Modulationsmaschine. -

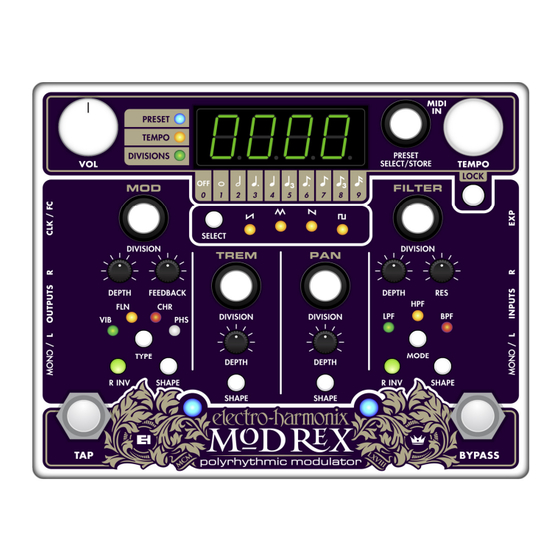

Seite 4: Bedienungsteile Übersicht
Werksvoreinstellungen Parameter Liste Ein grau unterlegter Parameter bedeutet, dass dieser in der betreffenden Preset-konfiguration keinen Einfluss hat, und auf einen Grundwert eingestellt wird. Preset TEMPO Div. Type FALL FALL FALL Shape 100% 100% Depth Feed. R-INV TREM 1-VOL, steuert die Gesamtlautstärke des Gerätes (Seite 9) Div. -
Seite 5: Haupt-Display Ziffernanzeige
Haupt-Display Ziffernanzeige Einstellungswert 9, usw. MIDI CC Befehlszuordnung Im Mittelpunkt der Bedienungsoberfläche des Mod Rex steht die vierstellige Ziffernanzeige oben am Gerät. Dieses Display verfügt über drei Hauptmodi, die jeweils unterschiedliche Informationen anzeigen. Diese drei Modi sind: DIVISIONS, TEMPO, und PRESET. -
Seite 6: Tempo Display Modus
Gerät, alle MIDI Real Time Befehle zu erzeugen und zu senden. Sind die Auch in diesen Szenarien läuft der Mod Rex jedoch nach wie vor perfekt synchron zur externen Quelle. beiden Geräte richtig verkabelt, werden keine weiteren Schritte von Seiten des Mod Rex benötig, damit die MIDI Tempo Synchronisation korrekt funktioniert. -
Seite 7: Modulationsparameter
Ein derartiger Sachverhalt eignet sich gut, um präzise rhythmusbasierte via Tap-Tempo/MIDI Clock/Ext Pulse Clock eingestellt, der der Geschwindigkeit der Effekte zu erzeugen. Wird der Mod Rex eher als traditionelles Modulationspedal (mit weniger Modulation wenn das Kontrollpedal in der Zehenposition steht. Wird das Pedal in Richtung Interesse an genauen Modulationsraten in BPM) eingesetzt, kann der TEMPO Regler in den Fersenposition bewegt, nimmt die Modulationsgeschwindigkeit ab. -
Seite 8: Mod Sektion Parameter
STROMVERSORGUNG Phaser: Ein modulierter Phasenverschiebungseffekt Den Ausgangsstecker des mit dem Mod Rex gelieferten Netzteils in die 9V Hohlbuchse am Der TYPE Knopf schaltet reihum durch die vier MOD Sektion-Effekte: VIB (Vibrato), FLN Kopfende des Gerätes stecken. Der Mod Rex benötigt etwa 100 mA bei 9V-10V (Flanger), CHR (Chorus), und PHS (Phaser). -
Seite 9: Pan Sektion Parameter
Gerät auf die Werkseinstellungen zurückgesetzt werden. wobei die Kurvenformen jedoch alle invertiert sind. Um eine Rückstellung auf die Werkseinstellungen durchzuführen, den Mod Rex von der DEPTH: Der Depth Regler bestimmt die Breite der Modulation. Maximal wird das Signal von Stromversorgung trennen. -
Seite 10: Presets
