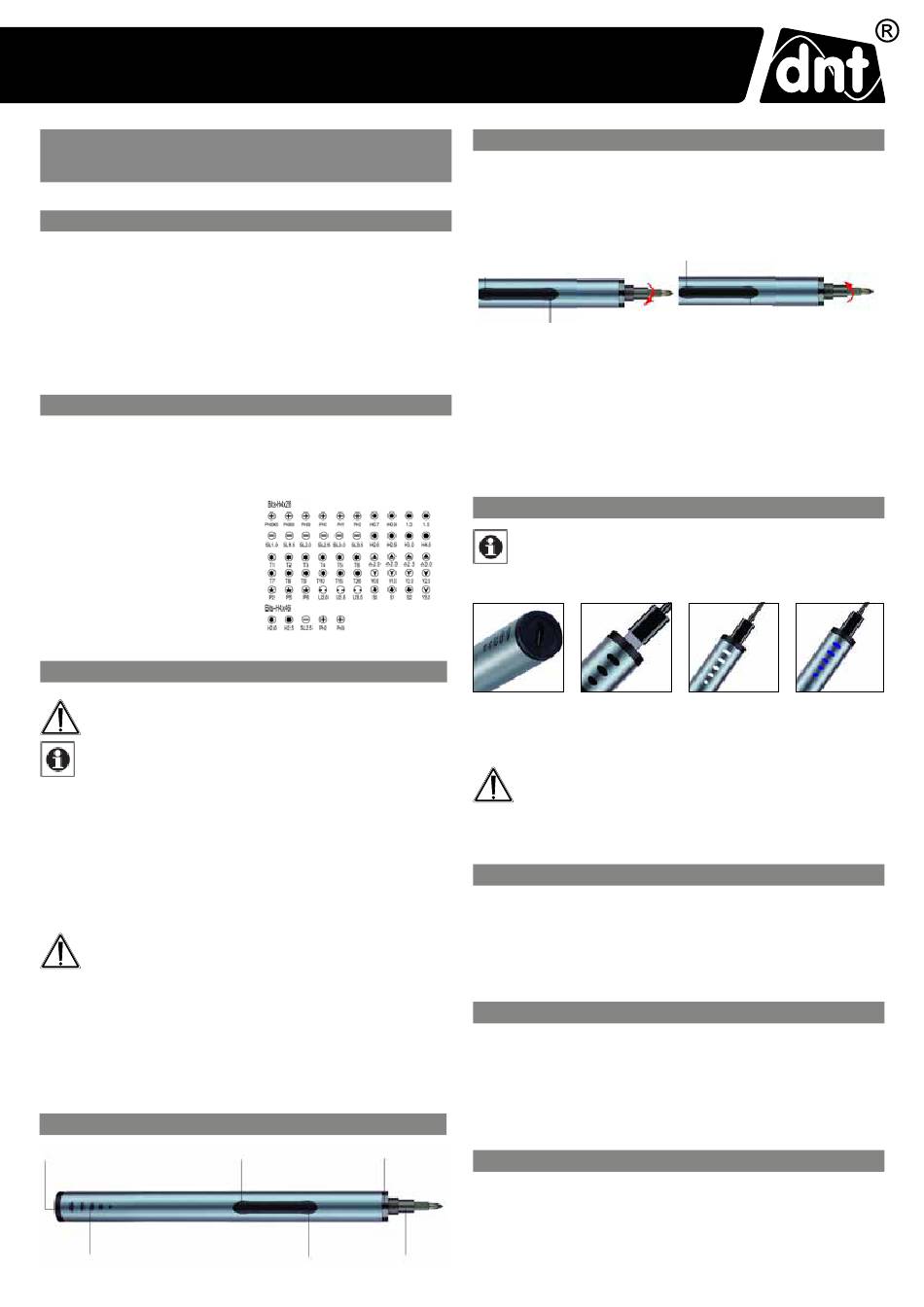

DNT SmartPen PRO Bedienungsanleitung

Akku-Schraubendreher SmartPen PRO
Artikelnummer: DNT000003
Bitte lesen Sie diese Bedienungsanleitung vor der Installation und Inbetriebnahme komplett durch
und bewahren Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen
Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.
1. Funktion
Der elektronische Schraubendreher ermöglicht das präzise und schnelle motorische Festziehen und Lösen
von Schrauben besonders im Feinmechanikbereich. Der Präzisionsschraubendreher wird von einem
wiederaufladbaren Lithium-Ionen-Akku gespeist, der über eine USB-Buchse geladen wird.
• Elektronischer Präzisionsschraubendreher mit Wechsel-Bithalter für H4-Bits
• Betrieb mit integriertem, wiederaufladbarem Li-Ion-Akku, 3,7 V, 260 mAh
• Micro-USB-Ladeport, Ladezeit ca. 45 min (bei 5 V/2 A), USB-Ladekabel im Lieferumfang
• Rechts-/Linkslauf, Drehmoment max. 0,35 Nm, Leerlaufdrehzahl 150 min
• Zweifarbige Ladezustandsanzeige
• Lieferung mit 55 Schraubbits in 2 Längen, Bitverlängerung, Magnetmatte, Magnetisierer
2. Bestimmungsgemäßer Einsatz, Lieferumfang
Der elektronische Präzisionsschraubendreher ist für das motorisch unterstützte Festziehen und Lösen von
Schrauben vorgesehen. Er wird durch einen integrierten, wiederaufladbaren Lithium-Akku versorgt. Das
Aufladen erfolgt über ein USB-Ladekabel an einer 5-V
geeignet sein muss. Jeder andere Einsatz ist nicht bestimmungsgemäß und führt zu Gewährleistungs-
und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen.
Lieferumfang:
- Akku-Schraubendreher SmartPen PRO
- USB-Ladekabel
- Bit-Verlängerung
- Magnetische Arbeitsunterlage
- Magnetisierer
- 55 H4-Schraubbits
- Bedienungsanleitung
3. Betriebs-, Wartungs- und Sicherheitshinweise
Warnung
Wird verwendet, um Sicherheitshinweise zu kennzeichnen oder um Aufmerksamkeit auf
besondere Gefahren und Risiken zu lenken.
Hinweis
Wird verwendet, um zusätzliche Informationen oder wichtige Hinweise zu kennzeichnen.
- Verpackungsmaterial nicht achtlos liegen lassen! Plastikfolien/-tüten, Styroporteile etc. könnten für
Kinder zu einem gefährlichen Spielzeug werden.
- Das Werkzeug ist kein Spielzeug. Es darf nicht im Zugriffsbereich von Kindern aufbewahrt oder
betrieben werden.
- Starke mechanische Beanspruchungen wie Druck oder Vibration sind zu vermeiden.
- Das Werkzeug nur mit einem trockenen Leinentuch reinigen, das bei starken Verschmutzungen leicht
angefeuchtet sein darf. Zur Reinigung keine löse mittelhaltigen Reinigungsmittel verwenden. Darauf
achten, dass keine Feuchtigkeit in das Geräteinnere gelangt.
- Das Werkzeug darf nur in trockenen Innenräumen und nur mit der in den technischen Daten auf-
geführten Stromversorgung betrieben werden.
- Der Li-Ion-Akku ist im Werkzeug fest verbaut und nicht wechselbar.
Kurzschluss- und Brandgefahr!
Ist das Werkzeug nass geworden, schalten Sie es sofort ab und lassen Sie es vollständig an
der Luft (keine Heißluft o. Ä. einsetzen) trocknen, bevor Sie es wieder in Betrieb nehmen.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise und der Bedienungsanleitung verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden
übernehmen wir keine Haftung.
Öffnen Sie das Gerät nicht, unternehmen Sie keine Reparaturversuche, nehmen Sie keine Um-
bauten oder Veränderungen vor – dies führt zum Verlust des Gewährleistungsanspruchs. Für
Folgeschäden übernehmen wir keine Haftung.
4. Übersicht, Beschreibung
Micro-USB-Ladeport Taste Linkslauf
Ladezustandsanzeige
-1
-Quelle, die für das Aufladen von Li-Ion-Akkus
DC
Betriebsanzeige
Taste Rechtslauf Bit-Aufnahme
Bedienungsanleitung
5. Bedienung
- Legen Sie die magnetische Arbeitsunterlage bereit, um dort Schrauben und Kleinteile sicher abzulegen.
- Setzen Sie das benötigte Bit bis zum Anschlag in die Bitaufnahme ein. Magnetisieren Sie es zuvor
ggf. mit dem Magnetisierer. So werden Schrauben sicher vom Schraubbit gehalten.
- Setzen Sie das Bit sicher und formschlüssig im Schraubenkopf an.
- Drücken Sie je nach Aufgabe die Taste für Rechts- oder Linkslauf. Die Betriebsanzeige leuchtet auf
und das Bit dreht sich im Rechts- oder Linkslauf:
Rechtslauf
- Achten Sie dabei darauf, genug Druck auf den Schraubenkopf auszuüben, damit das Bit nicht aus
diesem herausläuft. Dies ist besonders am Beginn des Losschraubens und am Schluss des Fest-
schraubens wichtig, um Beschädigungen zu vermeiden.
- Achten Sie gleichzeitig darauf, nicht zu viel Druck auszuüben, lassen Sie den elektrischen Antrieb
arbeiten.
- Sollte eine Schraube zu fest sitzen, so können Sie diese auch manuell losschrauben und anschließend
mit elektrischer Unterstützung fortfahren.
6. Akku laden
Hinweis
Verwenden Sie eine genügend leistungsfähige 5-V-Spannungsquelle, die 2 A liefern kann,
z. B. 5-V-Mobilgerätelader, oder leistungsstarke USB-Powerpacks.
Verwenden Sie nur für das Laden von Li-Ion-Akkus vorgesehene und dafür zugelassene
Ladegeräte und Ladestromquellen!
Der Ladeport befindet Stecken Sie den Stecker
sich am Ende des Werk- des Ladekabels bis zum
zeugs. Anschlag ein.
Kurzschluss- und Brandgefahr!
Eine leichte Erwärmung des Gehäuses beim Laden ist normal. Bei starker Erwärmung
während des Ladevorgangs sofort das Werkzeug vom Ladekabel trennen!
7. Pflege und Wartung
- Reinigen Sie das Gerät nur mit einem weichen trockenen Leinentuch. Bei starken Verschmutzungen
kann dieses leicht angefeuchtet sein. Reinigen Sie das Gerät nicht mit lösungsmittelhaltigen Reini-
gungsmitteln! Das Gerät ist danach sorgfältig mit einem Tuch zu trocknen. Darauf achten, dass keine
Feuchtigkeit in das Geräteinnere gelangt.
8. Technische Daten
Drehmoment:..... ................................................................................................0,25 Nm bis 0,35 Nm
Leerlaufdrehzahl:............................................ .....................................................................150 min
Akku:............. ........................................................................Li-Ion, 3,7 V, 260 mAh, nicht wechselbar
Ladezeit:................................. ..................................................................................................45 min
Länge, Gewicht:........................................................................ ........................................ 182 mm, 780 g
9. Konformitätserklärung
Hiermit erklärt die dnt Innovation GmbH, Maiburger Straße 29, 26789 Leer, Deutschland, dass sich
das Gerät
„dnt Elektronik-Schraubendreher SmartPen PRO"
in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen
der Richtlinie 2014/30/EU befindet.
Die Konformitätserklärung kann unter folgender Adresse gefunden werden: www.dnt.de
Linkslauf
Während des Ladevor- Ist der Akku voll geladen,
gangs leuchtet die Lade- leuchtet die Ladezu-
zustandanzeige weiß. stands anzeige blau –
Ladekabel abziehen.
-1
