SORHEA UNIRIS II 50 Bedienungsanleitung
Aktivinfrarotschranke
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

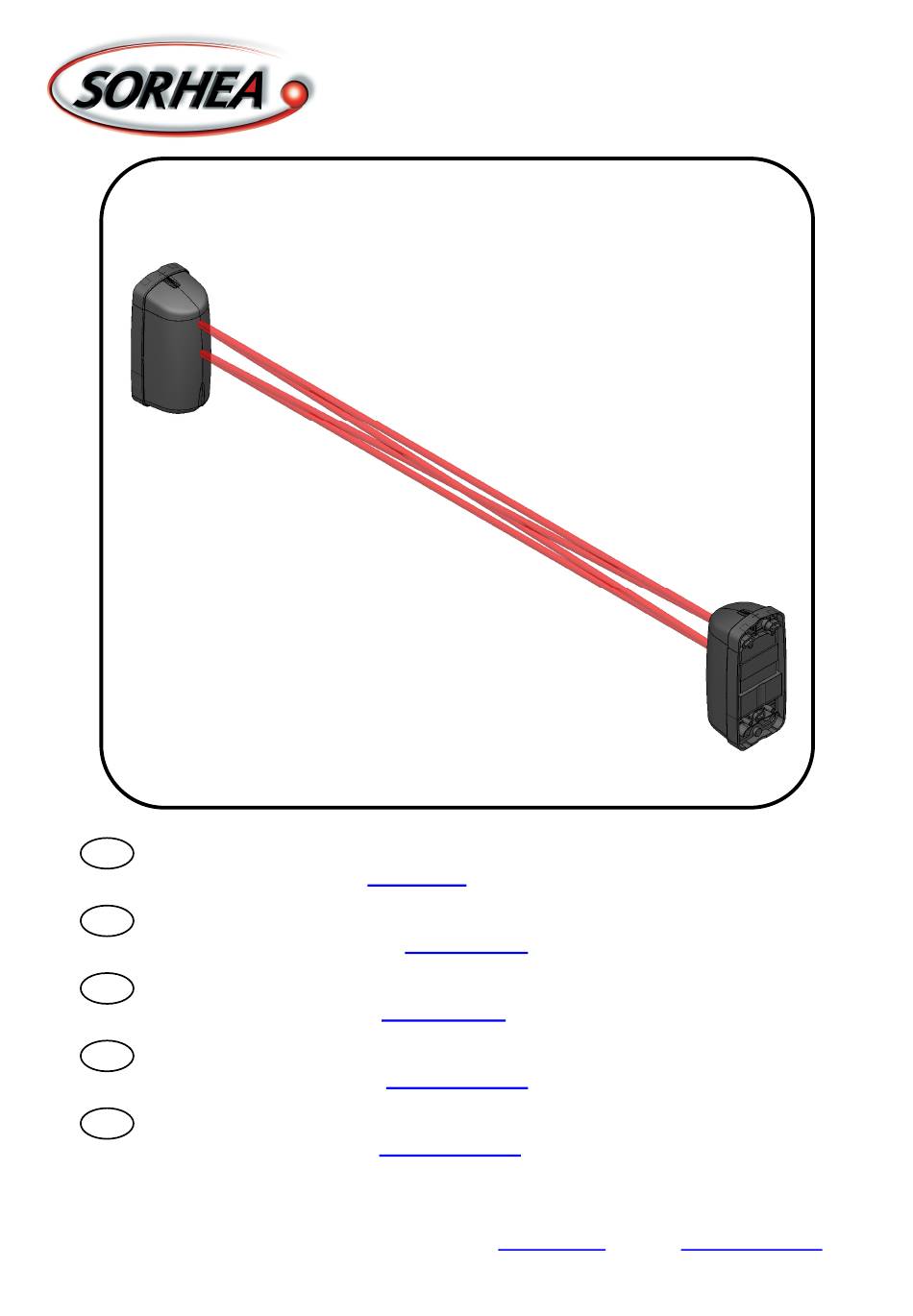

BARRIERE A INFRAROUGE ACTIF UNIRIS II 50
FR
Notice d'installation -
ACTIVE INFRARED BARRIER UNIRIS II 50
EN
Installation instructions -
AKTIVINFRAROTSCHRANKE UNIRIS II 50
DE
Bedienungsanleitung -
BARRERA DE INFRARROJOS ACTIVOS UNIRIS II 50
SP
Manual de instalación -
BARREIRA DE INFRAVERMELHOS ACTIVOS UNIRIS II 50
PT
Manual de instalação -
1, rue du Dauphiné – 69120 – VAULX-EN-VELIN – FRANCE
Tél. : +33(0)4.78.03.06.10 - Fax : +33(0)4.78.68.24.61
UNIRIS II 50
Pages 1-9
Pages 10-18
Seiten 19-27
Páginas 28-36
Páginas 37-45
Site web :
www.sorhea.com
Email :
commercial@sorhea.fr
NT240 / V1.2 / 04-09
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für SORHEA UNIRIS II 50
- Seite 1 UNIRIS II 50 BARRIERE A INFRAROUGE ACTIF UNIRIS II 50 Notice d’installation - Pages 1-9 ACTIVE INFRARED BARRIER UNIRIS II 50 Installation instructions - Pages 10-18 AKTIVINFRAROTSCHRANKE UNIRIS II 50 Bedienungsanleitung - Seiten 19-27 BARRERA DE INFRARROJOS ACTIVOS UNIRIS II 50 Manual de instalación -...
- Seite 20 SORHEA UNIRIS II 50 INHALT BESCHREIBUNG ....................20 INSTALLATION UND ANSCHLUSS ..............21 AUSWAHL DER KANÄLE ................... 24 AUSRICHTUNG UND EINSTELLUNGEN ............25 ABSCHLUSSTESTS .................... 26 PANNENHILFE ....................26 TECHNISCHE EINZELHEITEN ................27 - 19 -...
-
Seite 21: Beschreibung
Die Infrarotschranken benutzen ein Prinzip der Sendung von pulsierenden Infrarotstrahlen über 4 wählbare Frequenzen (Kanäle) und vermeiden so jegliches Risiko von Störungen zwischen den Geräten. Die Version UNIRIS II 50 NH ist nicht mit einem Heizmodul ausgestattet (NH = No Heater / ohne Heizung Platine Dichtung ZUBEHÖR:... -
Seite 22: Installation Und Anschluss
SORHEA UNIRIS II 50 KANAL Bei übereinander gestellten Infrarotschranken sicherstellen, dass sie mit verschiedenen Kanälen KANAL konfiguriert sind. INSTALLATION UND ANSCHLUSS Demontage / Montage des Infrarotdeckels Demontage: Montage: 1. Schraube des Infrarotdeckels entfernen 1. Schließhaken des Infrarotdeckels in die Platine 2. - Seite 23 SORHEA UNIRIS II 50 Wandbefestigung Für eine Wandbefestigung die mitgelieferten Schrauben und Dübel verwenden. Drei Löcher bohren und nach dem nachstehenden Bohrmuster die 3 Dübel befestigen. Schraubendurchführung Schraub- abdeckung Führung des Kabels in die Schranke Kabelöffnung Kabel 1. Öffnung durchstechen und Kabel durch die Kabelöffnung...
- Seite 24 SORHEA UNIRIS II 50 Anschluss UNIRIS II 50 Verkabelung der Schranke mit dem montierten Infrarotmodul durchführen. Schalter 3 und 4: Auswahl der Kanäle Potentiometer zur Einstellung der Schalter 1 und 2: Antwortzeit des Rote LED Ausrichtungsmodus Einbruchalarms Einbruchalarm Empfängerstecker (RX)
-
Seite 25: Auswahl Der Kanäle
SORHEA UNIRIS II 50 AUSWAHL DER KANÄLE Damit die verschiedenen Schranken eines gleichen Standorts sich nicht untereinander stören, sind diese mit 4 Frequenzen (Kanälen) zur Auswahl versehen. Der Empfänger und sein zugeteilter Sender müssen mit der gleichen Kanalnummer konfiguriert sein. -
Seite 26: Ausrichtung Und Einstellungen
SORHEA UNIRIS II 50 AUSRICHTUNG UND EINSTELLUNGEN Die Ausrichtung erfolgt in zwei Phasen: die erste besteht in der optischen Ausrichtung, die zweite ist die Optimierung am Empfänger. Optische Ausrichtung: Optische Achse Sender Empfänger Diese Ausrichtung besteht darin, die optischen Achsen der Sender- und Empfängermodule in Übereinstimmung zu bringen. -
Seite 27: Abschlusstests
SORHEA UNIRIS II 50 Einstellung der Reaktionszeit: Die Einstellung der Reaktionszeit ermöglicht eine Anpassung der Erfassungssensibilität der Schranke an die Umwelt. Eine lange Reaktionszeit verringert die Sensibilität Reaktions- 50 ms 100 ms 200 ms 400 ms 700 ms zeit Standardwert) ABSCHLUSSTESTS Nach Installation den korrekten Betrieb durch einen Gesamttest prüfen:... -
Seite 28: Technische Einzelheiten
SORHEA UNIRIS II 50 TECHNISCHE EINZELHEITEN Bestellnr. UNIRIS II 50 NH 30 6004 00 (ohne Heizung) Bestellnr. UNIRIS II 50 30 6004 01 Höchste Schutzentfernung in Innenräumen 125 m Höchste Schutzentfernung im Freien 50 m Detektionsart Infrarot pulsierend nach 4 Frequenzen (Kanäle)
