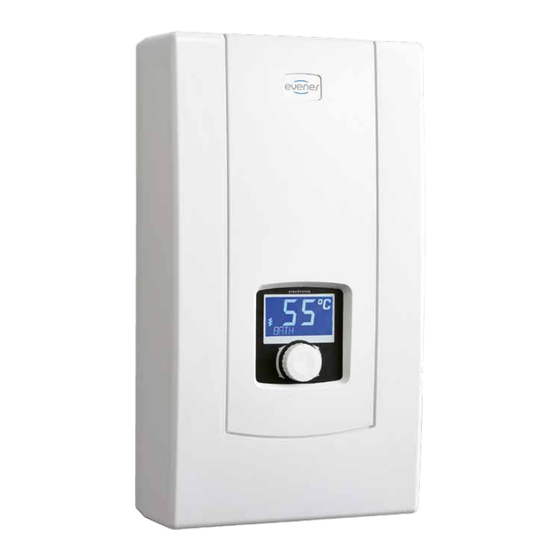

evenes PPE1 serie Montage- Und Bedienungsanleitung
Elektrischer durchlauferhitzer
Verwandte Anleitungen für evenes PPE1 serie
Inhaltszusammenfassung für evenes PPE1 serie

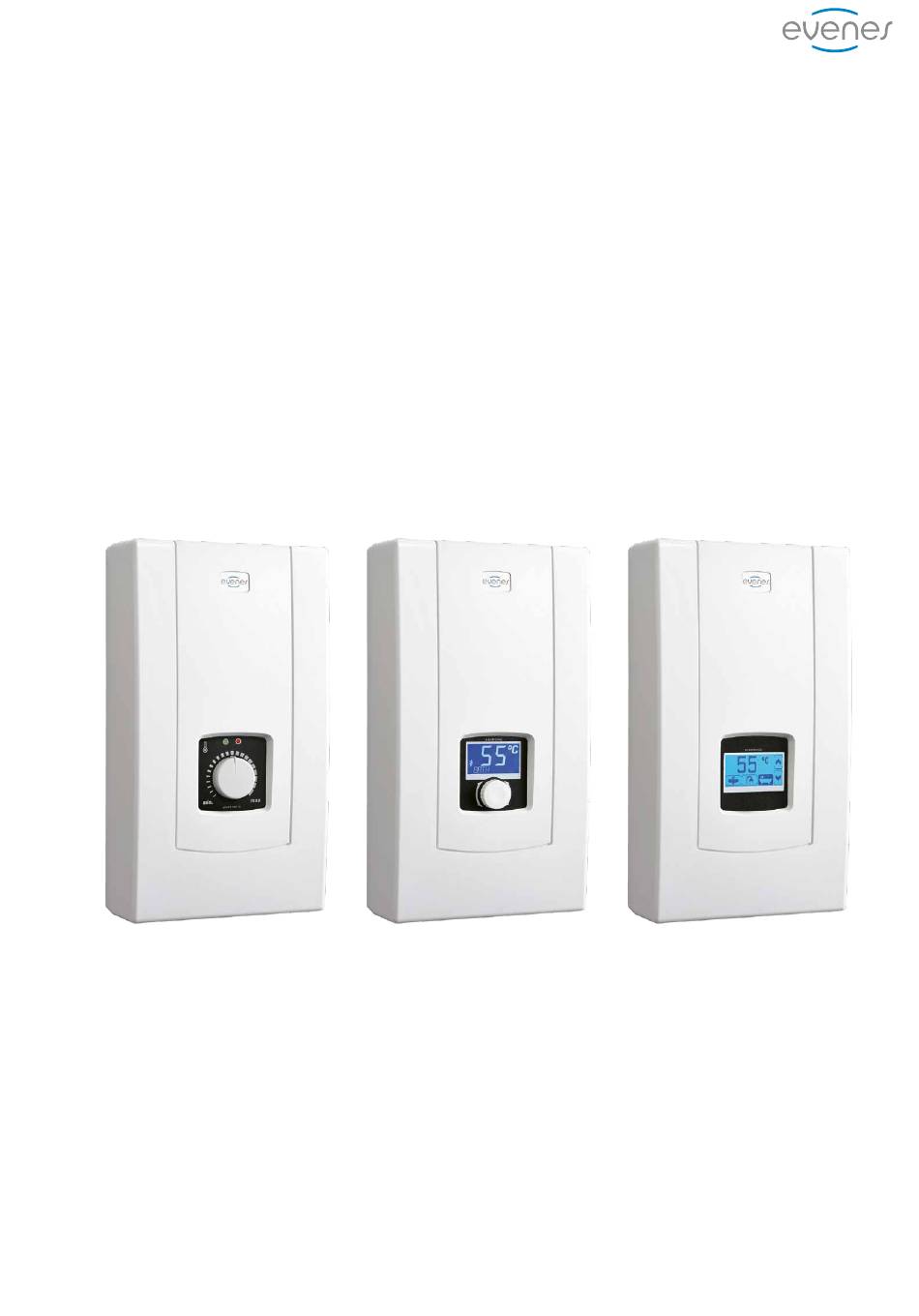

- Seite 1 ELEKTRISCHER DURCHLAUFERHITZER ELECTRIC INSTANTANEOUS WATER HEATER CHAUFFE-EAU ÉLECTRIQUE INSTANTANÉ PPE1, PPE2, PPVE Montage- und Bedienungsanleitung Assembly and user manual Manuel de montage et d'utilisation...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1 | Sicherheitshinweise ......................4 Safety instructions ........................12 Conditions pour un fonctionnement sûr et fiable ................20 2 | Technische Daten ........................ 5 Technical Data ..........................13 Données techniques ........................21 3 | Montage ..........................5 Assembly ............................. 13 Le Montage .......................... - Seite 3 Ausführungsänderungen behalten wir uns im Interesse der Verbesserung und Weiterentwicklung vor. Mit besten Wünschen für guten Erfolg mit Ihrer neuen Investition verbleiben wir mit freundlichen Grüßen EVENES GMBH Stand: 30. November 2019 Technische Änderungen und Irrtümer vorbehalten. Für Druckfehler wird keine Haftung übernommen.
-
Seite 4: Sicherheitshinweise
1 | SICHERHEITSHINWEISE Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw. sichert die dauerhafte und sichere Arbeit des Gerätes. Das Gerät ist für eine Wandmontage vorgesehen. Der Durchlauferhitzer ist für die Warmwasserbereitung in Haushalten, Sanitärräumen, Laboratorien, Werkstätten u.s.w. bestimmt. Das Gerät darf nur benutzt werden, wenn es fachmännisch installiert wurde und sich in einwandfreiem Zustand befindet. -
Seite 5: Technische Daten
2 | TECHNISCHE DATEN Durchlauferhitzer PPE2, PPE1, PPVE 9/11/12/15 17/18/21/24 Bemessungsspannung Spannung 400V 3~ Bemessungsstrom 13,0 15,9 17,3 21,7 24,7 26,0 30,3 34,6 39,0 Warmwasserleistung (bei Δt = 30°C l/min. 10,1 11,6 und Wasserdruck 0,45 MPa) Minimaler Querschnitt der 4 x 2,5 4 x 6 Anschlussleitungen Maximaler Querschnitt der Leitungen... -
Seite 6: Elektrischer Anschluss
4. | ELEKTRISCHER ANSCHLUSS Sicherheitsschalter WTC3 Druckbegrenzer einschalten Druckbegrenzer eingeschaltet (Stift eingedrückt) ACHTUNG! Wenn der Sicherheitsschalter während des Betriebs des Geräts ausgelöst wird, wenden Sie sich sofort an den Service. Eine erneute Aktivierung des Schalters um das Gerät weiterzuverwenden, kann zu schweren Schäden führen. EC 60034-8 U = L1 V = L2... -
Seite 7: Leistungseinstellung
5 | LEISTUNGSEINSTELLUNG Entlüftung Heizaggregat 15 kW Stromversorgung des Geräts abschalten. Warmwasserhahn der Armatur öffnen und abwarten, bis das Wasser blasenfrei austritt (15 bis 30 Sekunden). Energieversorgung einschalten. Einstellungen: PPE1, PPE2, PPVE Achtung! Die Leistungseinstellung soll vor der ersten Inbetriebnahme, bei nicht angeschlossener Stromversorgung, durchgeführt werden. -
Seite 8: Temperatureinstellung
6. | GERÄTEFUNKTIONEN PPE2 electronic Einstellung und Parameteransicht Mit dem Reglerknopf die gewünschte minimale Temperatur einstellen und den Knopf 5 Sekunden lang halten bis im Display „T EINGEST” angezeigt wird. Durch Drehen des Reglerknopfs wählt man den gewünschten Wert. Ein Teil der Positionen dient ausschließlich zur Ansicht der Einstellungen (z. - Seite 9 6.1 | GERÄTEFUNKTIONEN PPVE electronic Der PPVE ist ein elektronisches Gerät. Der Wasserdurchfluss über Temperatureinstellung 2,5 l/min bewirkt automatisch die Einschaltung der Heizung. Die Im Display unten werden folgende Symbolen angezeigt. Steuerschaltung wählt abhängig von Wasserentnahme, gewünsch- Hier sind voreingestellte Temperaturen gespeichert. Wird eines ter Wassertemperatur und Wassereinlauftemperatur eine geeignete der folgenden Symbole gewählt, wird die voreingestellte...
-
Seite 10: Pflege Und Wartung
6.2 | GERÄTEFUNKTIONEN PPE1 Der PPE1 ist ein elektronisches Gerät. Der Wasserdurchfluss über 2,5 l/min bewirkt automatisch die Einschaltung der Heizung. Die Steuerschaltung wählt abhängig von Wasserentnahme, gewünschter Wassertemperatur und Wassereinlauftemperatur die geeignete Heizleistung für den Durchlauferhitzer. Am Gehäuse befinden sich zwei Kontrollleuchten: grün - Netzanschluss vorhanden rot - Heizung eingeschaltet Andere Einstellungen werden durch eine blinkende grüne LED angezeigt. -
Seite 11: Entsorgung
8 | ENTSORGUNG Das Produkt darf nicht als Restmüll behandelt werden. Alle Altgeräte müssen einer getrennten Sammlung zugeführt und bei örtlichen Sammelstellen entsorgt werden. Sachgemäße Entsorgung verhindert die negative Einwirkung auf unsere Umwelt. Für weitere Informationen über Recycling von diesem Produkt, wenden Sie sich bitte an den örtlichen Behörden oder an Ihren Baumarkt. - Seite 28 Evenes GmbH Rote Länder 4 | 72336 Balingen | Deutschland www.evenes.de...
