Inhaltszusammenfassung für SCHUNK APS-M1E

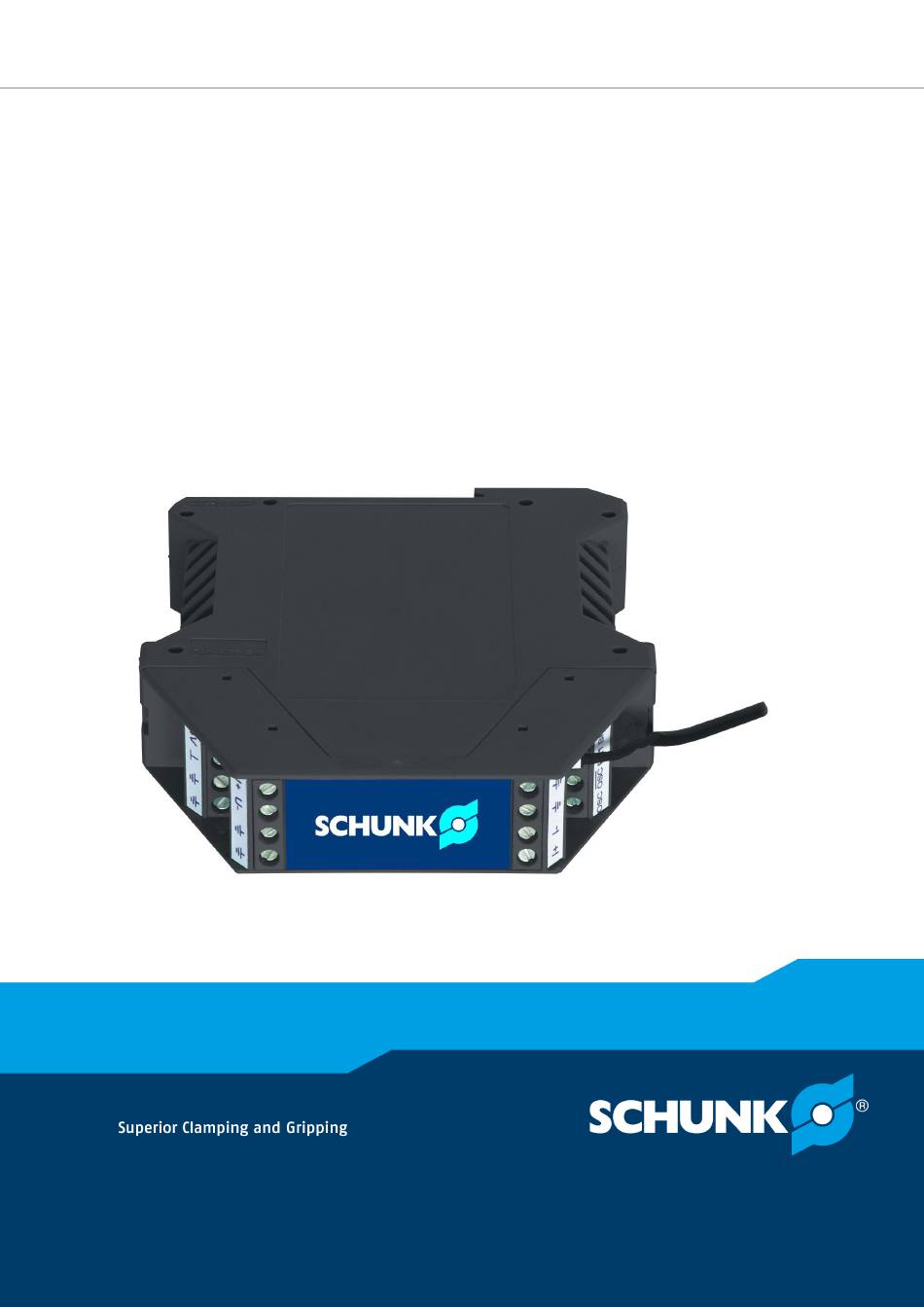

- Seite 1 Original Betriebsanleitung Montage- und Betriebsanleitung APS-M1E Auswerteelektronik...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK GmbH & Co. KG. Alle Rechte vorbehalten. Insbesondere ist jegliche – auch auszugsweise – Vervielfältigung, Bearbeitung, Verbreitung (Zugänglichmachung gegenüber Dritten), Übersetzung oder sonstige Verwendung verboten und bedarf unserer vorherigen schriftlichen Genehmigung.
-
Seite 3: Inhaltsverzeichnis
Umgebungs- und Einsatzbedingungen .............. 5 Bauliche Veränderungen .................. 5 Personalqualifikation.................... 6 Technische Daten APS-M1E.................. 7 Montage und Einstellungen .................. 8 Auswerteelektronik montieren und anschließen .......... 8 4.1.1 Anschlussschema.................. 9 Auswerteelektronik abgleichen................ 10 01.00 | APS-M1E | Montage- und Betriebsanleitung | de | 1415565... -
Seite 4: Allgemein
Die Gewährleistung beträgt 24 Monate ab Lieferdatum Werk bei bestimmungsgemäßem Gebrauch unter folgenden Bedingungen: • Beachten der mitgeltenden Unterlagen, Mitgeltende Unterlagen 4] • Beachten der Umgebungs- und Einsatzbedingungen, Umgebungs- und Einsatzbedingungen 5] 01.00 | APS-M1E | Montage- und Betriebsanleitung | de | 1415565... -
Seite 5: Grundlegende Sicherheitshinweise
Durch Umbauten, Veränderungen und Nacharbeiten, z. B. zusätzliche Gewinde, Bohrungen, Sicherheitseinrichtungen können Funktion oder Sicherheit beeinträchtigt oder Beschädigungen am Produkt verursacht werden. • Bauliche Veränderungen nur mit schriftlicher Genehmigung von SCHUNK durchführen. 01.00 | APS-M1E | Montage- und Betriebsanleitung | de | 1415565... -
Seite 6: Personalqualifikation
• Alle Arbeiten durch dafür qualifiziertes Personal durchführen lassen. • Vor Arbeiten am Produkt muss das Personal die komplette Anleitung gelesen und verstanden haben. • Landesspezifische Unfallverhütungsvorschriften und die allgemeinen Sicherheitshinweise beachten. 01.00 | APS-M1E | Montage- und Betriebsanleitung | de | 1415565... -
Seite 7: Technische Daten Aps-M1E
Max. Leistungsaufnahme [W] Oszillatorspannung [VSS Sinus] Oszillatorfrequenz [Hz] 4800 ± 8% Ausgang 1 [V] 0...10 zulässige Last RL [kOhm] ≥ 2 Ausgang 2 [mA] 4...20 Bürdenwiderstand [Ohm] 0...250 Schutzart IP 01.00 | APS-M1E | Montage- und Betriebsanleitung | de | 1415565... -
Seite 8: Montage Und Einstellungen
Schirm des Kabels an die Funktionserde (FE) der Ø Auswerteelektronik anschließen. Geschirmtes Kabel zwischen Auswerteelektronik und Ø Automatisierungsgerät anschließen, Anschlussschema 9]. Maximal zulässige Kabellänge: 3 m. ✓ Feinstabgleich des Normsignals durchführen. Ø 01.00 | APS-M1E | Montage- und Betriebsanleitung | de | 1415565... -
Seite 9: Anschlussschema
Montage und Einstellungen 4.1.1 Anschlussschema Anschlussschema Steckergehäuse Auswerteelektronik Buchsengehäuse Kabelverlängerung Automatisierungsgerät Sensor Aderfarben: Blau Grau Weiß Rosa Gelb Schwarz 01.00 | APS-M1E | Montage- und Betriebsanleitung | de | 1415565... -
Seite 10: Auswerteelektronik Abgleichen
Normsignalwert, der dem eingelegten Endmaß entspricht, am 0- Ø Punkt-Potentiometer einstellen. Greifer öffnen. Endmaß einlegen, das dem maximalen Ø Greiferhub entspricht. Greifer schließen. Normsignalwert, der dem eingelegten Endmaß entspricht, am Ø Verstärkungspotentiometer einstellen. 01.00 | APS-M1E | Montage- und Betriebsanleitung | de | 1415565... - Seite 11 Greifer öffnen. Endmaß mit 1 mm Stärke einlegen. Greifer Ø schließen. 0.303 V am 0-Punkt-Potentiometer einstellen. Ø Greifer öffnen. Endmaß mit 33 mm Stärke einlegen. Greifer Ø schließen. 10 V am Verstärkungspotentiometer einstellen. Ø 01.00 | APS-M1E | Montage- und Betriebsanleitung | de | 1415565...
- Seite 12 01.00 | APS-M1E | Montage- und Betriebsanleitung | de | 1415565...
