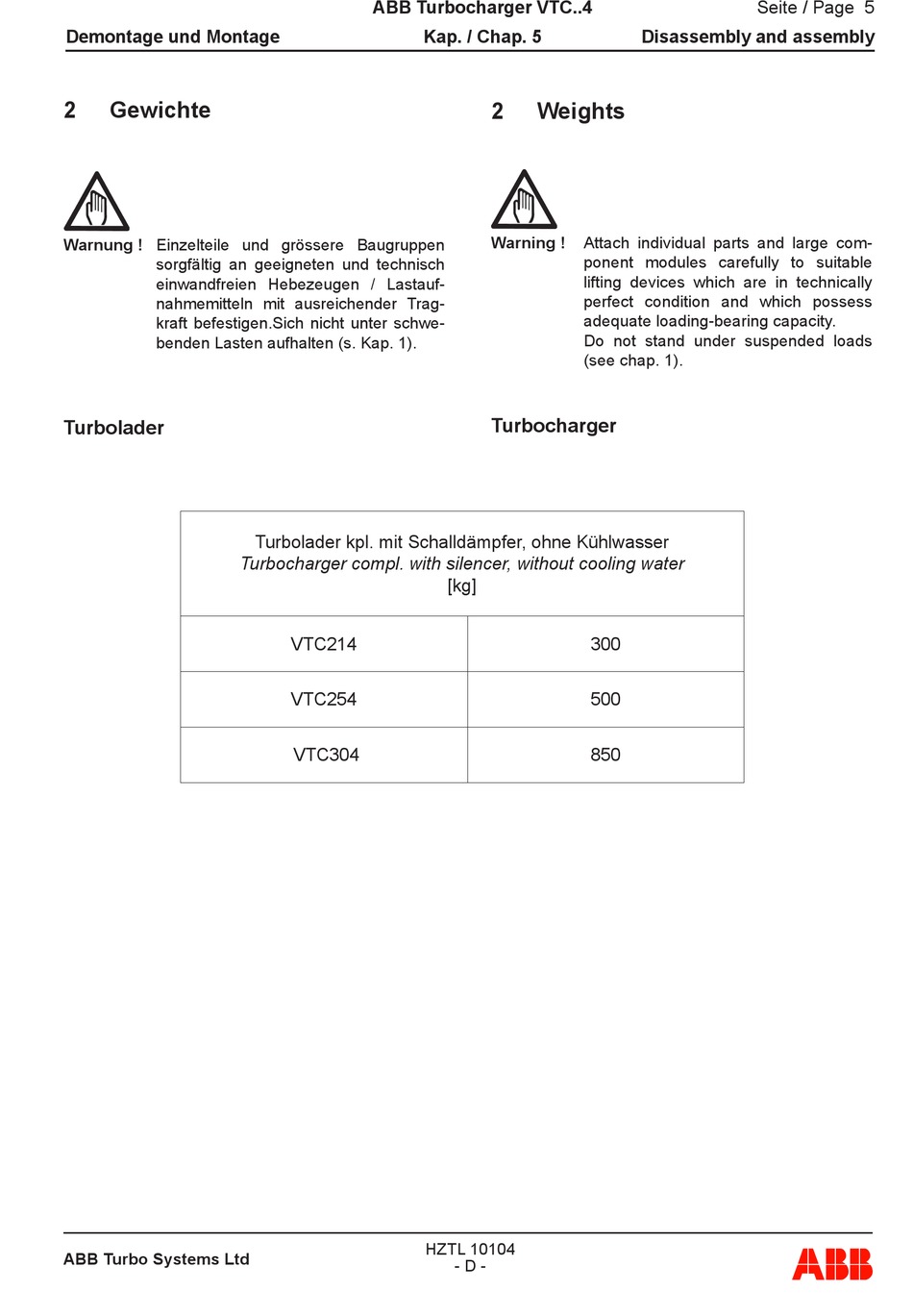

ABB Typ VTC304-13 HT842372 Betriebshandbuch Seite 105

Demontage und Montage
2 Gewichte
Warnung ! Einzelteile und grössere Baugruppen
sorgfältig an geeigneten und technisch
einwandfreien Hebezeugen / Lastauf-
nahmemitteln mit ausreichender Trag-
kraft befestigen.Sich nicht unter schwe-
benden Lasten aufhalten (s. Kap. 1).
Turbolader
ABB Turbo Systems Ltd
ABB Turbocharger VTC..4
Turbolader kpl. mit Schalldämpfer, ohne Kühlwasser
Turbocharger compl. with silencer, without cooling water
VTC214
VTC254
VTC304
Kap. / Chap. 5
2 Weights
Warning ! Attach individual parts and large com-
ponent modules carefully to suitable
lifting devices which are in technically
perfect condition and which possess
adequate loading-bearing capacity.
Do not stand under suspended loads
(see chap. 1).
Turbocharger
[kg]
300
500
850
HZTL 10104
- D -
Seite / Page 5
Disassembly and assembly
