Erreka VIVO-M203 Kurzführer Installation Und Programmierung

VIVO-M203(M)
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka.com/Automatismos/descargaDocumentos.aspx
NOTA: este cuadro de maniobra
es válido para accionadores de
puertas:
batientes (C301),
correderas (C302),
basculantes (C303).

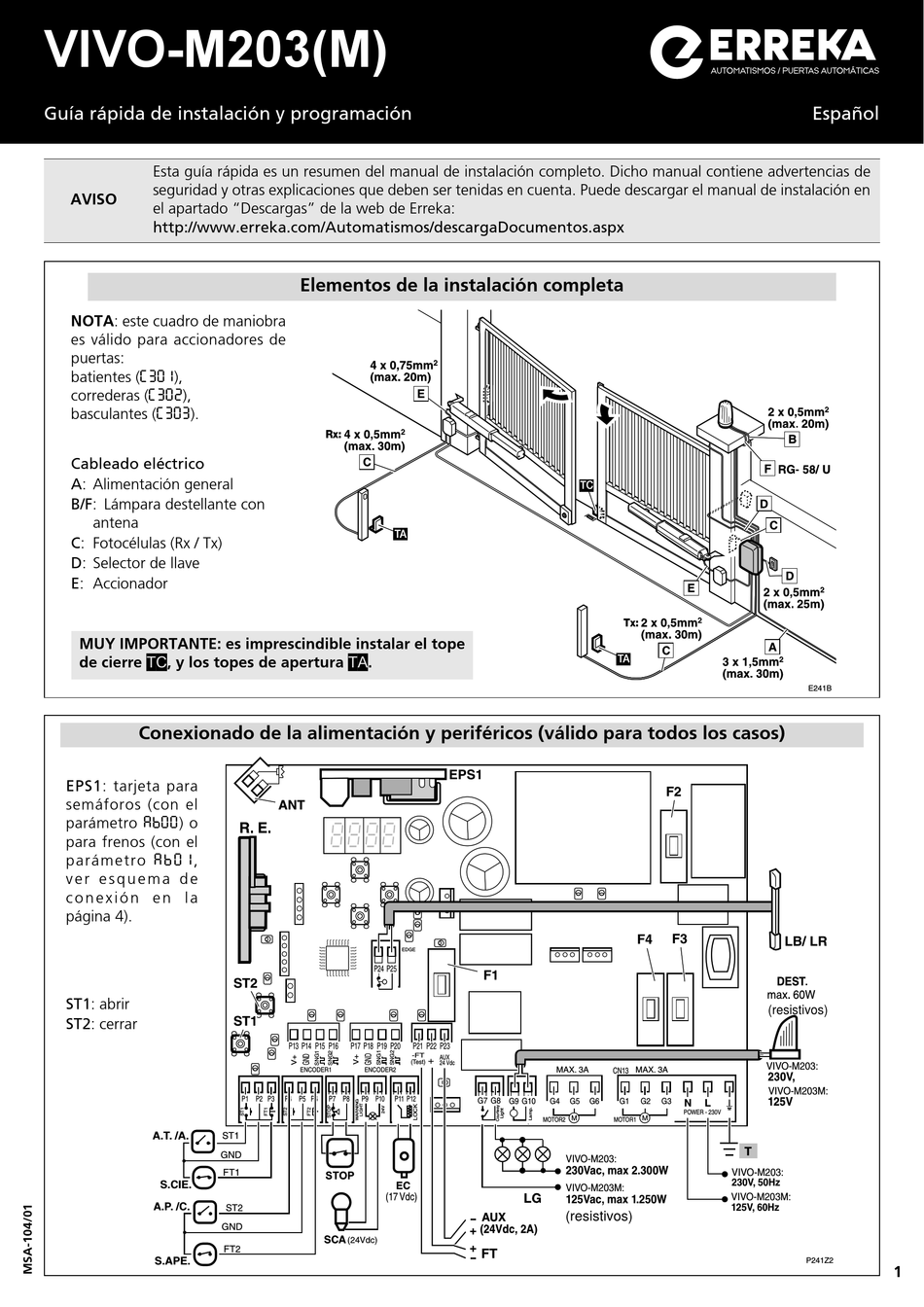

Cableado eléctrico
A: Alimentación general
B/F: Lámpara destellante con
antena
C: Fotocélulas (Rx / Tx)
D: Selector de llave
E: Accionador
MUY IMPORTANTE: es imprescindible instalar el tope
de cierre TC, y los topes de apertura TA.
Conexionado de la alimentación y periféricos (válido para todos los casos)
EPS1: tarjeta para
semáforos (con el
parámetro Ab00) o
para frenos (con el
parámetro Ab01,
v e r e s q u e m a d e
c o n e x i ó n e n l a
página 4).
ST1: abrir
ST2: cerrar
A.T. /A.
S.CIE.
A.P. /C.
S.APE.
Elementos de la instalación completa
Rx:
TA
EDGE
P24 P25
ST2
ST1
P13 P14 P15 P16 P17 P18 P19 P20
ENCODER1 ENCODER2
P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12
P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12
TC
EPS1
F1
P21 P22 P23
-FT
AUX
(Test)
24 Vdc
MAX. 3A
G7 G8
G9 G10 G4 G5
MOTOR2
VIVO-M203:
230Vac, max 2.300W
VIVO-M203M:
125Vac, max 1.250W
(resistivos)
FT
Tx:
TA
F2
F4 F3
MAX. 3A
CN13
G6 G1 G2 G3 N L
N L
POWER - 230V
POWER - 230V
MOTOR1
VIVO-M203:
230V, 50Hz
VIVO-M203M:
125V, 60Hz
Español
E241B
LB/ LR
(resistivos)
VIVO-M203:
VIVO-M203M:
P241Z2
